Einbau-Downlight, verstellbarer Spotkopf, Aluminiumrahmen, 7 W

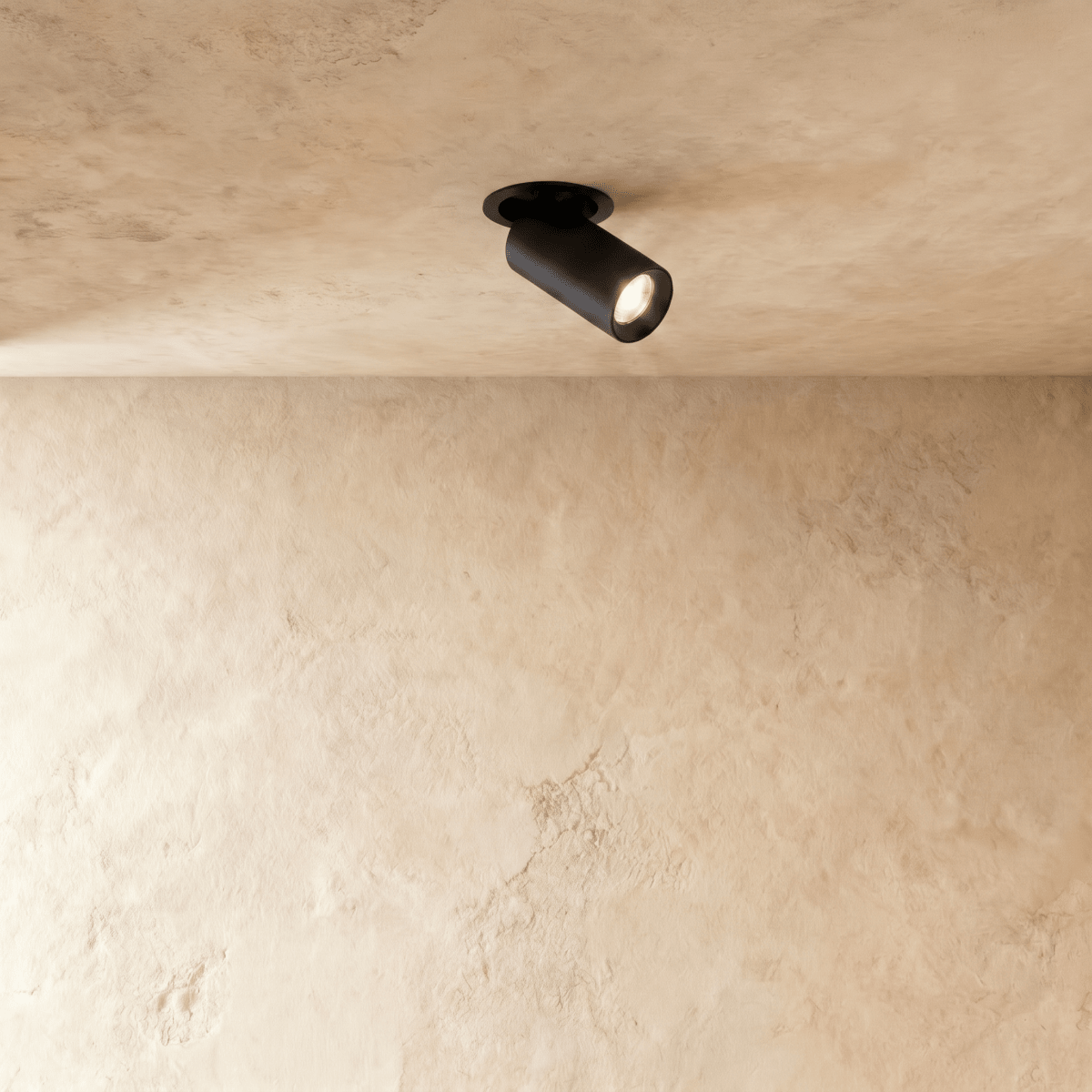

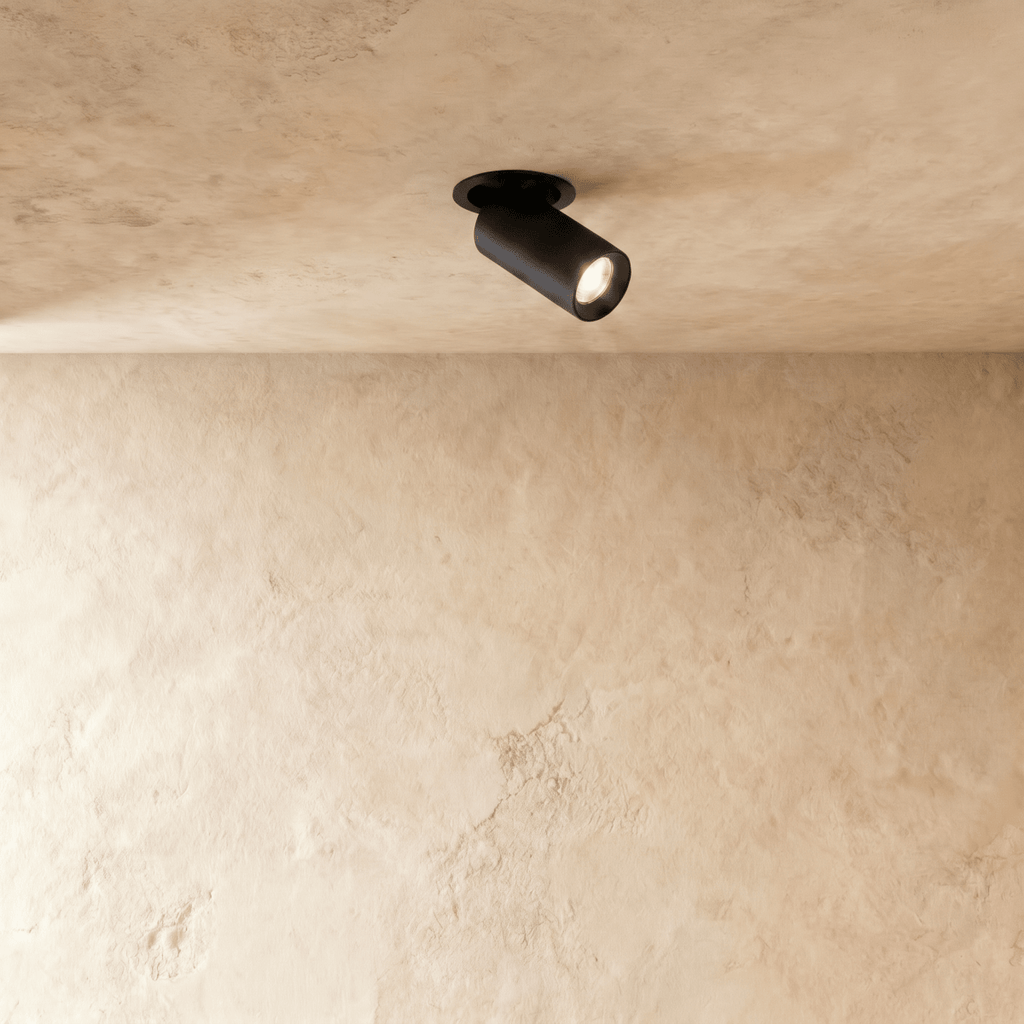

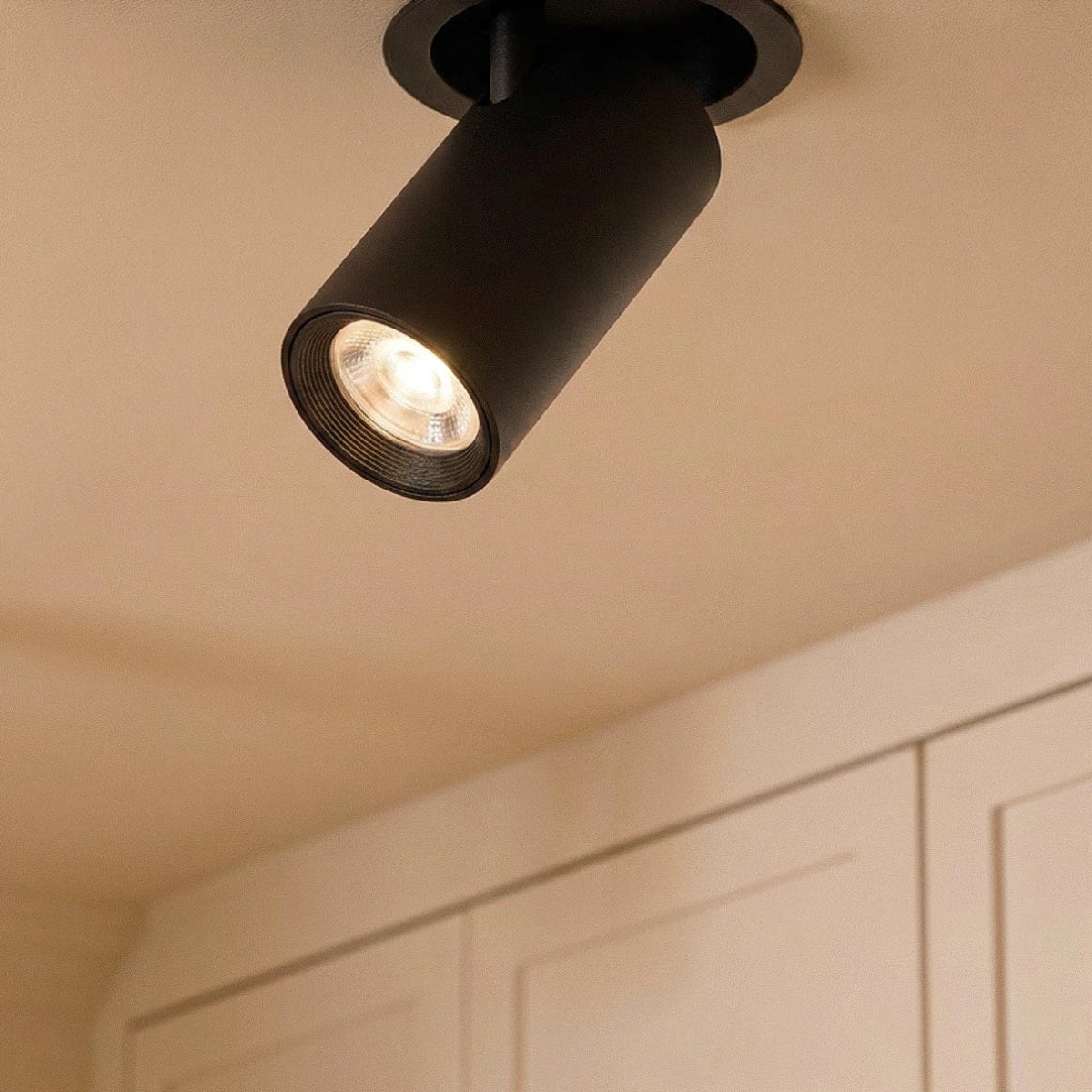

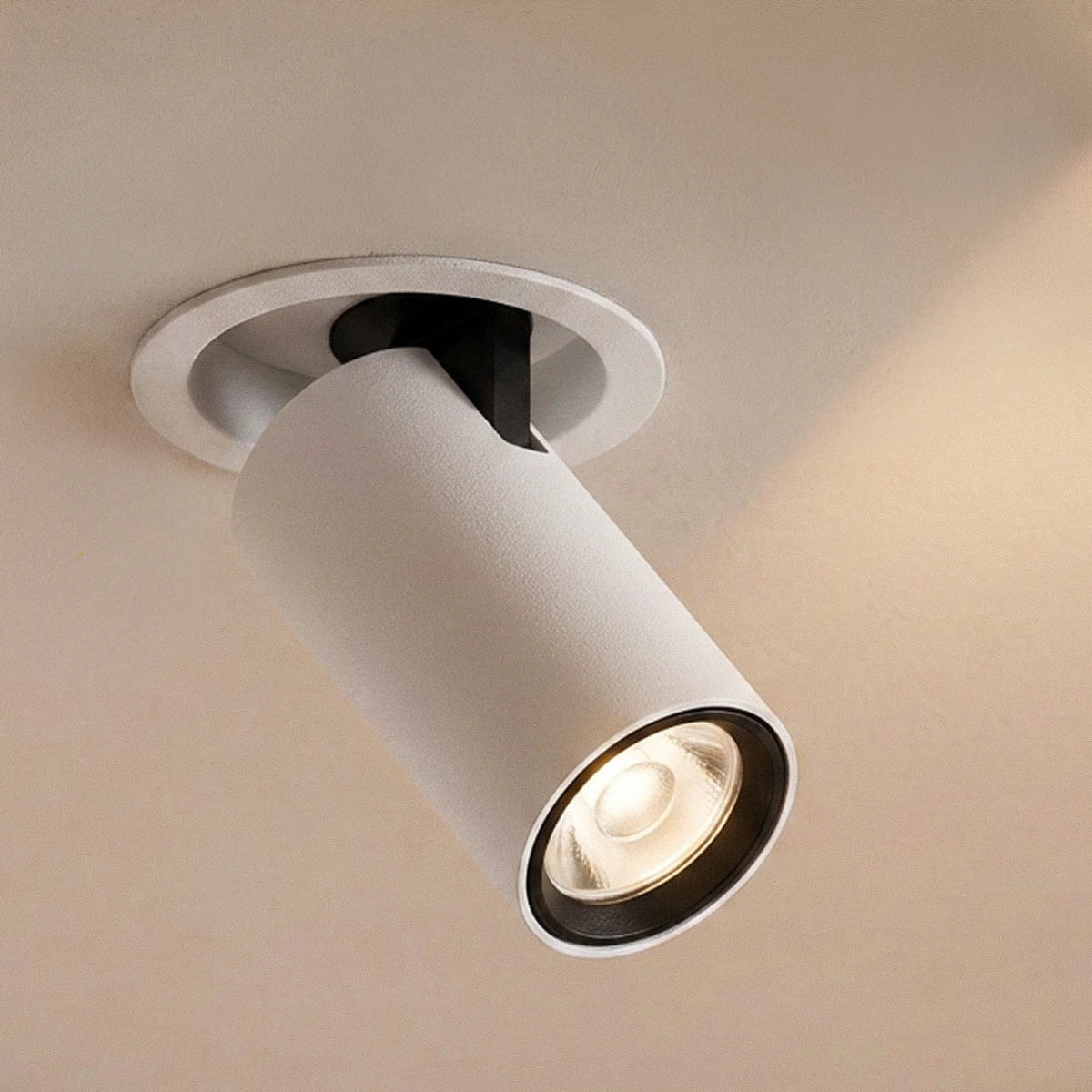

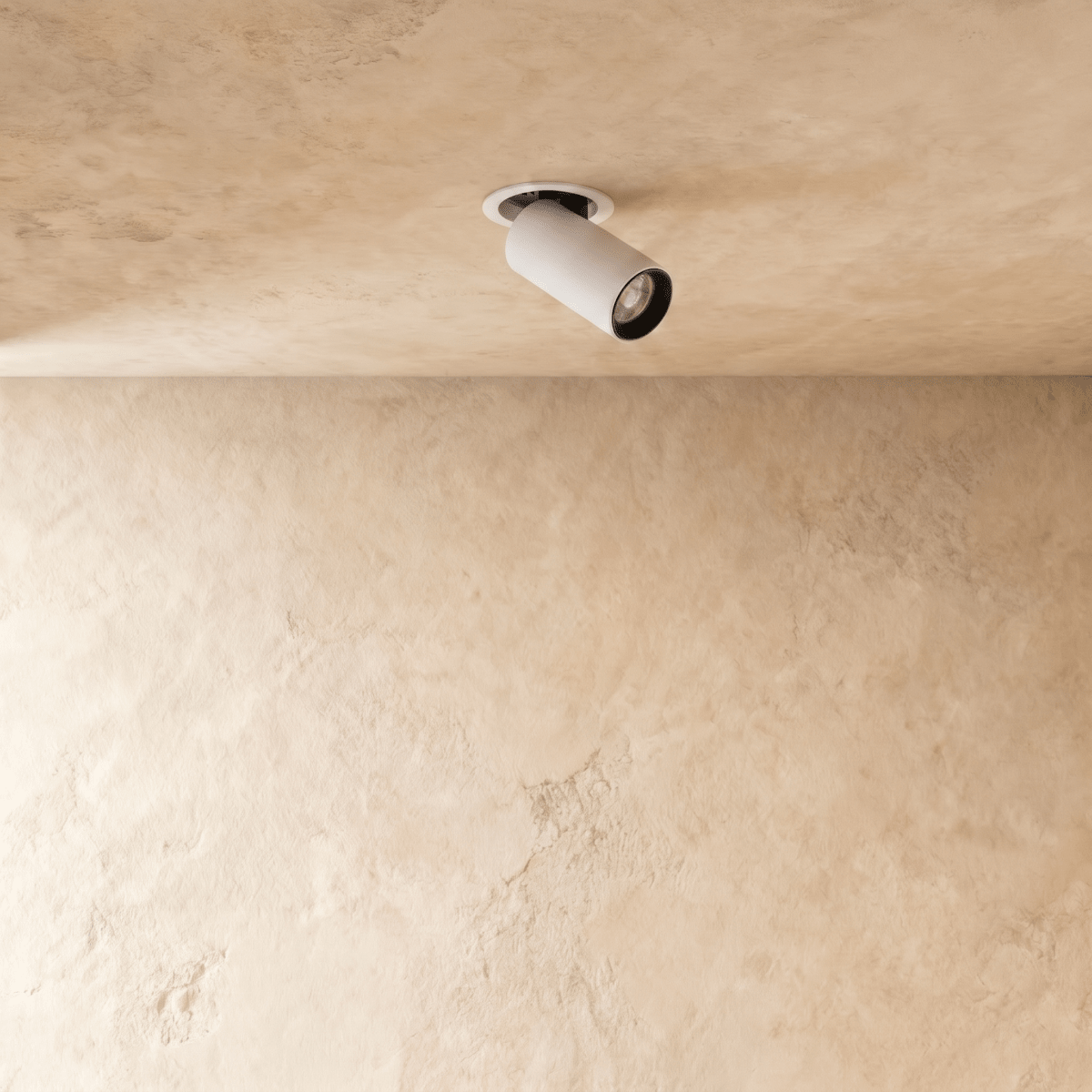

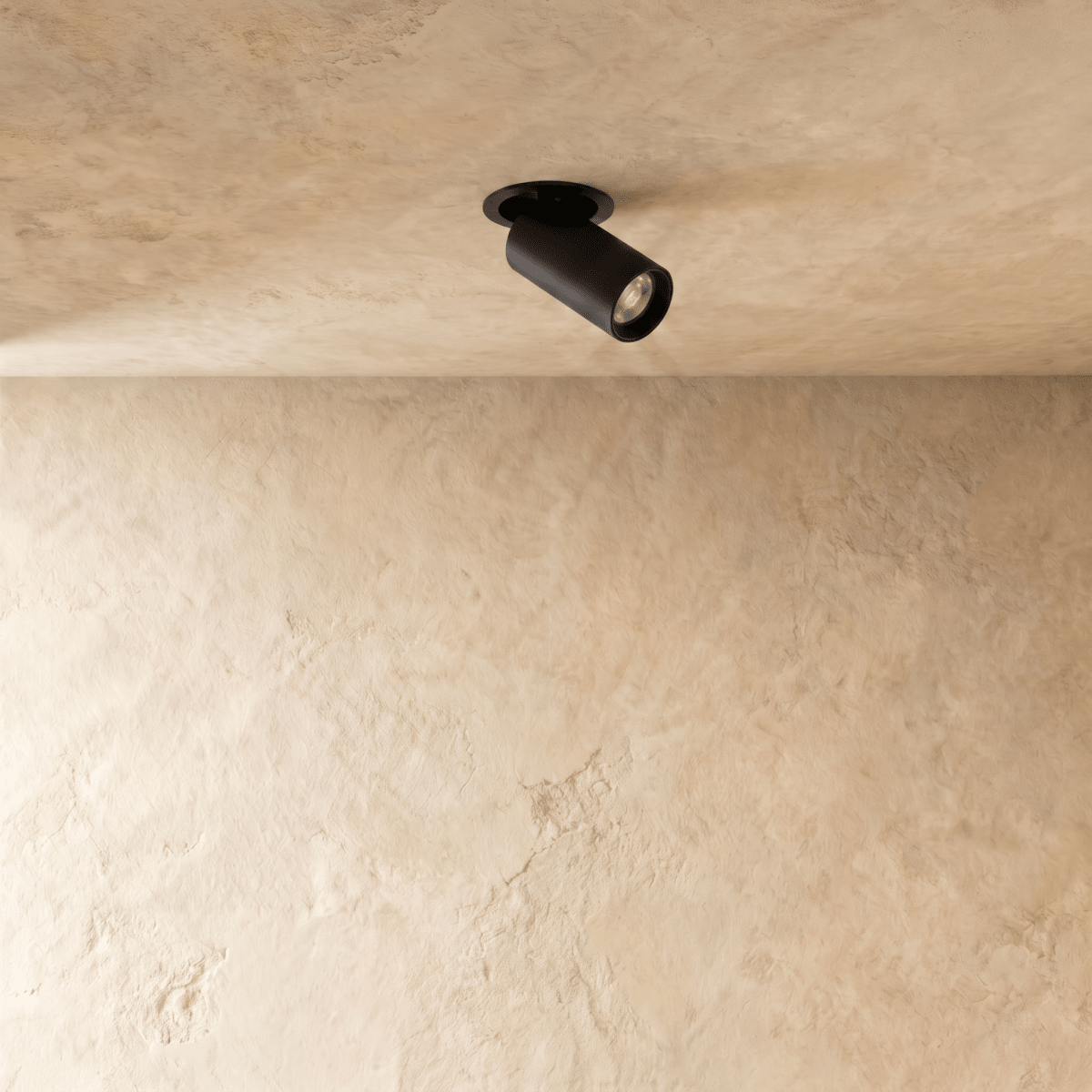

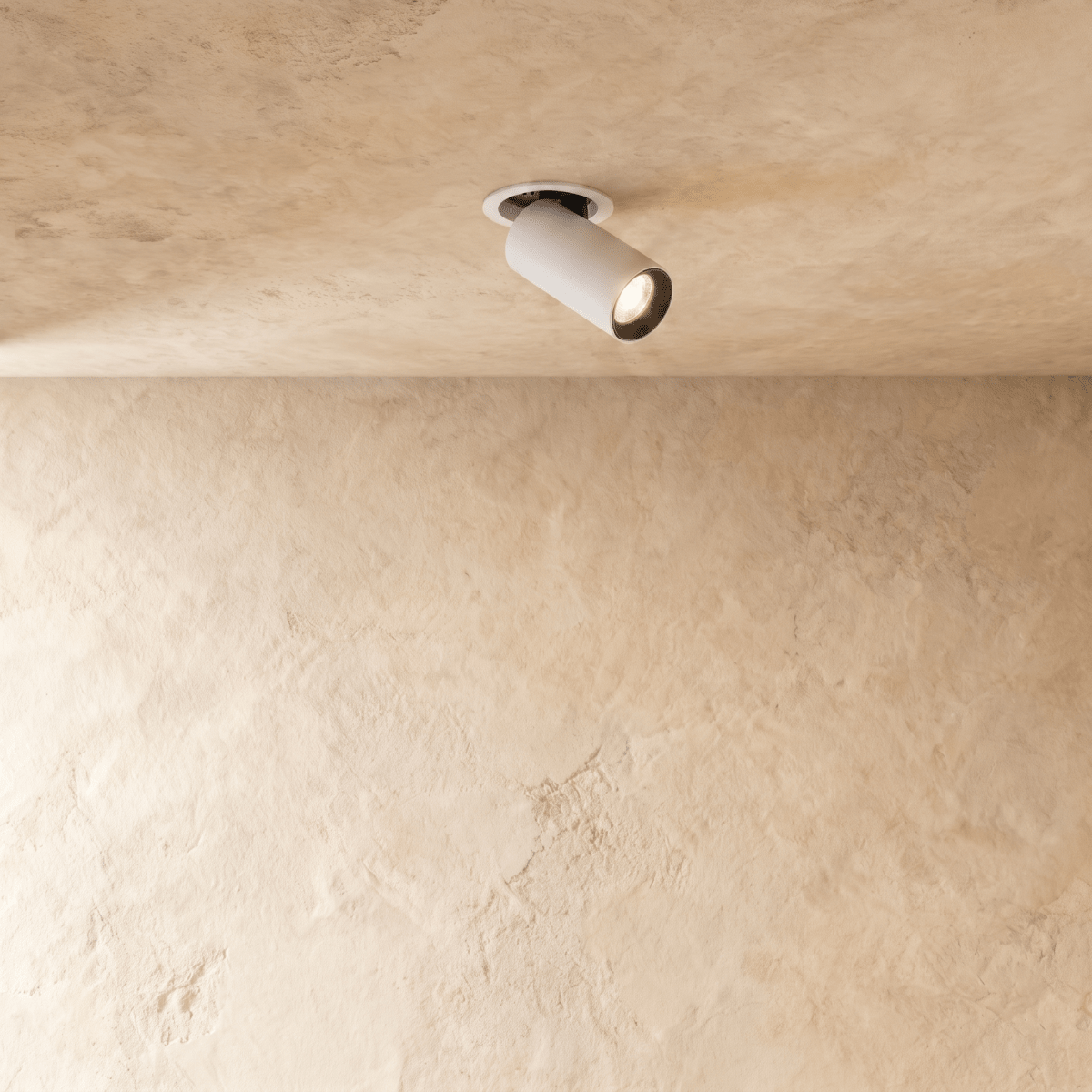

Ein Einbaustrahler mit zylindrischem Spotkopf, der sich aus einer runden, flächenbündigen Aluminiumblende schwenken lässt. Richten Sie den Lichtkegel dorthin, wo Sie ihn benötigen. Eine COB-LED mit einem CRI von über 90 liefert 7 W (770 lm).

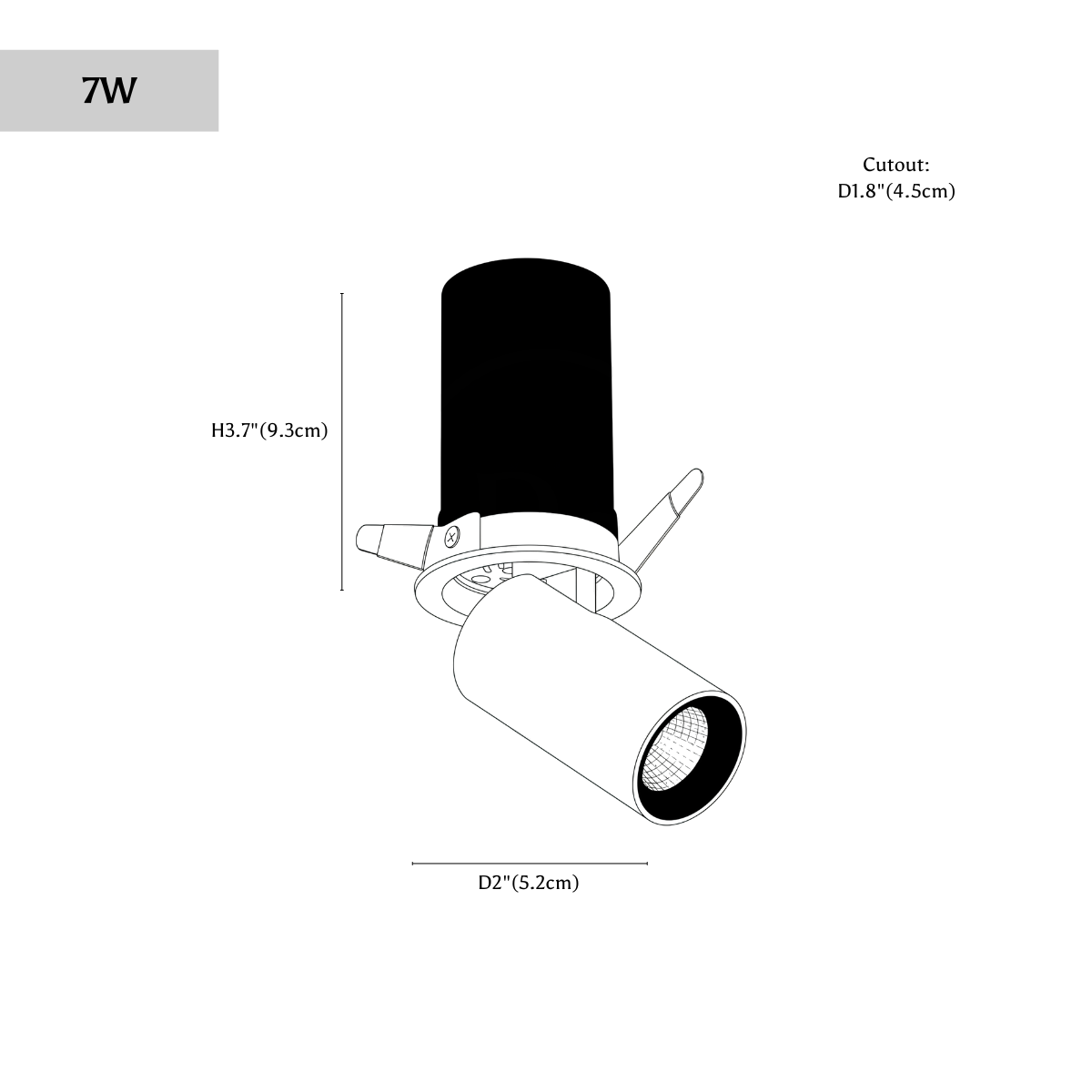

Er benötigt einen Deckenausschnitt von 4,5 cm (1.8″) und ist 9,3 cm (3.7″) hoch. Er wird fest an 120–277 V AC angeschlossen und eignet sich für Wohnbereiche sowie das Gastgewerbe.

Downlights werden in oder auf eine Decke eingebaut und direkt an eine Deckendose angeschlossen. Welche Variante vorliegt, ändert die gesamte Arbeit. Überprüfen Sie daher vor dem Schneiden das Montageformat in den obigen Produktspezifikationen – ein Ausschnitt lässt sich nicht rückgängig machen.

Bevor Sie beginnen

• Montageformat: Einbau-, Teileinbau-, Aufbau-, randlose oder Schienenmontage. In den obigen Spezifikationen ist angegeben, welches Format Ihr Modell hat.
• Deckentyp: Die meisten Modelle eignen sich für Gipskarton. Betondecken und abgehängte Decken benötigen andere Befestigungsmittel; bei Beton ist außerdem eine Kernbohrmaschine erforderlich.
• Hohlraumtiefe: Eine Einbauleuchte benötigt über der Decke ausreichend freien Raum für das Gehäuse und den Treiber. Vergleichen Sie die oben angegebene Tiefe mit dem tatsächlich vorhandenen Platz, einschließlich einer etwaigen Dämmung.
• Stromversorgung: Alle Modelle werden fest an eine Deckendose angeschlossen.
• Dimmung: Viele Modelle sind mit einem kompatiblen Treiber und einem Wanddimmer dimmbar. Sowohl der Treiber als auch der Dimmer müssen für die Leuchte geeignet sein.
• Randlos: Eine randlose Leuchte wird bündig in den Putz eingearbeitet und erfordert Arbeiten durch ein entsprechendes Ausbaugewerk. Planen Sie dies, bevor die Decke gestaltet wird.

Benötigte Werkzeuge

• Bohrmaschine
• Lochfräse oder Gipskartonsäge für Einbau- und randlose Leuchten
• Schraubendreher
• Spannungsprüfer
• Abisolierzange
• Kabelmuttern oder Anschlussklemmen
• Schrauben und Dübel für die Aufbaumontage
• Wasserwaage
• Maßband und Bleistift

Montage

1. Schalten Sie den Strom ab

Schalten Sie den Stromkreis am Verteiler oder Sicherungskasten aus und prüfen Sie vor Beginn mit einem Spannungsprüfer die Spannung an der Dose.

2. Öffnung anzeichnen und ausschneiden

Nur für Einbau- und randlose Leuchten. Verwenden Sie die mitgelieferte Schablone, um den Ausschnitt anzuzeichnen, und prüfen Sie vor dem Schneiden, ob sich oberhalb der Linie Balken, Rohre oder Kabel befinden. Schneiden Sie langsam mit einer Lochfräse oder Gipskartonsäge. Eine randlose Leuchte benötigt mehr Tiefe und eine aufwendigere Vorbereitung als eine gewöhnliche Einbauleuchte.

3. Gehäuse oder Montagevorrichtung anbringen

• Einbau- und rahmenlos: Drücken Sie das Gehäuse in den Hohlraum nach oben und lassen Sie die Federclips es an die Gipskartonplatte ziehen. Rahmenlose Gehäuse benötigen möglicherweise eine Unterkonstruktion zwischen den Balken, um die Flucht zu halten.
• Teilweise eingelassen: Ein Teil des Gehäuses sitzt unterhalb der Decke; befestigen Sie es gemäß der mitgelieferten Anleitung.
• Aufputzmontage: Befestigen Sie es direkt an der Decke oder mit Schrauben und Dübeln an einer vorhandenen Anschlussdose.
• Schienenmontage: Installieren Sie zuerst die Schiene und rasten Sie anschließend die Leuchte auf der Schiene ein.

4. Verdrahtung anschließen

• Phase an Phase: schwarz, braun oder die mit L gekennzeichnete Klemme
• Neutralleiter an Neutralleiter: weiß, blau oder die mit N gekennzeichnete Klemme
• Schutzleiter an Schutzleiter: grün, grün-gelb oder blank, an die Schutzleiterklemme oder -schraube

Sichern Sie jede Verbindung und legen Sie die Verdrahtung sowie den Treiber zurück in den Hohlraum, mit Abstand zum Leuchtengehäuse, an dem die Wärme entsteht.

5. Fertigstellung

Einbau-, teilversenkte und Aufbauleuchten werden fertiggestellt, indem Sie die Blende oder das Gehäuse drehen oder einclipsen. Rahmenlose Leuchten werden verspachtelt, geglättet und in die Deckenfläche gestrichen. Nach dem Einrasten auf der Schiene werden die Strahler ausgerichtet.

6. Stromversorgung wiederherstellen und testen

Schalten Sie den Stromkreis wieder ein und testen Sie ihn am Wandschalter oder Dimmer. Richten Sie verstellbare Strahler aus, sobald der Raum beleuchtet ist und Sie sehen können, wohin das Licht fällt.

Wichtige Tipps

• Lassen Sie rahmenlose und Einbaudownlights professionell installieren, wenn Verputzarbeiten oder Dämmung betroffen sind.
• Befolgen Sie die an Ihrem Wohnort geltenden Verdrahtungsvorschriften.
• Verwenden Sie ausschließlich den für die Leuchte vorgesehenen Treiber und Dimmer – ein nicht aufeinander abgestimmtes Paar ist die häufigste Ursache für Flackern und einen vorzeitigen Treiberausfall.
• Halten Sie die Dämmung vom Leuchtengehäuse fern, sofern dieses nicht für eine direkte Abdeckung zugelassen ist. Eingeschlossene Wärme verkürzt die Lebensdauer von LEDs schnell.
• Planen Sie die Abstände, bevor Sie die Ausschnitte anfertigen. Downlights in einem Abstand von etwa einem Meter leuchten einen Raum gleichmäßig aus; richten Sie sie nach Augenmaß aus, werden die Abstände nachts sichtbar.

Wenn etwas am Ausschnitt, an der Einbautiefe oder am Treiber unklar ist, schreiben Sie an info@clerachic.com, und eine Person wird Ihnen antworten.
