Suspension linéaire, sangles en toile, LED intégrée, 100 cm

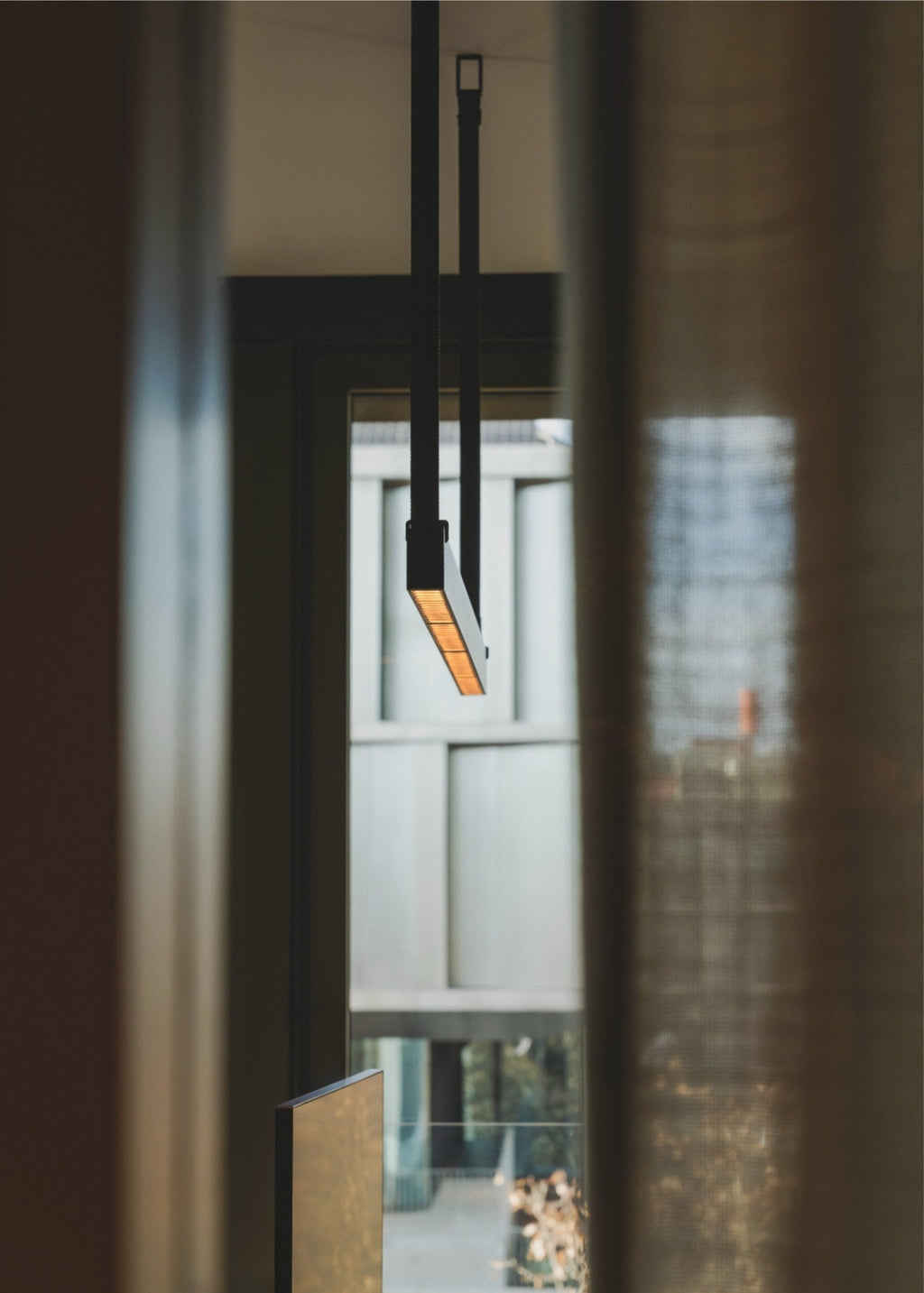

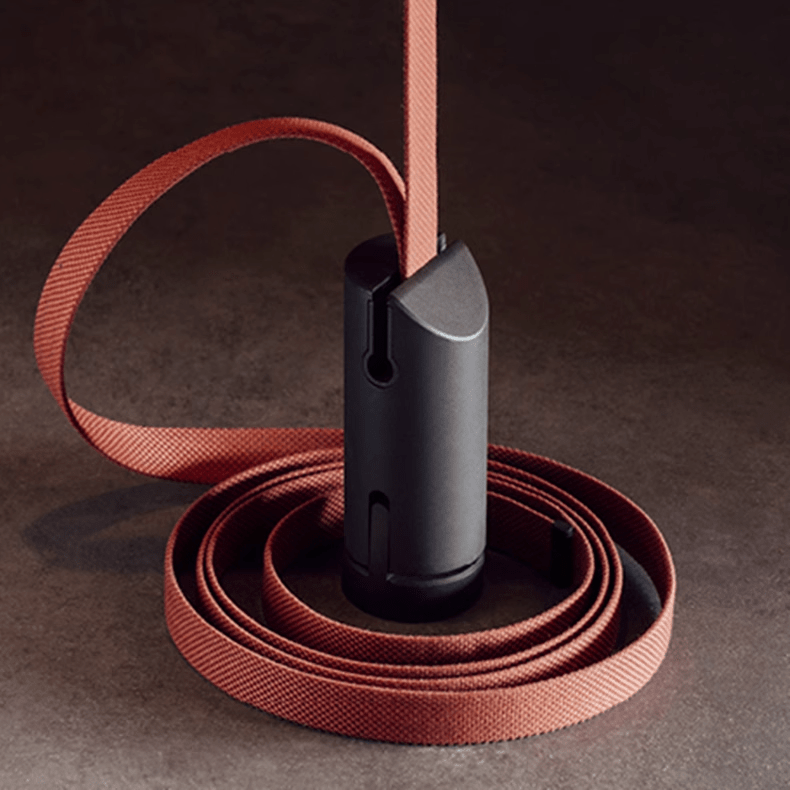

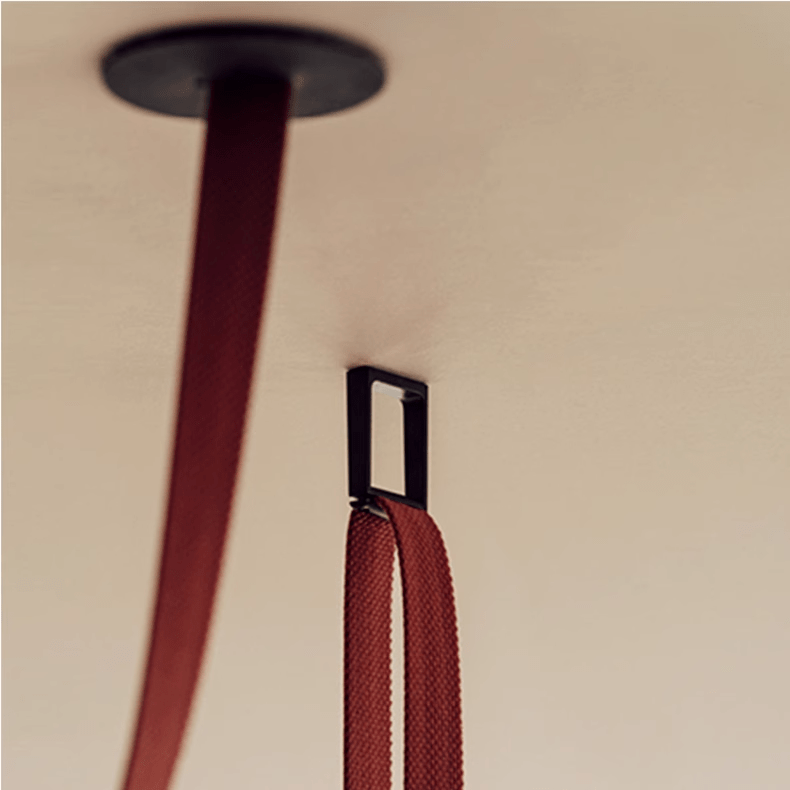

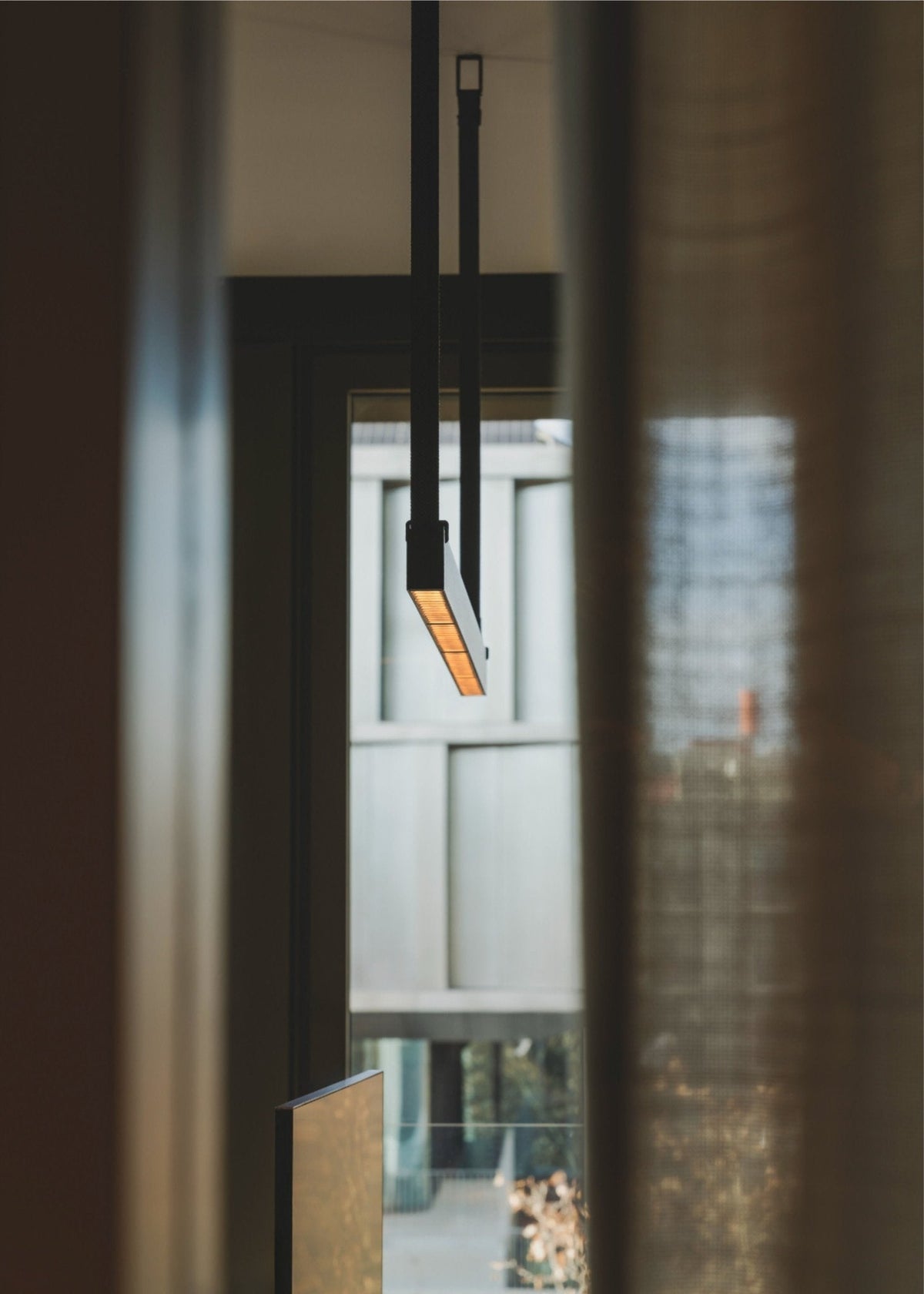

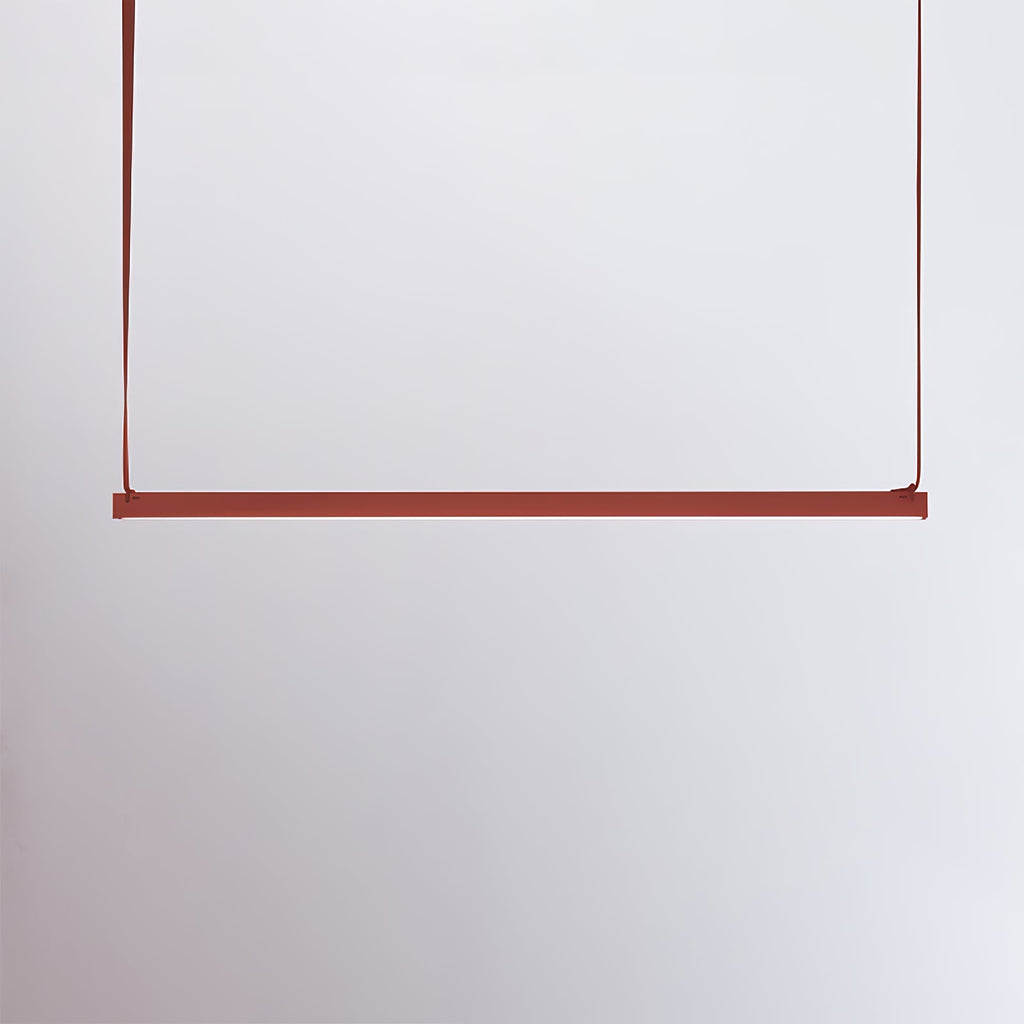

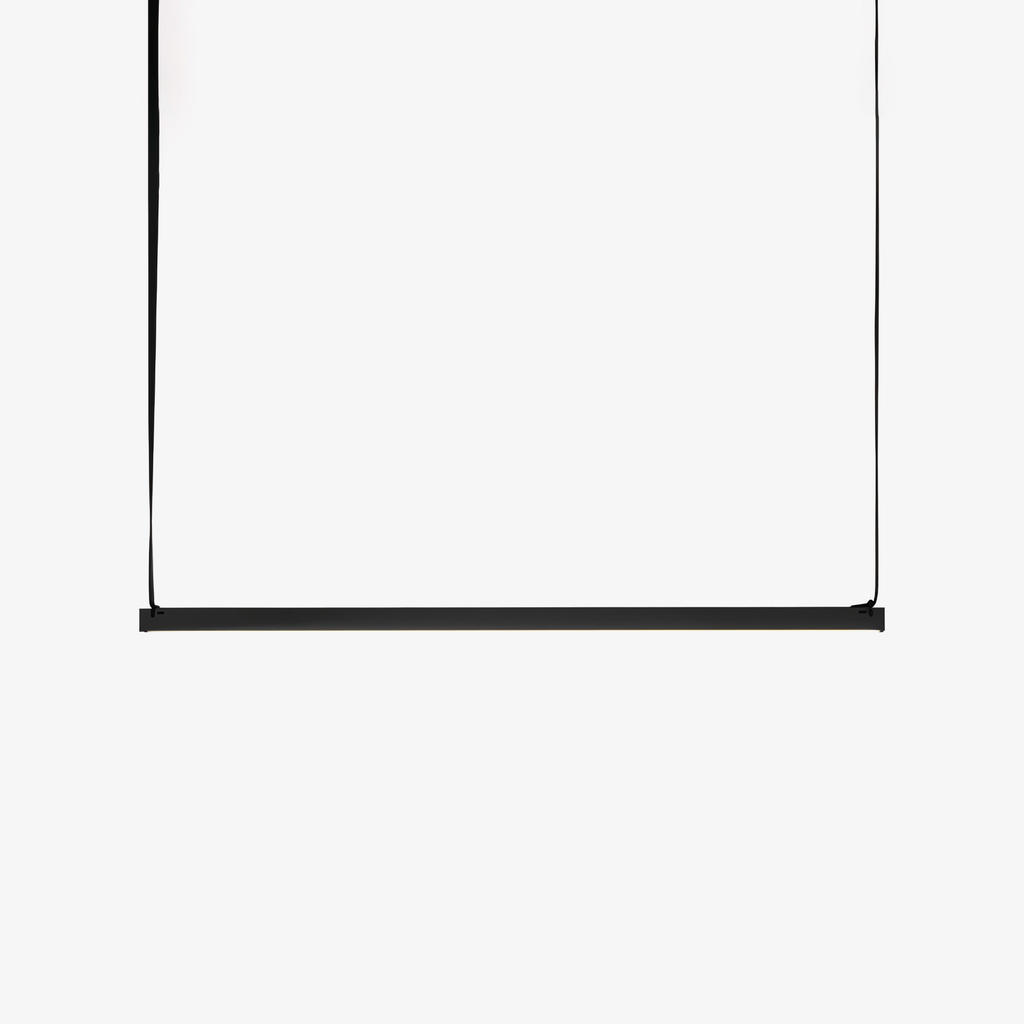

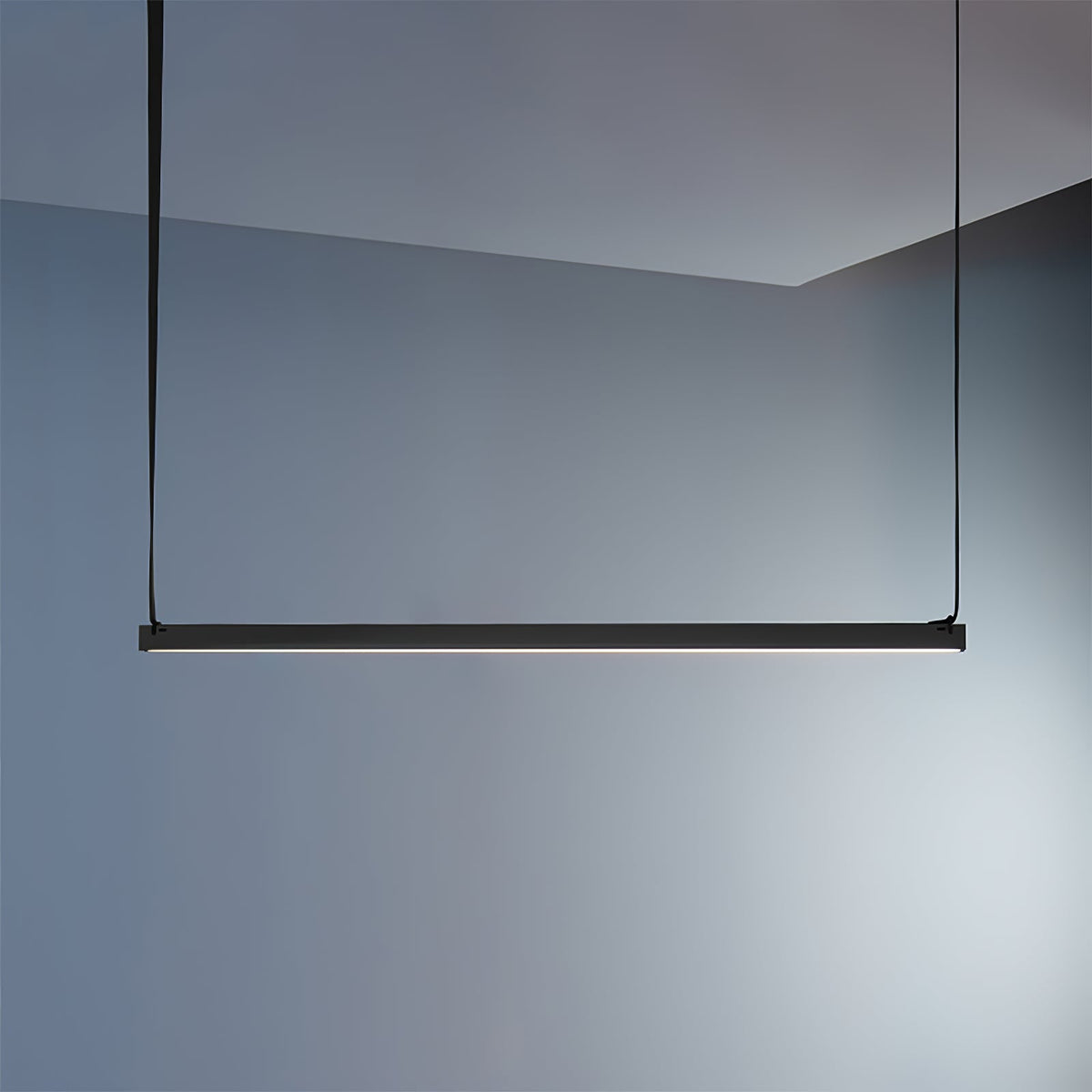

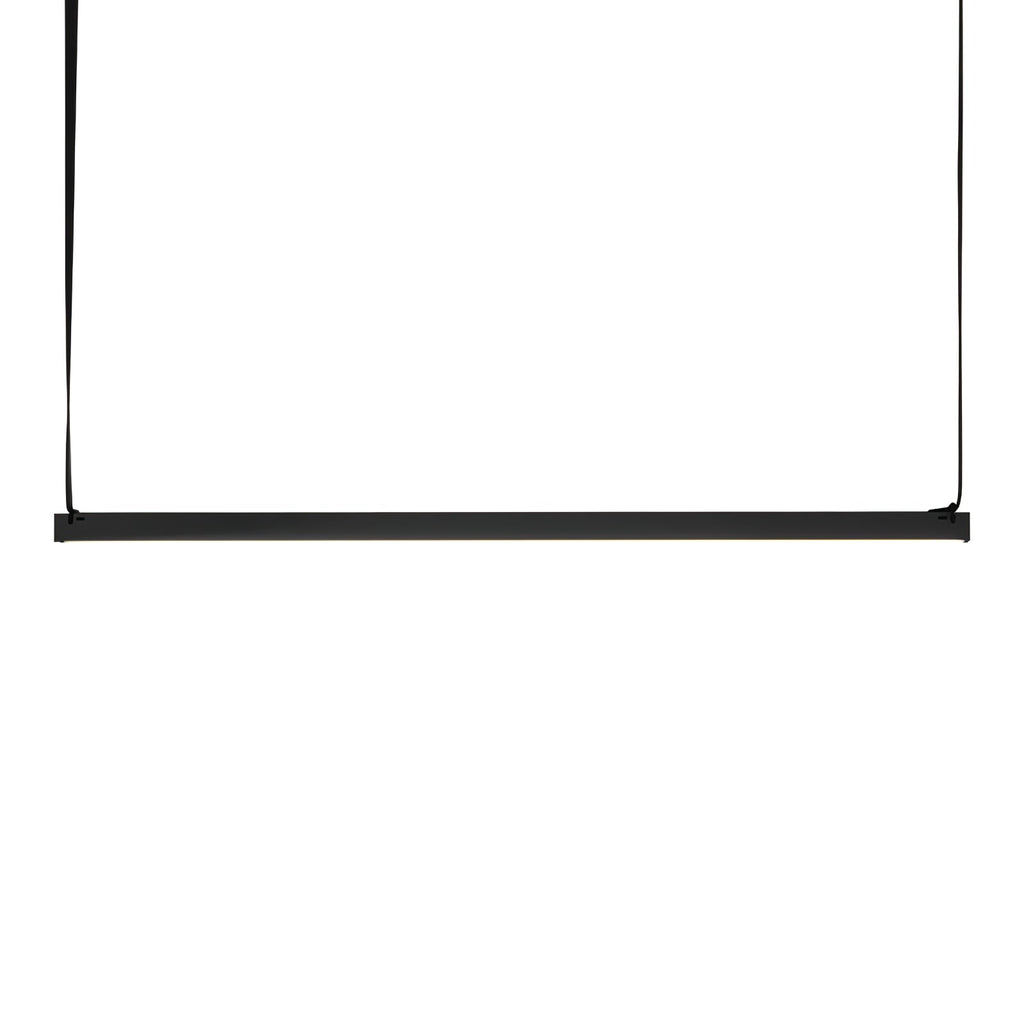

Barre fine en métal thermolaqué mat, suspendue à des sangles en toile tissée. Une LED intégrée parcourt toute la longueur de la barre. Elle éclaire directement vers le bas à travers un diffuseur blanc, en une ligne uniforme de lumière à 3000 K, sans source visible.

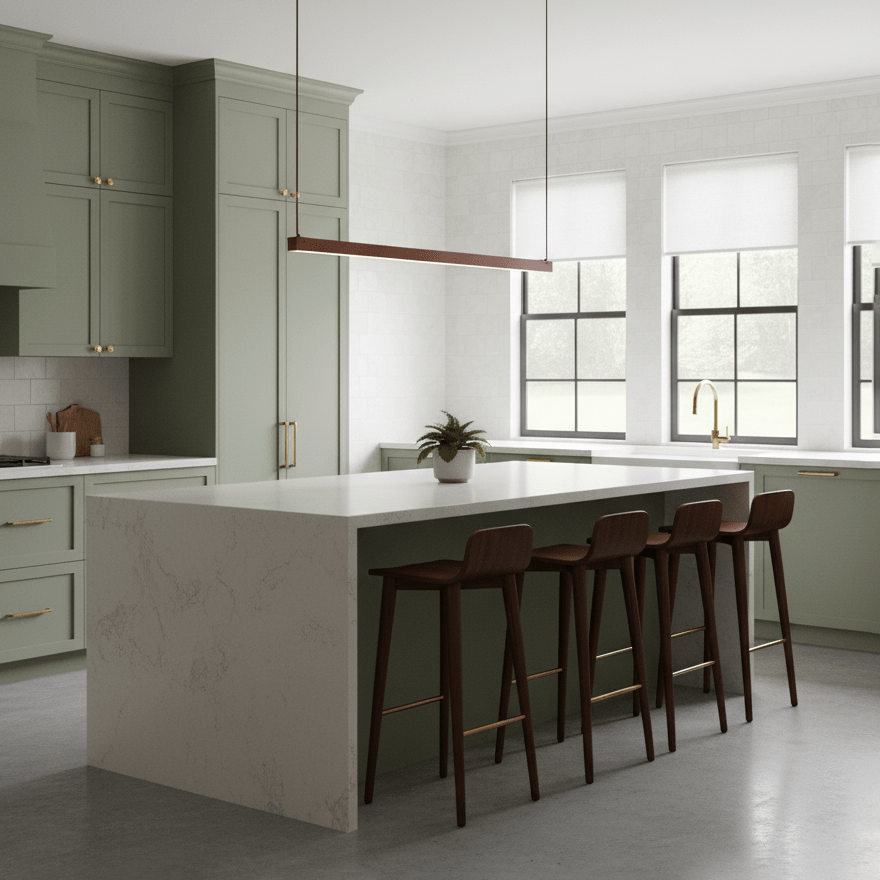

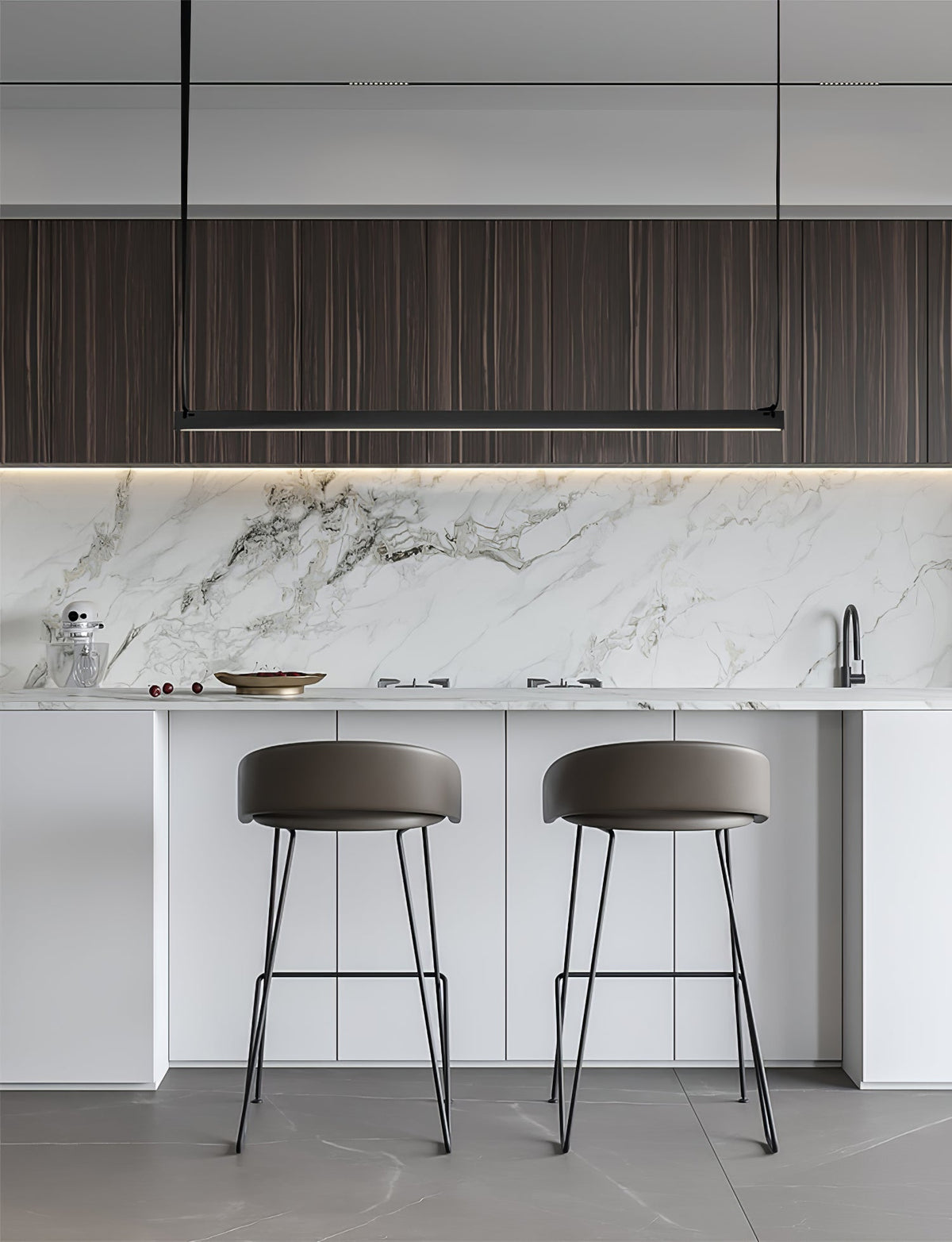

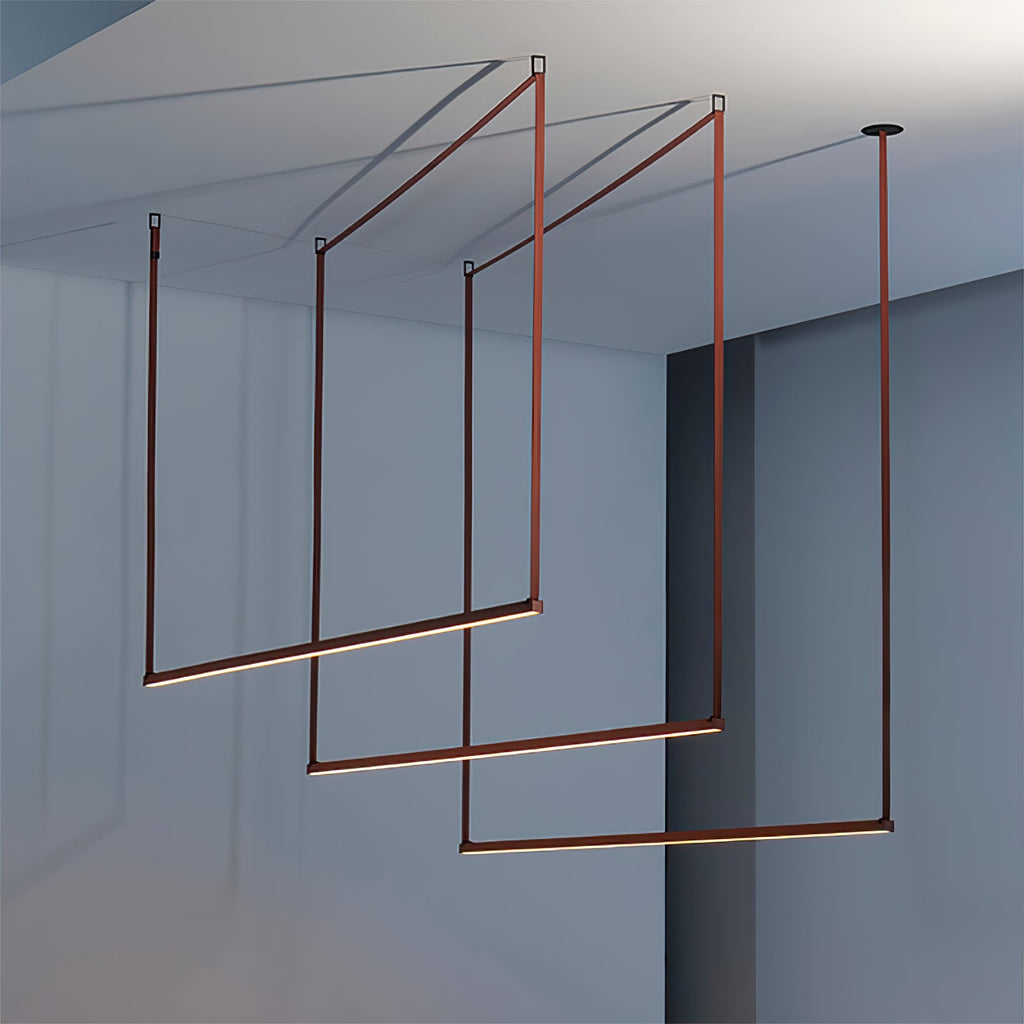

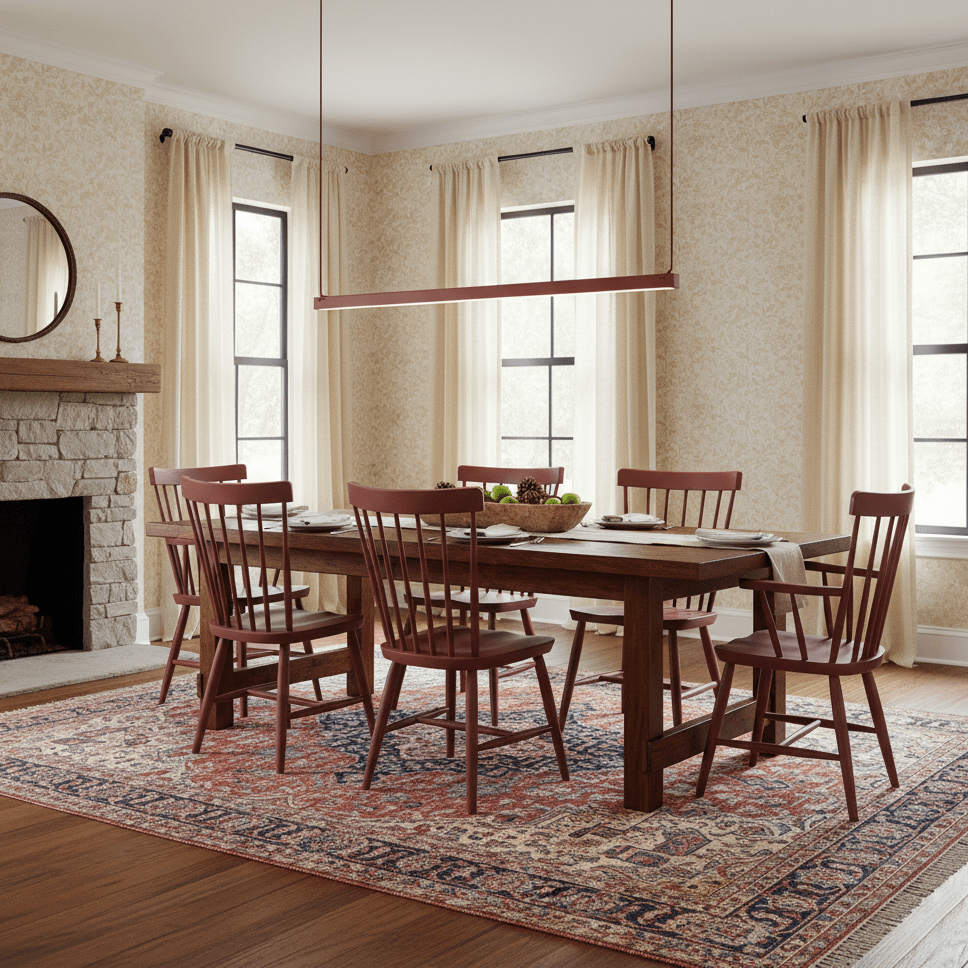

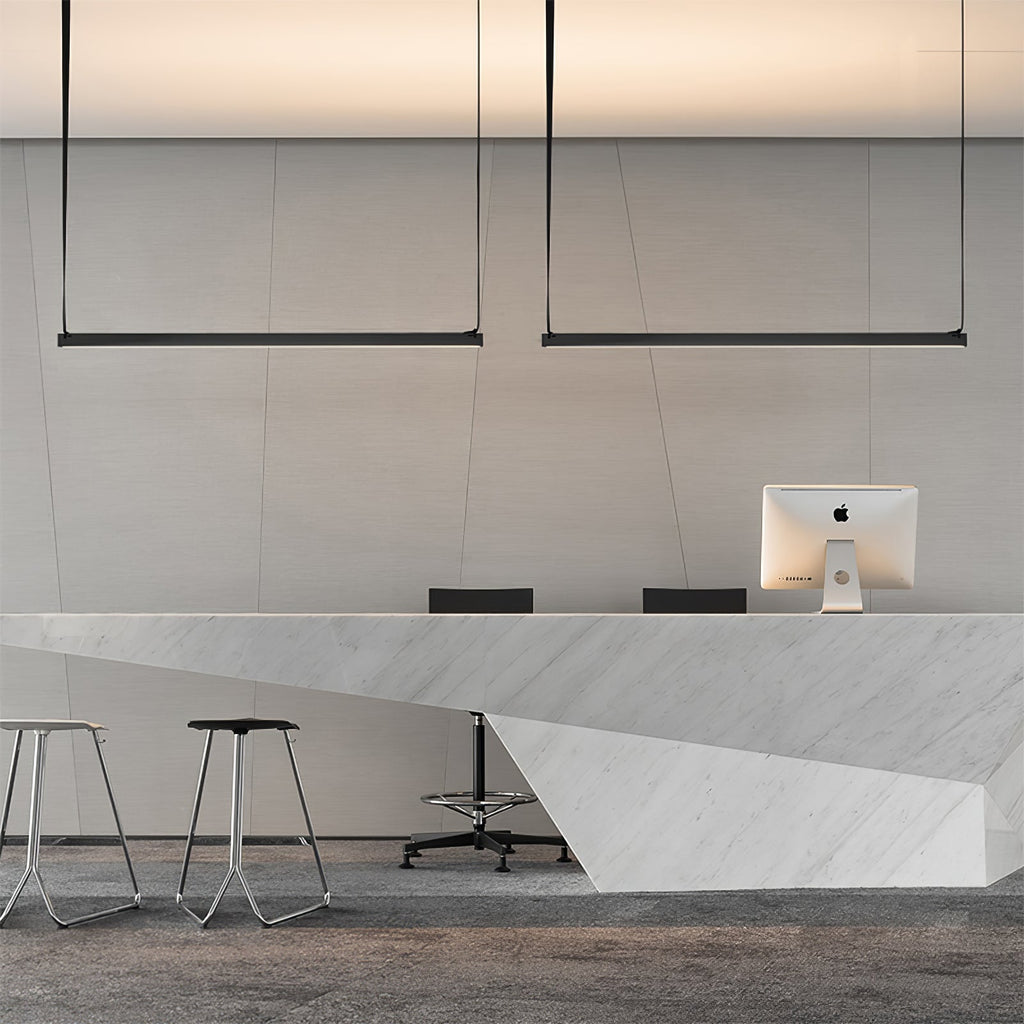

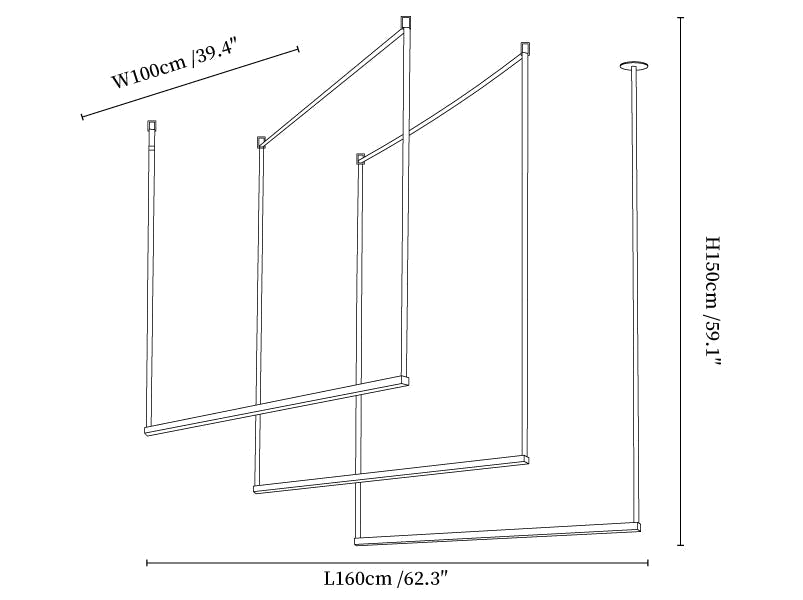

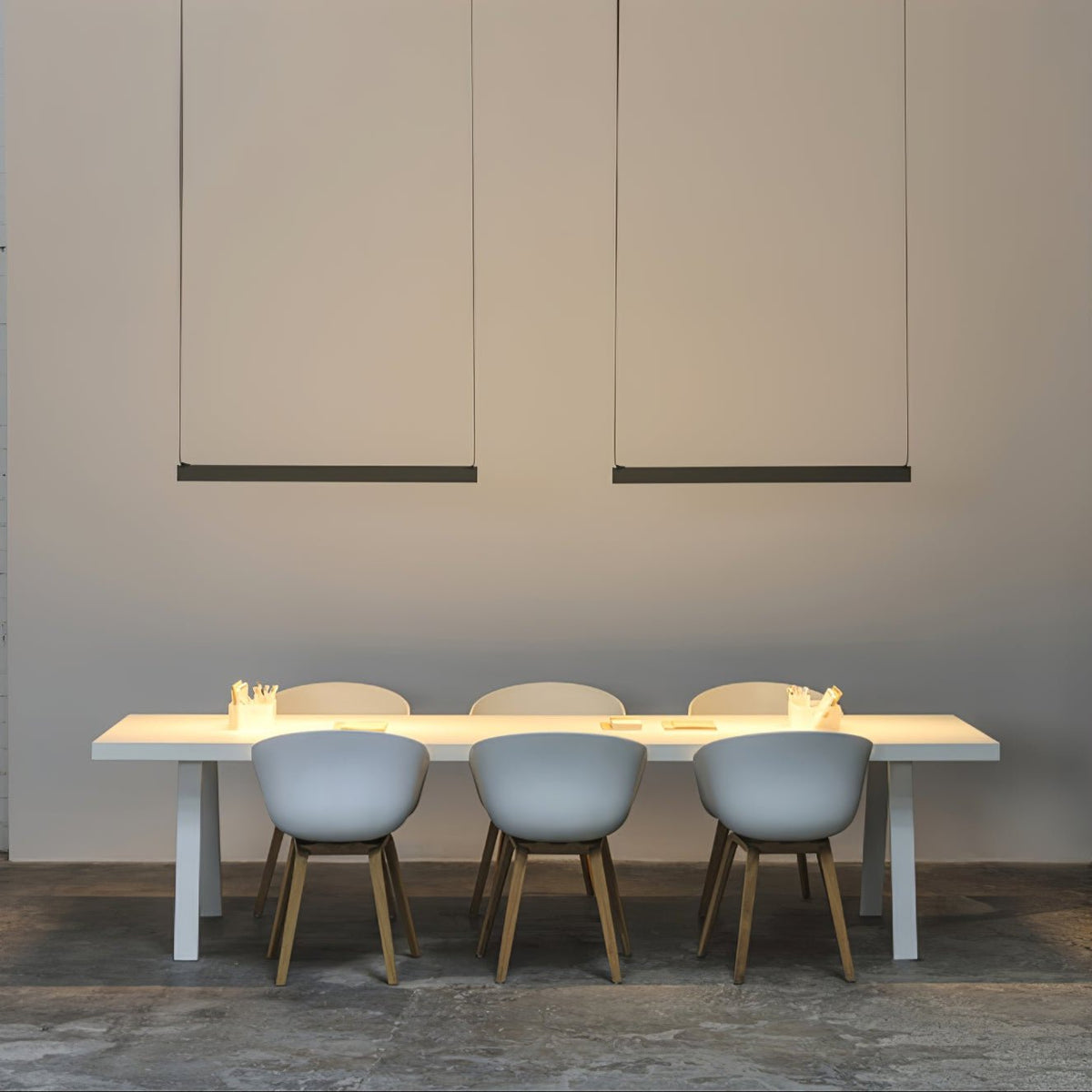

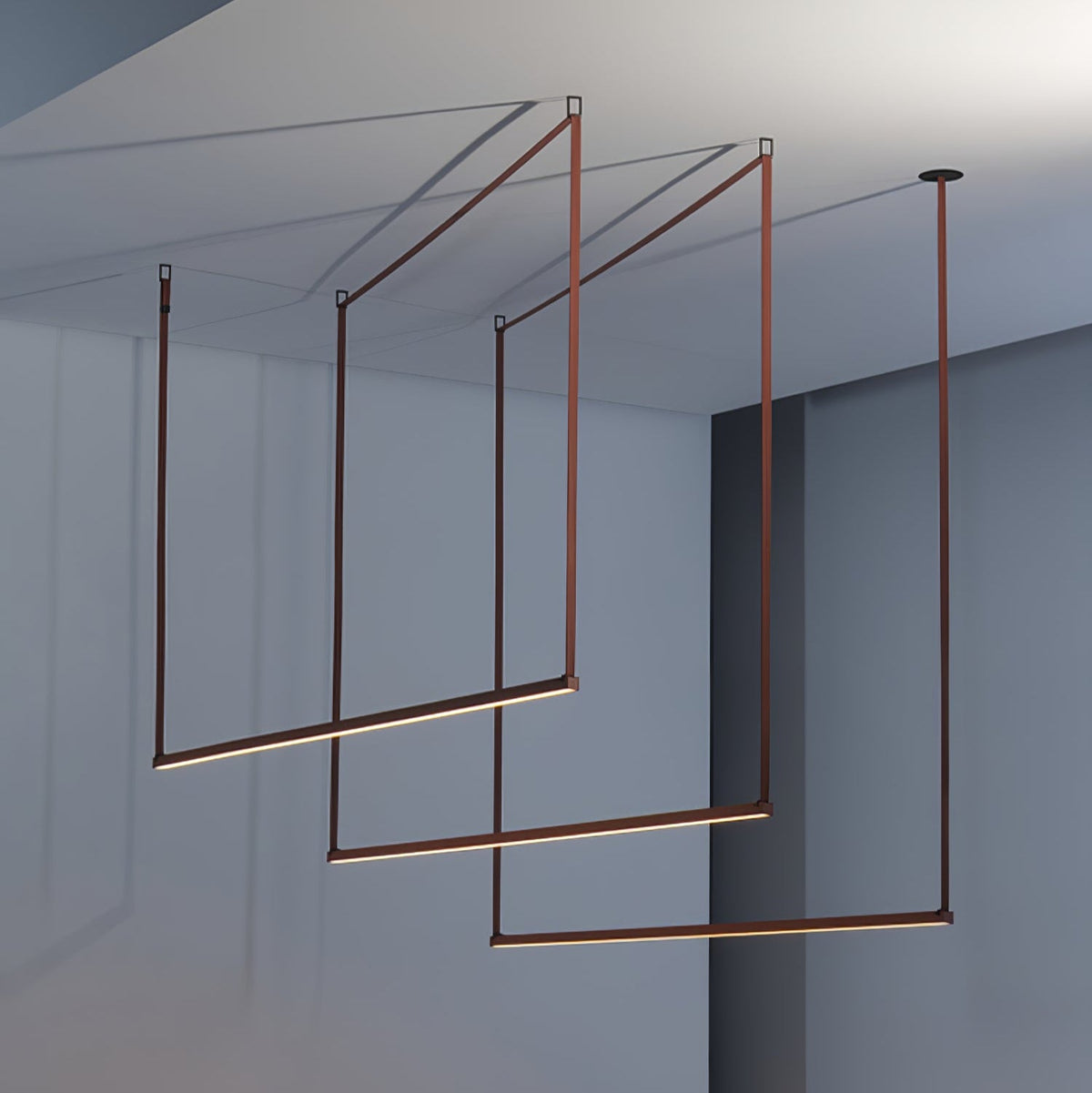

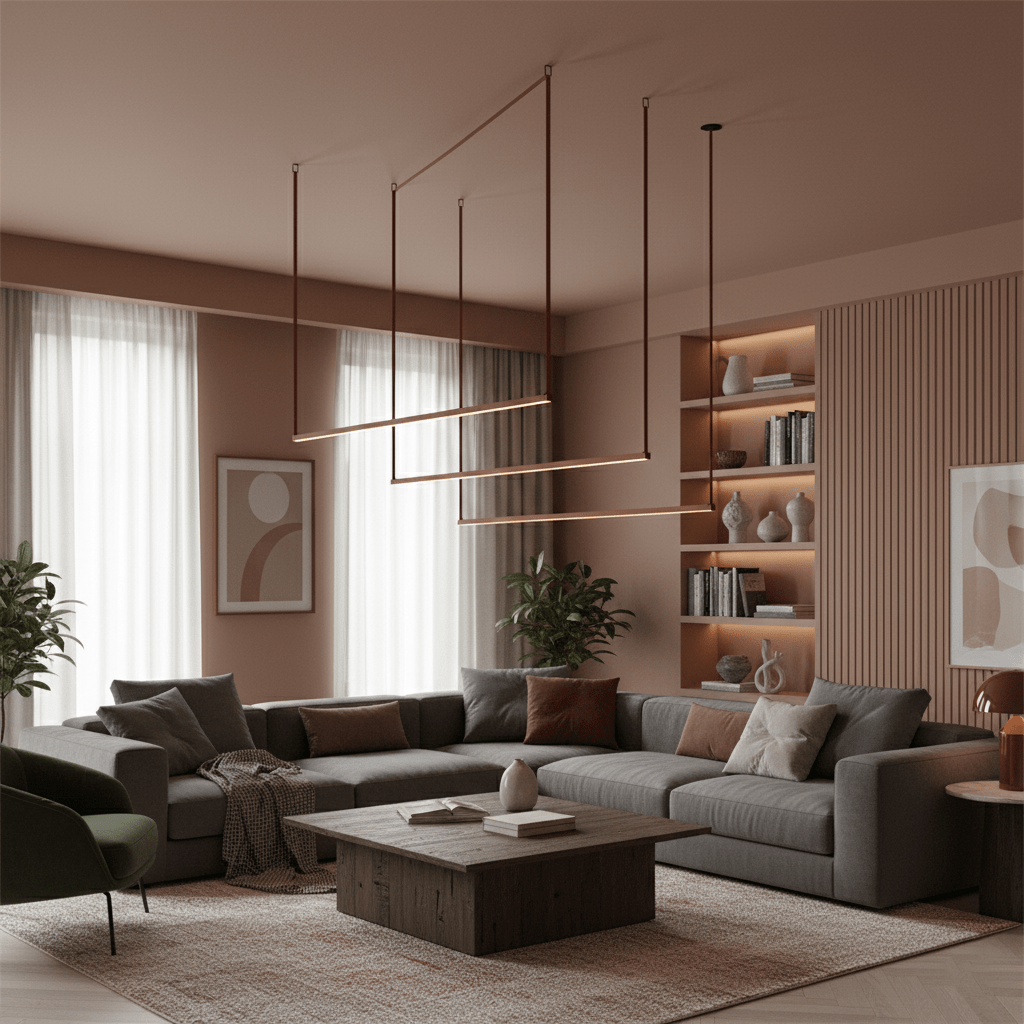

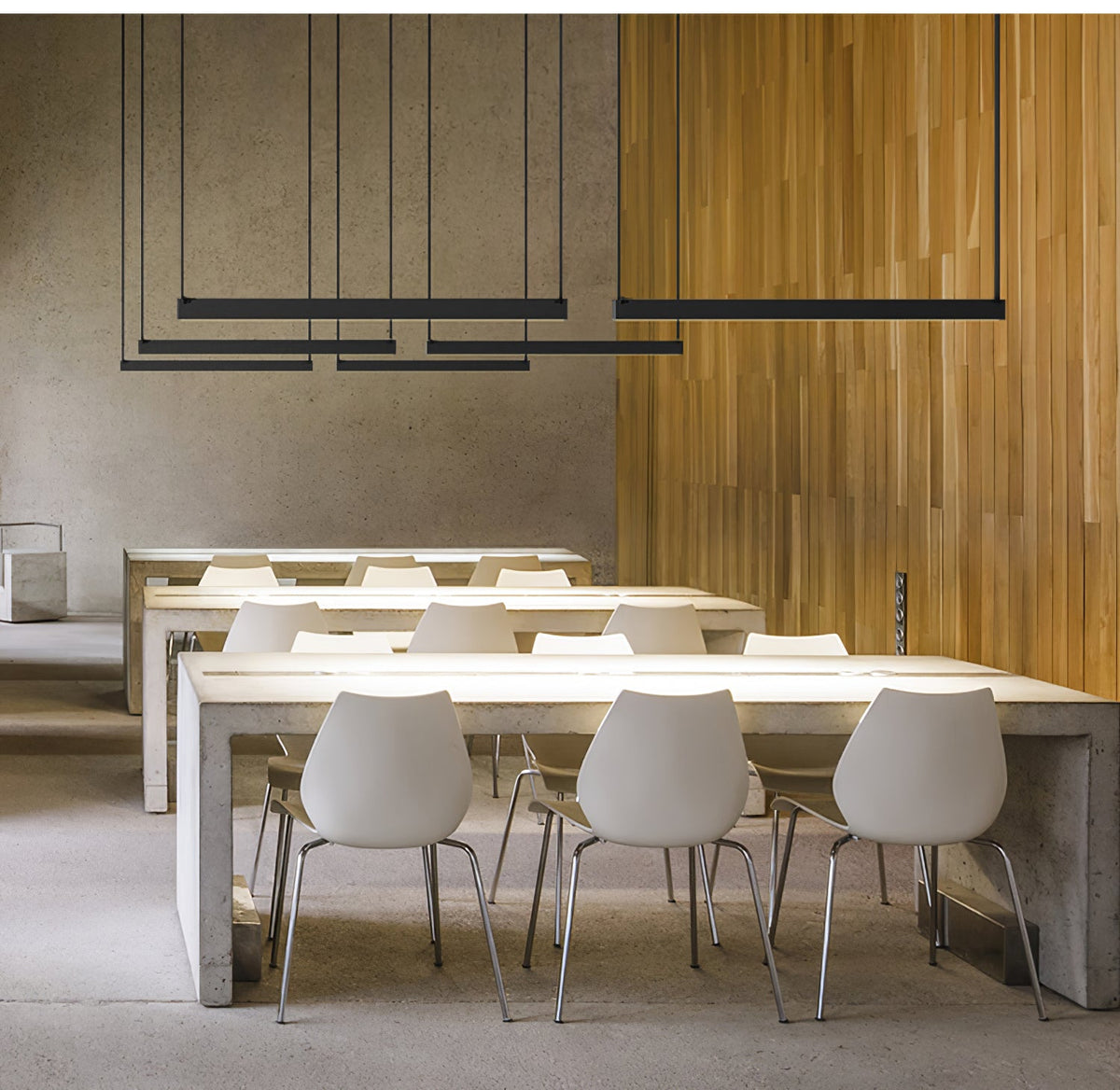

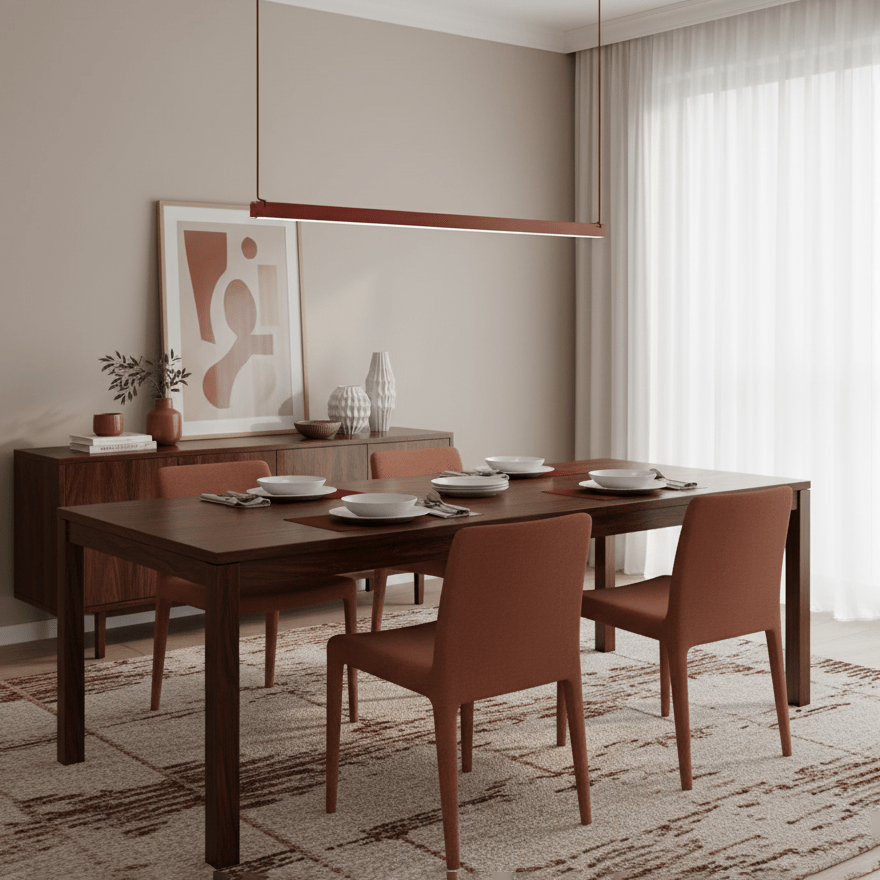

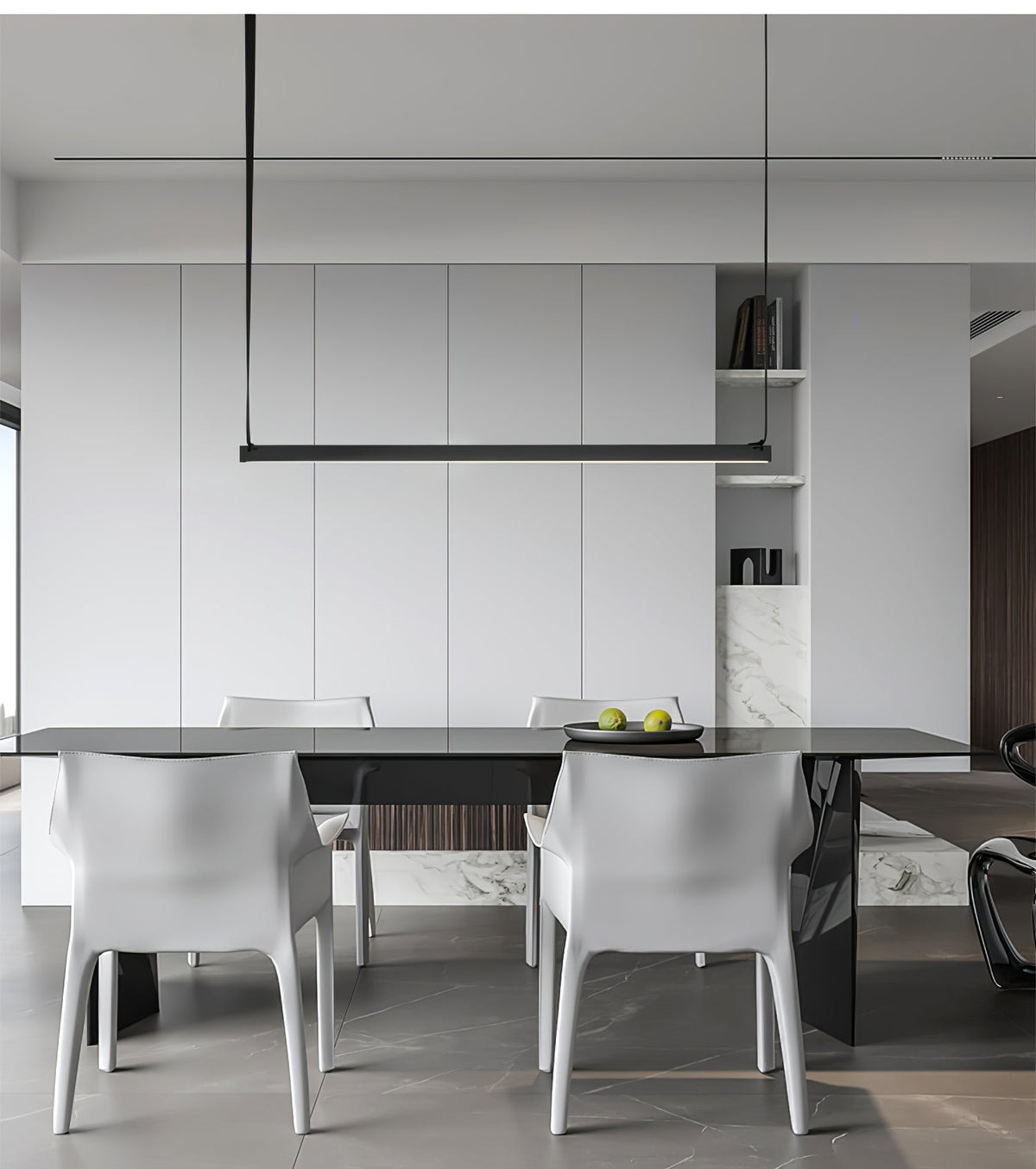

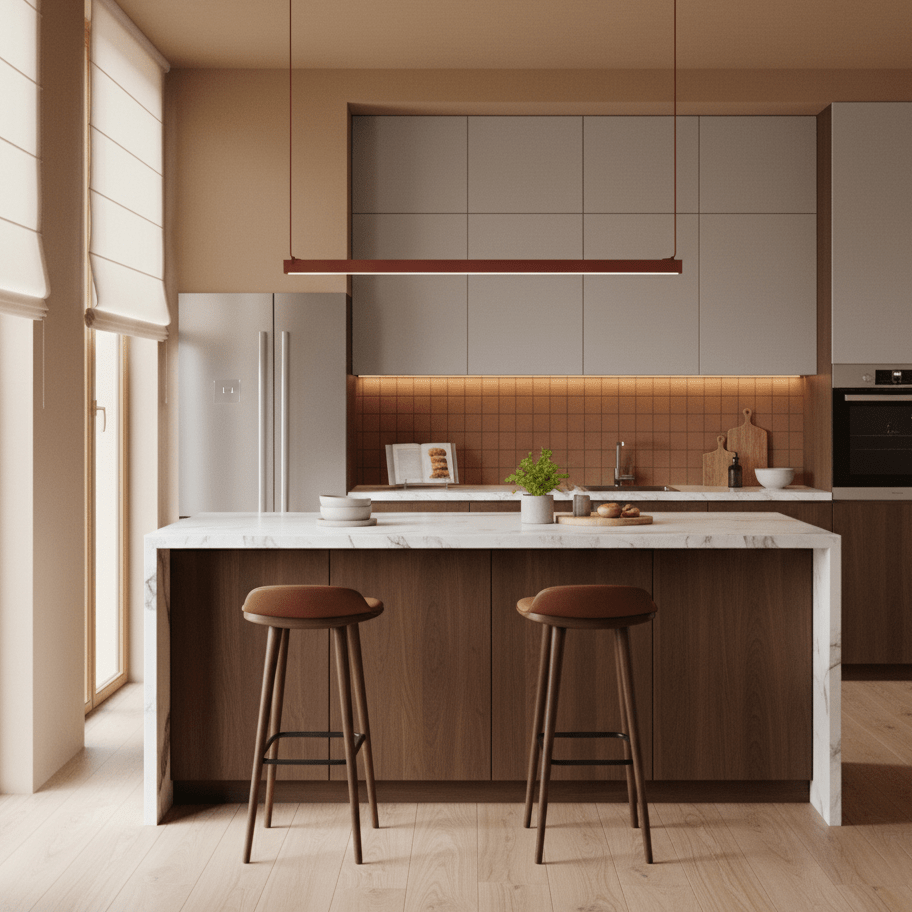

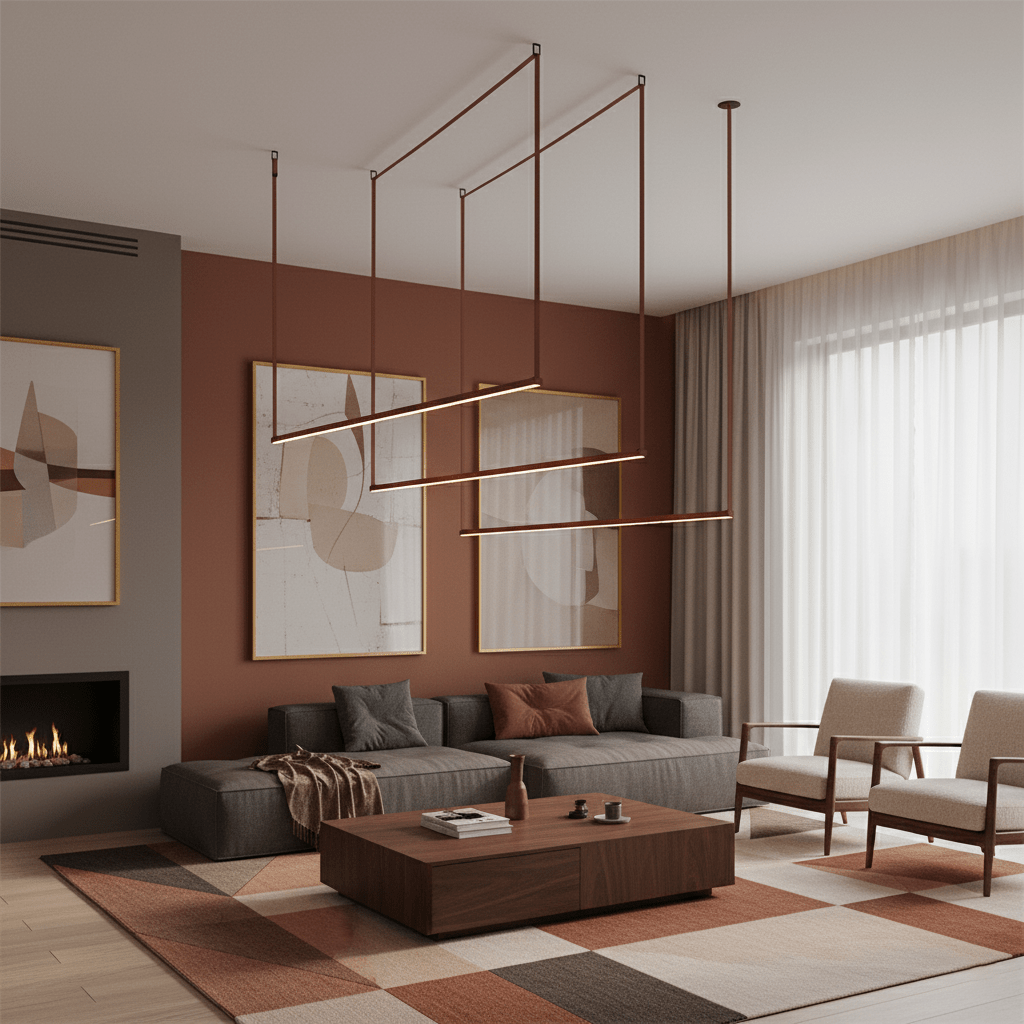

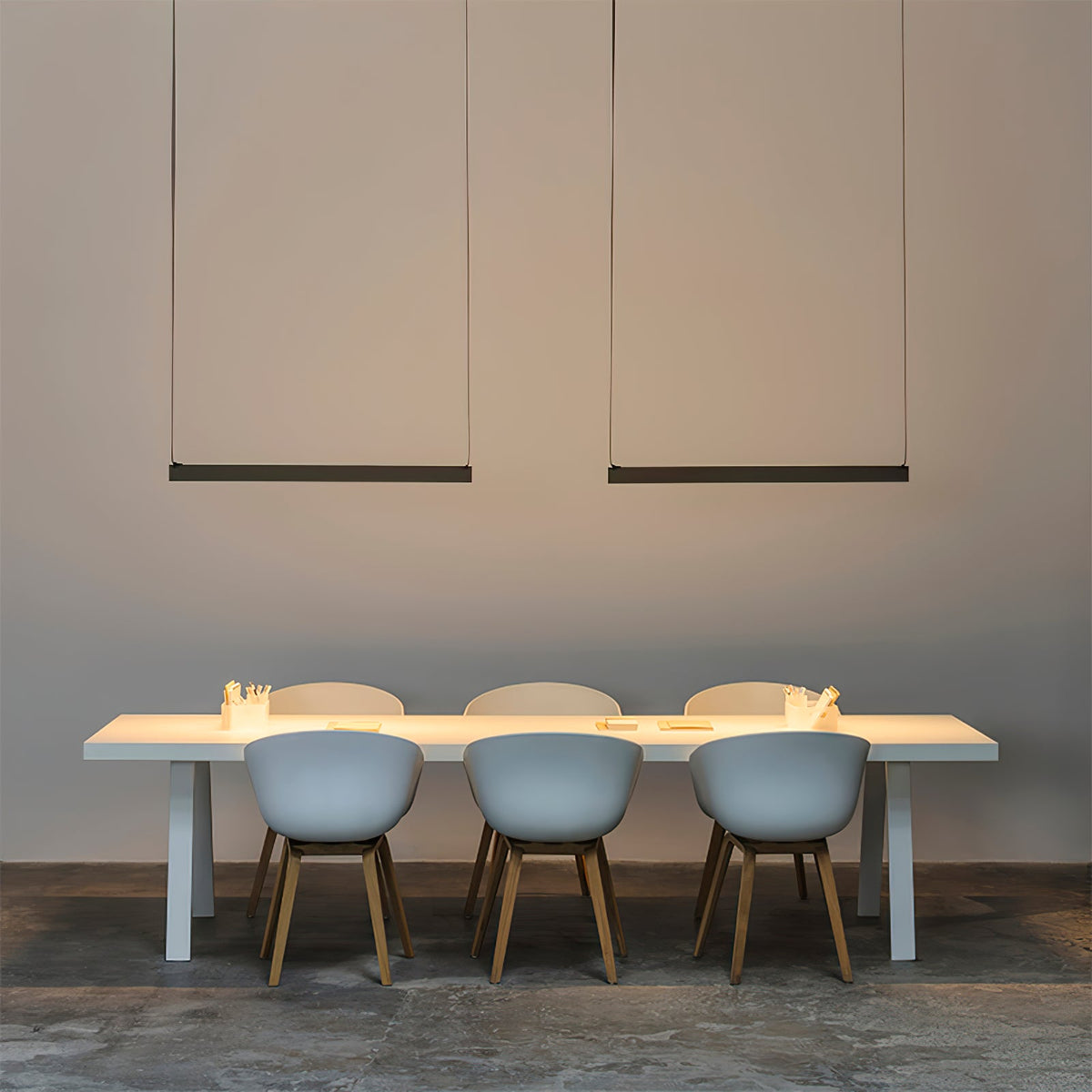

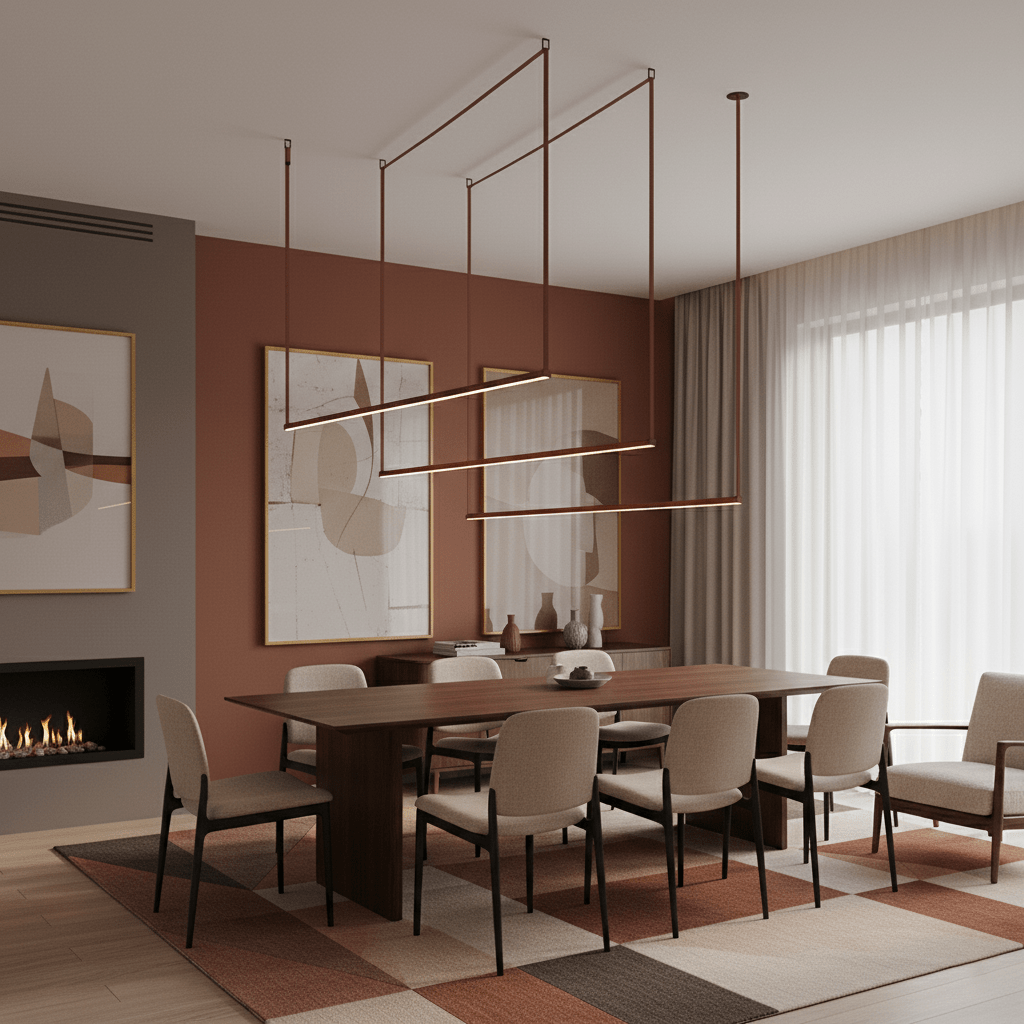

Choisissez une barre de 100 cm (39.4″) ou trois barres ensemble, en noir ou en rouge. La version Triac Warm Dimming est à intensité variable ; la version Warm Light ne l’est pas. Elle est suspendue au plafond par un raccordement électrique fixe, avec une hauteur de suspension totale de 150 cm (59.1″), et convient à une salle à manger, un îlot de cuisine ou un bureau.

Ce luminaire se suspend à une boîte de sortie au plafond et se raccorde au circuit électrique de votre installation. Déterminez la hauteur de suspension avant de brancher quoi que ce soit - il est bien plus facile de régler la longueur du câble lorsqu’il est encore libre que de tout refaire ensuite.

Avant de commencer

• Fixation : le luminaire se fixe à une boîte de sortie standard au plafond. Le support et les fixations sont fournis.
• Poids : vérifiez que la boîte de sortie et le plafond peuvent supporter le luminaire. Les poids sont indiqués dans les caractéristiques du produit ci-dessus. Un lustre lourd peut nécessiter la pose d’une entretoise entre les solives.
• Hauteur de suspension : le câble, la chaîne ou la tige fournis peuvent être raccourcis. Au-dessus d’une table à manger, une distance d’environ 75 à 90 cm entre le plateau et le bas de l’abat-jour convient à la plupart des pièces.
• Type de plafond : tous les modèles conviennent aux plafonds plats. La compatibilité avec les plafonds en pente est indiquée pour chaque produit dans les caractéristiques du produit ci-dessus.
• Alimentation : ces luminaires se raccordent directement au circuit électrique. Ils ne se branchent pas sur une prise.
• Variation d’intensité : les modèles équipés d’une ampoule remplaçable peuvent généralement être utilisés avec un variateur compatible. Les modèles à LED intégrée ne le peuvent généralement pas.

Outils nécessaires

• Tournevis
• Testeur de tension
• Pince à dénuder
• Connecteurs de fils ou bornes de raccordement (fournis)
• Escabeau et aide d’une autre personne pour les luminaires lourds ou larges
• Perceuse, si vous installez une nouvelle boîte de sortie ou renforcez le plafond

Installation

1. Coupez l’alimentation

Coupez le circuit d’éclairage au tableau électrique ou au panneau de disjoncteurs - l’interrupteur mural ne suffit pas. Effectuez un test au niveau de la boîte de sortie au plafond avec un testeur de tension et vérifiez que les fils ne sont plus sous tension.

2. Installez le support de montage

Vissez le support fourni à la boîte de sortie au plafond à l’aide des vis fournies. Serrez-les uniformément et vérifiez que le support est bien à plat et d’équerre ; un support qui n’est pas de niveau se verra une fois le luminaire suspendu.

3. Réglez la hauteur de suspension

Réglez le câble, la chaîne ou la tige à la hauteur souhaitée avant tout raccordement électrique. Bloquez la longueur à l’aide du dispositif de réglage de la monture ou de la pince située à l’intérieur. Si vous raccourcissez un câble, enroulez soigneusement le surplus dans la monture plutôt que de le couper : la hauteur restera ainsi réglable par la suite.

4. Raccordez les fils

• Phase à phase : noir, marron ou borne marquée L
• Neutre à neutre : blanc, bleu ou borne marquée N
• Terre à terre : vert, vert et jaune ou fil nu, à raccorder à la borne ou à la vis de terre

Fixez chaque raccord avec un connecteur et poussez doucement les fils dans le boîtier. Aucun fil ne doit être coincé entre la monture et le plafond lorsque vous la refermez.

5. Fixez le luminaire au support

Placez la monture ou la platine arrière sur le support et fixez-la avec les vis ou les caches décoratifs fournis. Serrez jusqu’à ce que le luminaire soit bien fixé, sans forcer : les caches décoratifs et les filetages plaqués s’abîment facilement.

6. Installez les ampoules

Utilisez le type et la puissance d’ampoule indiqués dans les spécifications du produit ci-dessus. Si plusieurs douilles sont placées sous un même abat-jour, utilisez des ampoules identiques pour obtenir une couleur et une luminosité uniformes sur tout le luminaire.

7. Rétablissez le courant et faites un essai

Remettez le circuit sous tension et vérifiez le fonctionnement de la lampe, y compris celui du variateur si vous en avez installé un. Coupez à nouveau le courant avant de rouvrir quoi que ce soit.

Conseils importants

• Respectez les règles de câblage en vigueur dans votre région et faites appel à un électricien qualifié pour les plafonds hauts, les installations en pente ou tout élément dont vous n’êtes pas sûr.
• Demandez à quelqu’un de maintenir le luminaire s’il est large ou lourd pendant que vous raccordez les fils. Ne le laissez jamais suspendu à ses fils.
• Nettoyez le verre et le cristal avec un chiffon doux et sec. Ne vaporisez pas de produit nettoyant sur un luminaire raccordé au réseau électrique.
• Ne serrez pas trop les éléments décoratifs : ils sont décoratifs, pas structurels.

Si vous avez des questions sur le luminaire, la hauteur de suspension ou le câblage, écrivez à info@clerachic.com et quelqu’un vous répondra.
