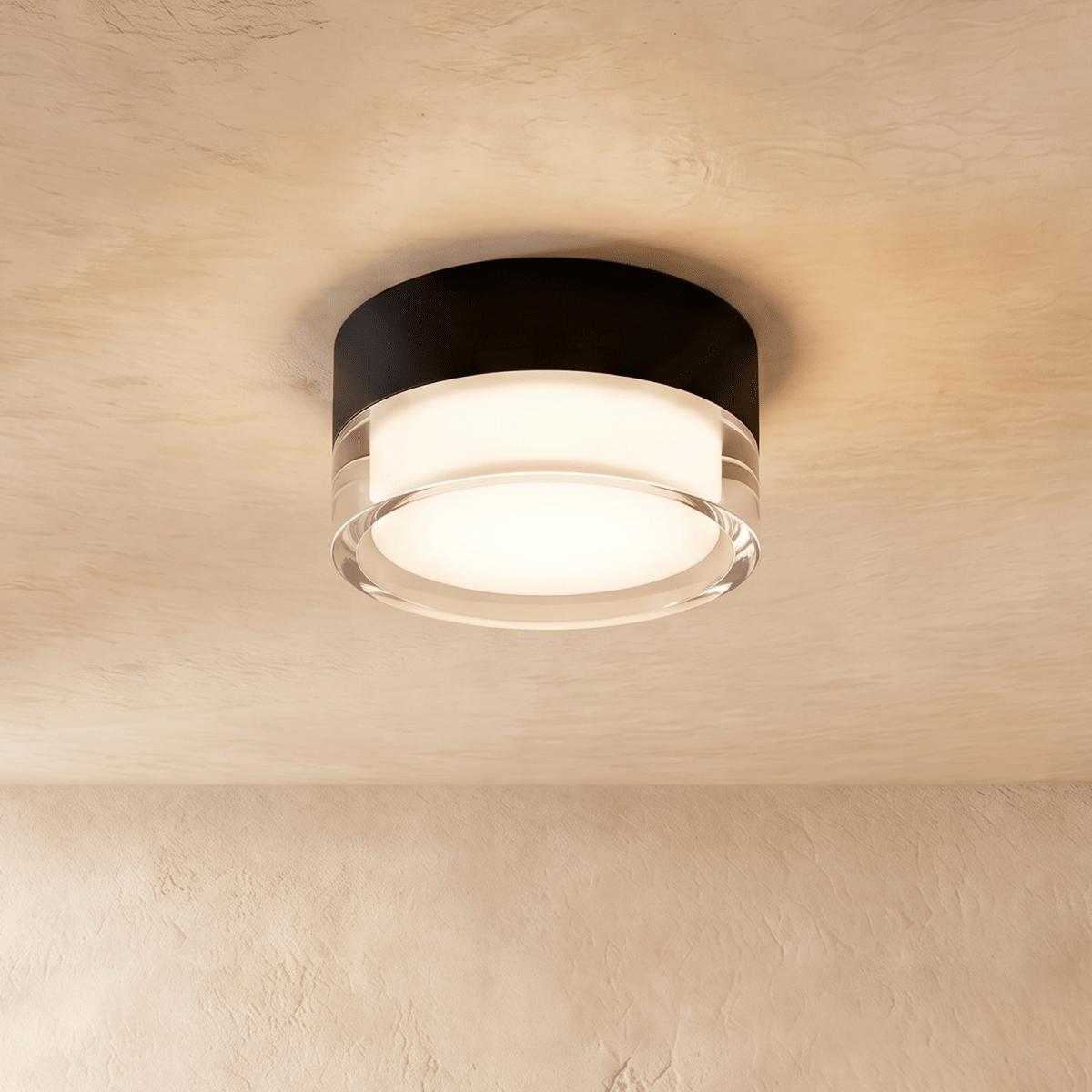

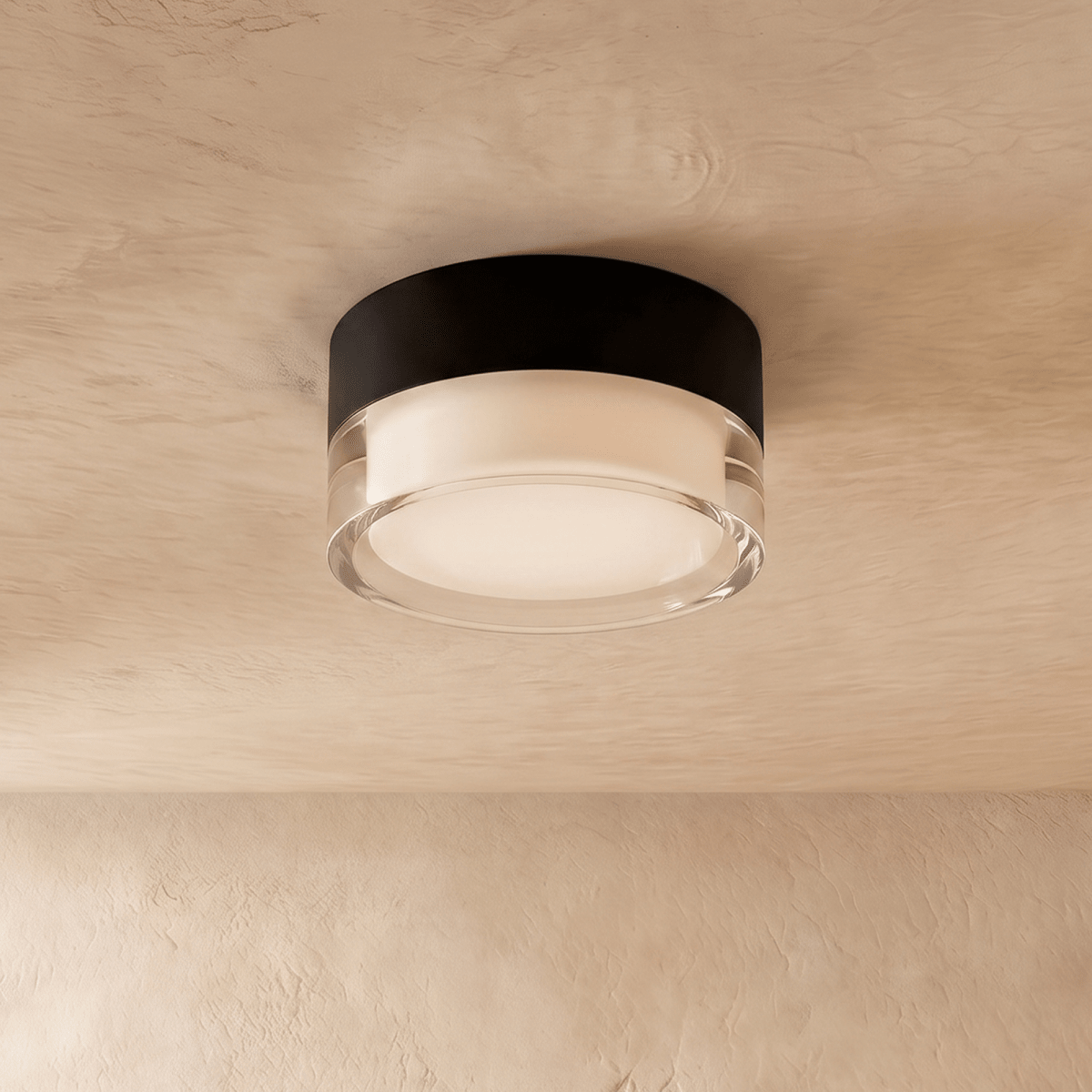

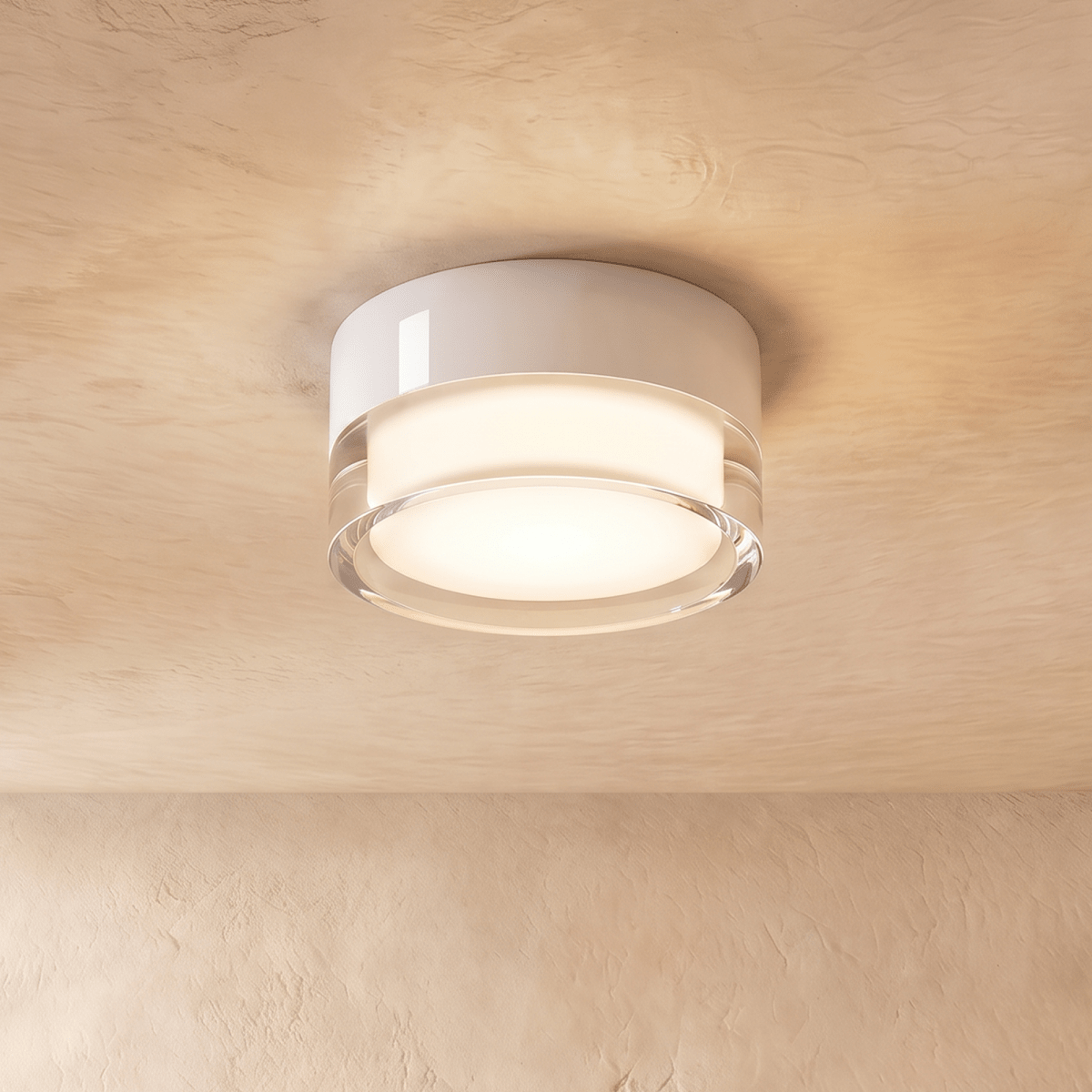

مصباح سبوت سطحي، ألمنيوم دائري، حافة من الأكريليك الشفاف

مصباح سقفي دائري من الألومنيوم بحافة خارجية من الأكريليك الشفاف تحيط بمركز مضاء بإضاءة ناعمة، ويُثبَّت على سطح السقف. يبلغ ارتفاعه 6.6 سم (2.6″)، ومصباح LED مدمج.

اختر عرضًا يبلغ 10 سم (3.9″) أو 12 سم (4.7″)، بهيكل أسود أو أبيض، مع إضاءة بيضاء دافئة أو طبيعية أو باردة. يتوفر كل مقاس بإمكانية التعتيم أو بدونها. يناسب الممرات والأروقة.

تُركَّب الأضواء السفلية داخل السقف أو فوقه، وتُوصَل مباشرةً بوصلة سقفية. ويؤثر نوع التركيب تأثيرًا كاملًا في العمل، لذا تأكّد من صيغة التثبيت في مواصفات المنتج أعلاه قبل أن تقصّ أي شيء، ففتحة القطع لا يمكن التراجع عنها.

قبل البدء

• صيغة التثبيت: غاطس، شبه غاطس، مثبت على السطح، بدون إطار أو مثبت على مسار. توضّح المواصفات أعلاه الصيغة الخاصة بطرازك.
• نوع السقف: تناسب معظم الطُرز ألواح الجبس. تحتاج الأسقف الخرسانية والمعلّقة إلى مثبتات مختلفة، وإلى مثقاب لُبّي في حالة الخرسانة.
• عمق التجويف: يحتاج التركيب الغاطس إلى عمق صافٍ فوق السقف ليستوعب الجسم ووحدة التشغيل. تحقّق من العمق المذكور أعلاه مقارنةً بما هو متاح لديك فعليًا، بما في ذلك أي عازل.
• الطاقة: تُوصَل جميع الطُرز بأسلاك مباشرةً بوصلة سقفية.
• التعتيم: يمكن تعتيم العديد منها باستخدام وحدة تشغيل ومفتاح تعتيم جداري متوافقين. يجب أن تتوافق كل من وحدة التشغيل ومفتاح التعتيم مع التركيب.
• بدون إطار: يُنهى التركيب بدون إطار داخل طبقة الجص، ويتطلب أعمالًا رطبة. خطّط لذلك قبل تشطيب السقف.

الأدوات التي قد تحتاج إليها

• مثقاب
• قاطع ثقوب أو منشار ألواح جافة، للتركيبات الغاطسة وبدون إطار
• مفك براغي
• فاحص جهد
• أداة تعرية الأسلاك
• وصلات أسلاك لولبية أو موصلات أطراف
• براغي ومثبتات، للتركيب على السطح
• ميزان ماء
• شريط قياس وقلم رصاص

التركيب

1. افصل الطاقة

أوقف تشغيل الدائرة من وحدة المستهلك أو لوحة قواطع الدائرة، واختبر الوصلة بفاحص جهد قبل البدء.

2. حدّد الفتحة واقطعها

للتركيبات الغاطسة وبدون إطار فقط. استخدم القالب المرفق لتحديد فتحة القطع، وتحقّق من عدم وجود عوارض أو أنابيب أو كابلات فوق الخط قبل القطع. اقطع ببطء باستخدام قاطع ثقوب أو منشار ألواح جافة. يحتاج التركيب بدون إطار إلى عمق أكبر وتحضير أكثر من التركيب الغاطس العادي.

3. ركّب الهيكل أو معدات التثبيت

• غاطسة وبدون إطار: ادفع الهيكل إلى داخل التجويف واترك مشابك النوابض تثبّته مقابل اللوح الجصي. قد تحتاج الهياكل الخالية من الإطار إلى تدعيم بين العوارض للحفاظ على الاستقامة.
• شبه غاطسة: يقع جزء من الهيكل أسفل السقف؛ ثبّتها كما توضح التعليمات المرفقة.
• مثبّتة على السطح: ثبّتها مباشرة بالسقف أو بصندوق توصيل موجود باستخدام البراغي والمثبتات.
• مثبّتة على سكة: ركّب السكة أولًا، ثم ثبّت وحدة الإضاءة على القضيب.

4. وصّل الأسلاك

• الحي بالحي: الأسود أو البني أو الطرف المعلّم L
• المحايد بالمحايد: الأبيض أو الأزرق أو الطرف المعلّم N
• الأرضي بالأرضي: الأخضر أو الأخضر والأصفر أو السلك العاري، بالطرف أو البرغي الأرضي

ثبّت كل وصلة، ثم أعد الأسلاك ومشغّل الإضاءة إلى داخل التجويف بعيدًا عن هيكل وحدة الإضاءة، حيث تتجمع الحرارة.

5. التشطيب

يُستكمل تشطيب وحدات الإضاءة الغاطسة وشبه الغاطسة والمثبتة على السطح بلفّ الإطار أو الهيكل أو تثبيته في مكانه. تُملأ الوحدات الخالية من الإطار وتُسوّى حوافها وتُطلى لتندمج مع مستوى السقف. تُوجّه رؤوس وحدات السكة بعد تثبيتها على القضيب.

6. أعد تشغيل الطاقة واختبر

أعد تشغيل الدائرة واختبرها من مفتاح الحائط أو وحدة تعتيم الإضاءة. وجّه الرؤوس القابلة للتعديل بعد إضاءة الغرفة وتمكّنك من رؤية موضع سقوط الضوء.

نصائح مهمة

• استعن بمتخصص لتركيب وحدات الإضاءة السفلية الخالية من الإطار والغاطسة عند وجود أعمال تجصيص أو عزل.
• اتبع قواعد توصيل الأسلاك المعمول بها في مكان إقامتك.
• استخدم فقط مشغّل الإضاءة ووحدة التعتيم المحددين لوحدة الإضاءة؛ فعدم توافقهما هو السبب المعتاد للوميض ولتعطل المشغّل مبكرًا.
• أبقِ العزل بعيدًا عن هيكل وحدة الإضاءة ما لم تكن مصنّفة للتغطية المباشرة. فالحرارة المحتبسة تقلّل عمر مصابيح LED بسرعة.
• خطّط للمسافات قبل القص. توزّع وحدات الإضاءة السفلية على مسافة نحو متر واحد إضاءة الغرفة بالتساوي؛ أما تحديد المسافات بالنظر فقط فسيُظهر الفجوات ليلًا.

إذا كان أي شيء يتعلق بفتحة القص أو العمق أو مشغّل الإضاءة غير واضح، فأرسل بريدًا إلكترونيًا إلى info@clerachic.com وسيرد عليك شخص.
