Cylindrisk downlight, loftmontering, aluminium, 9–11.5 cm

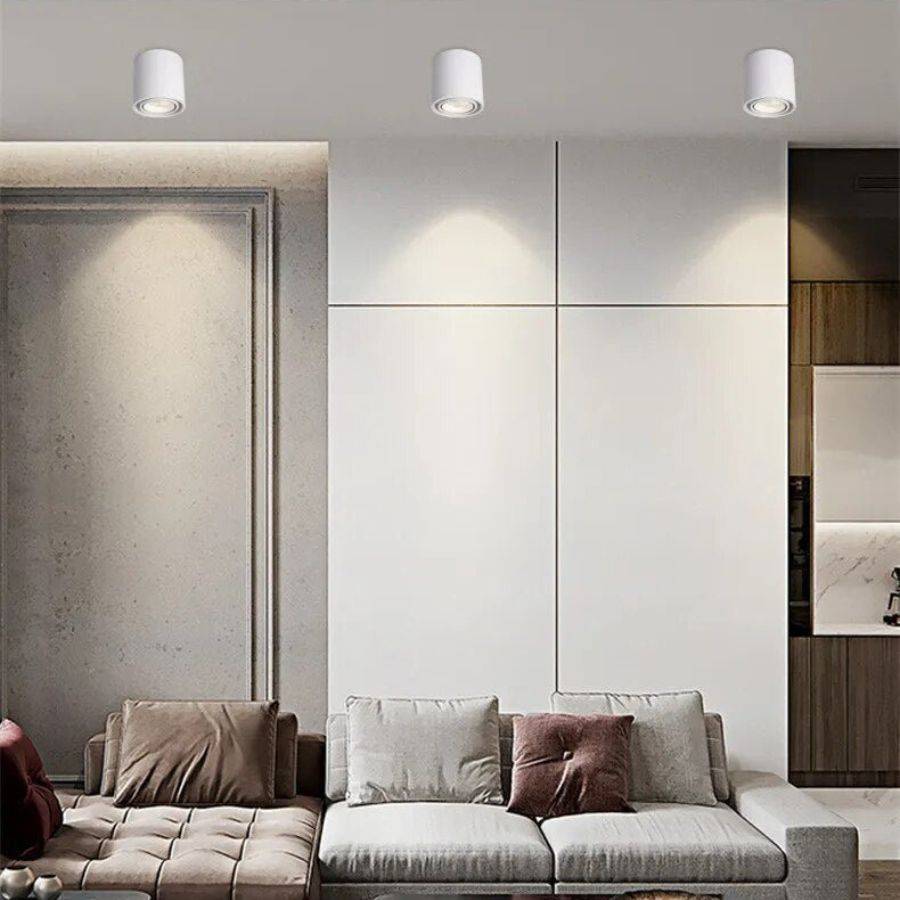

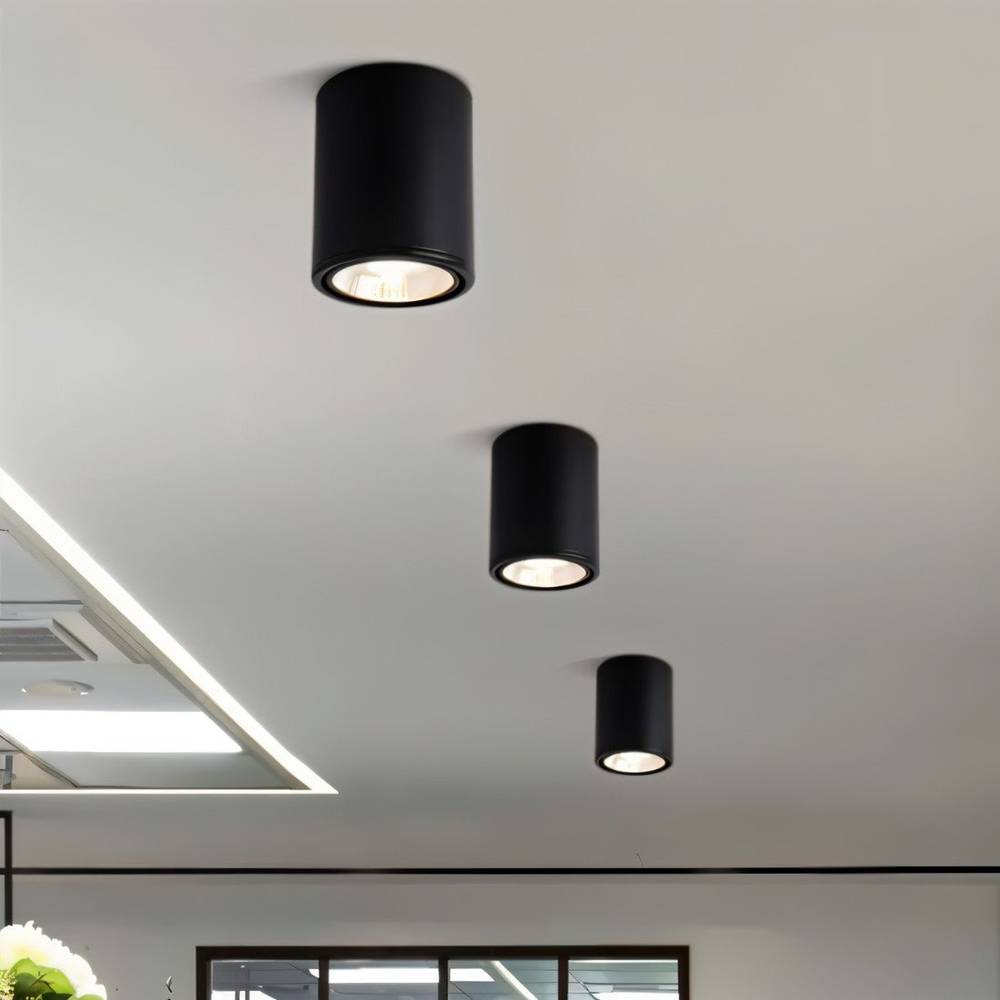

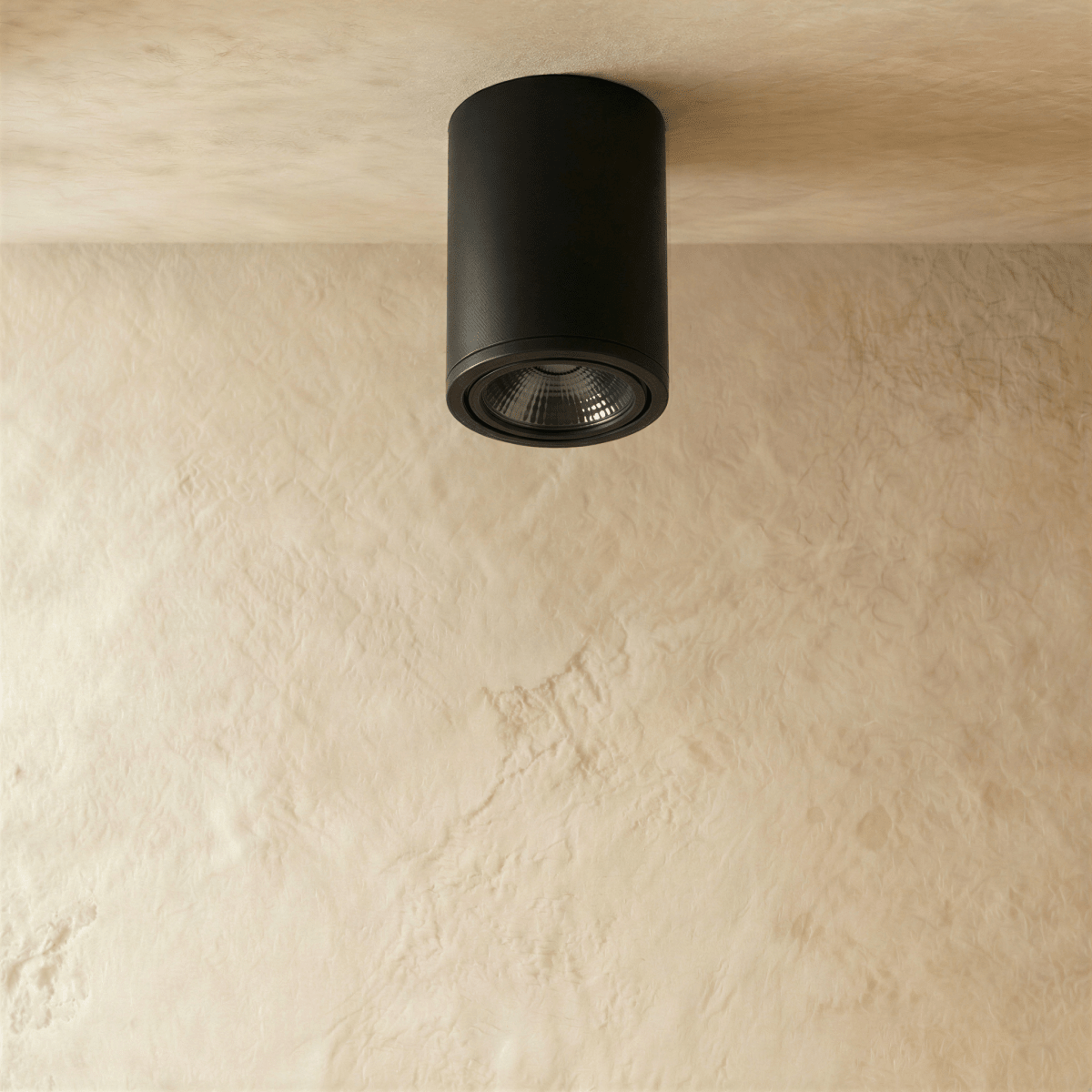

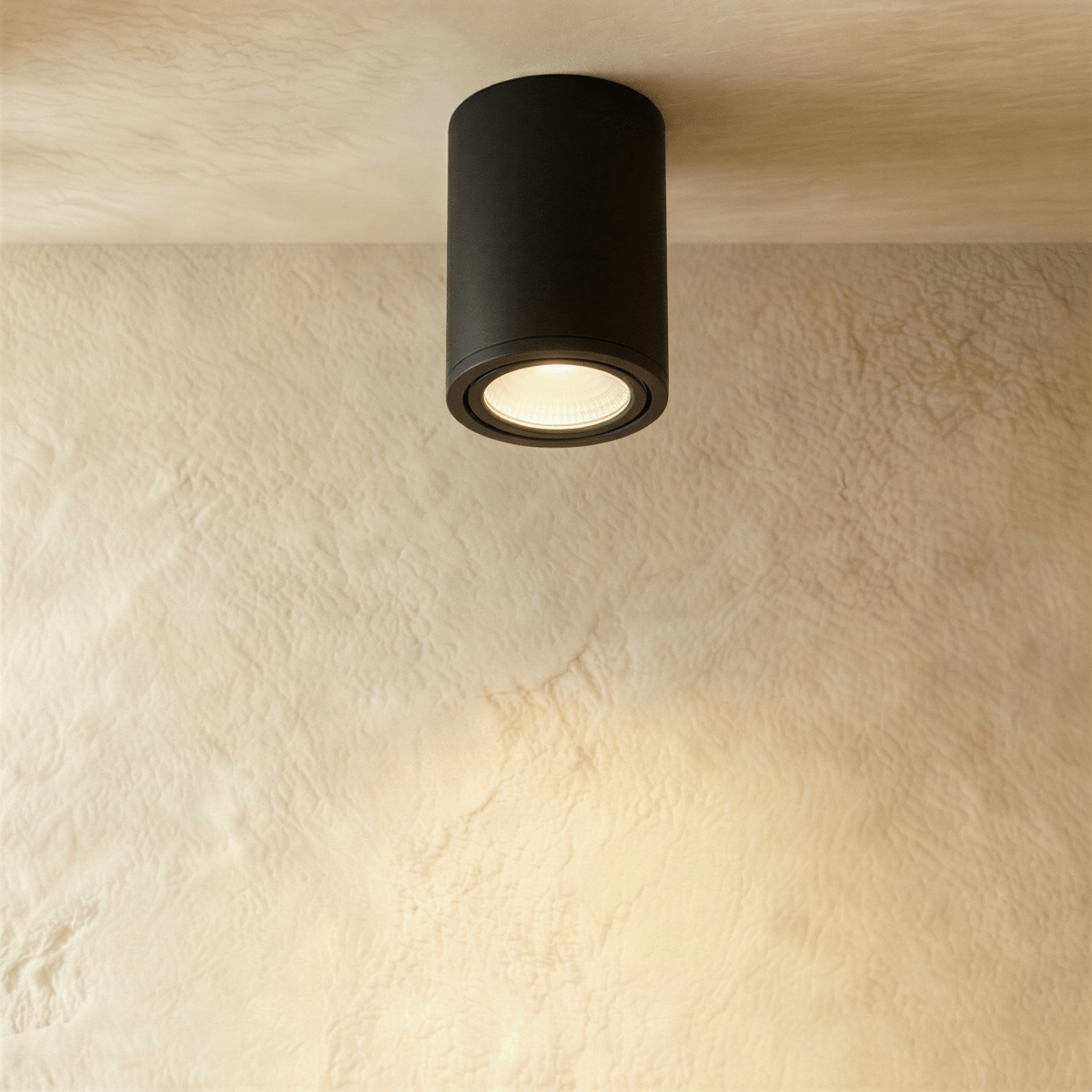

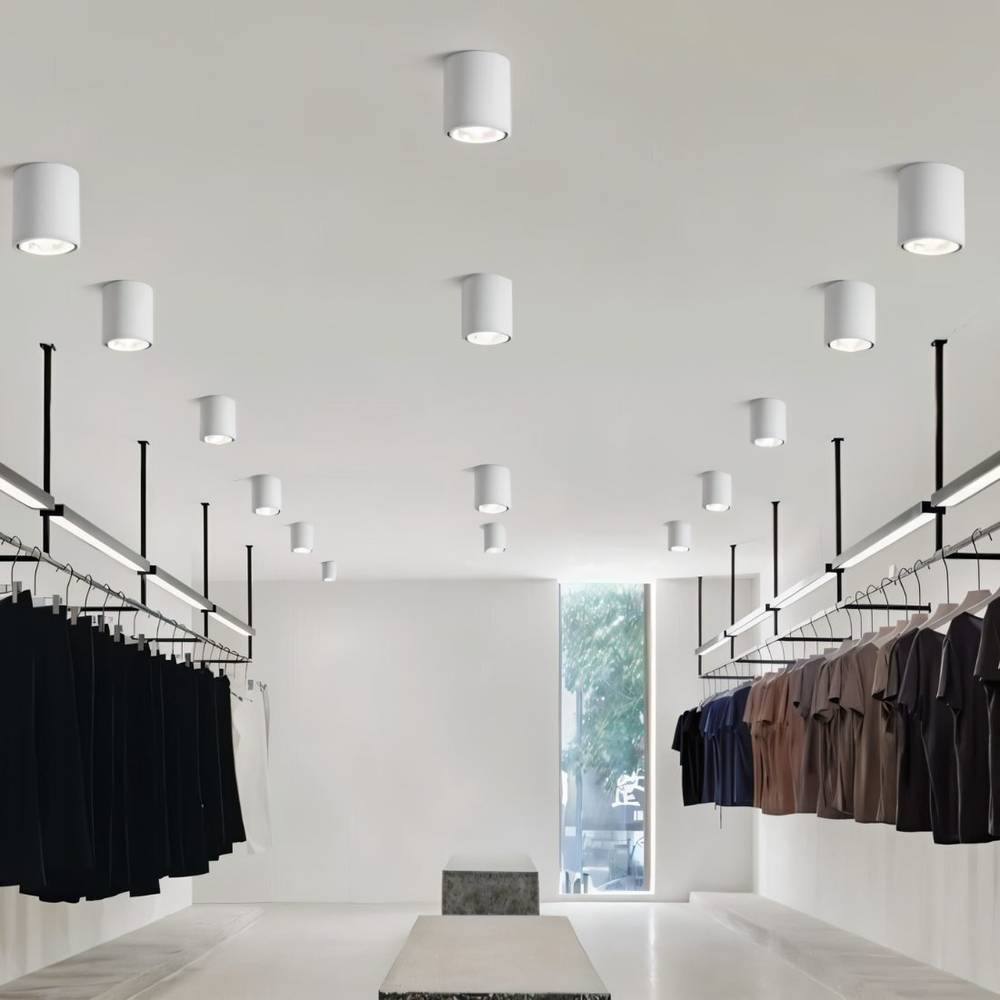

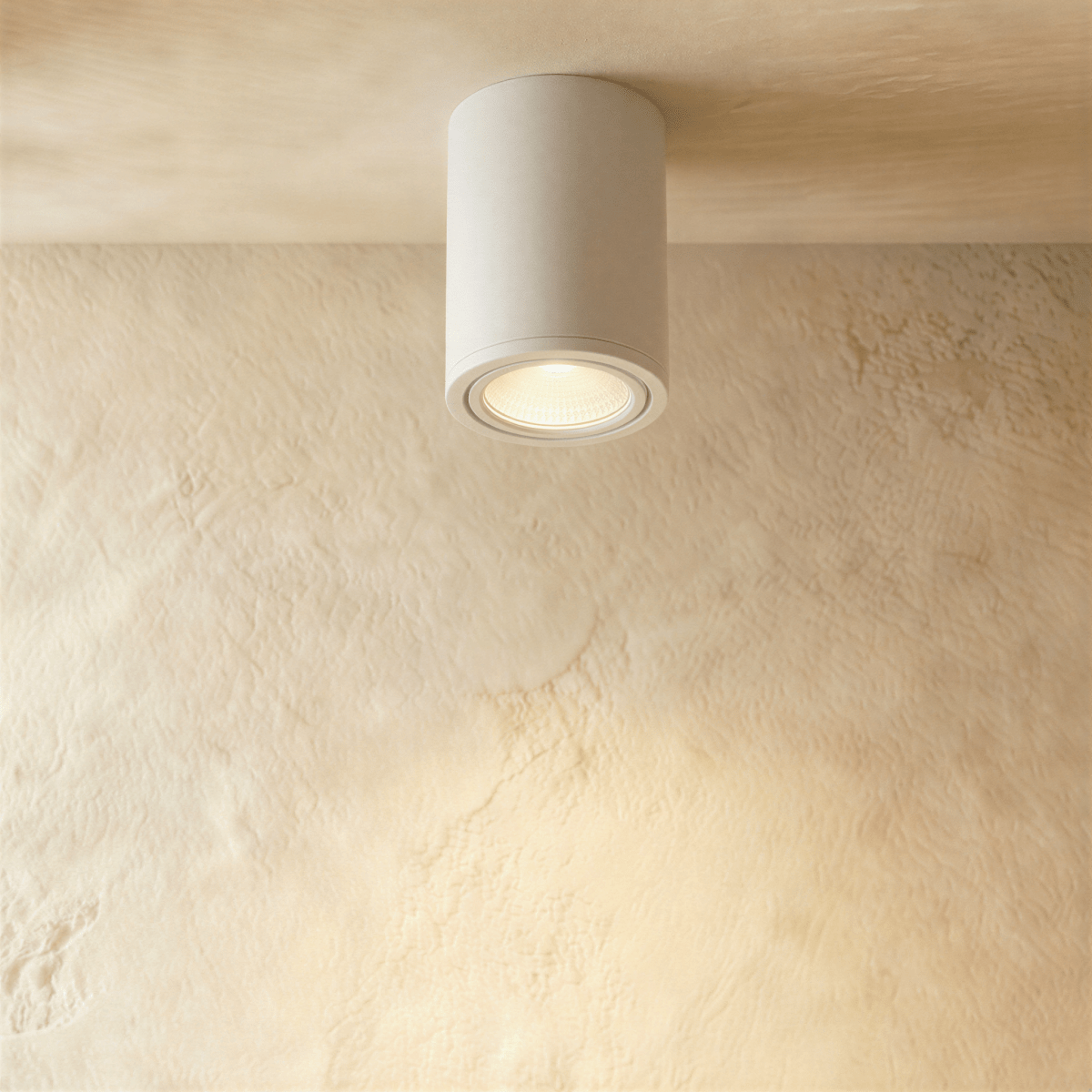

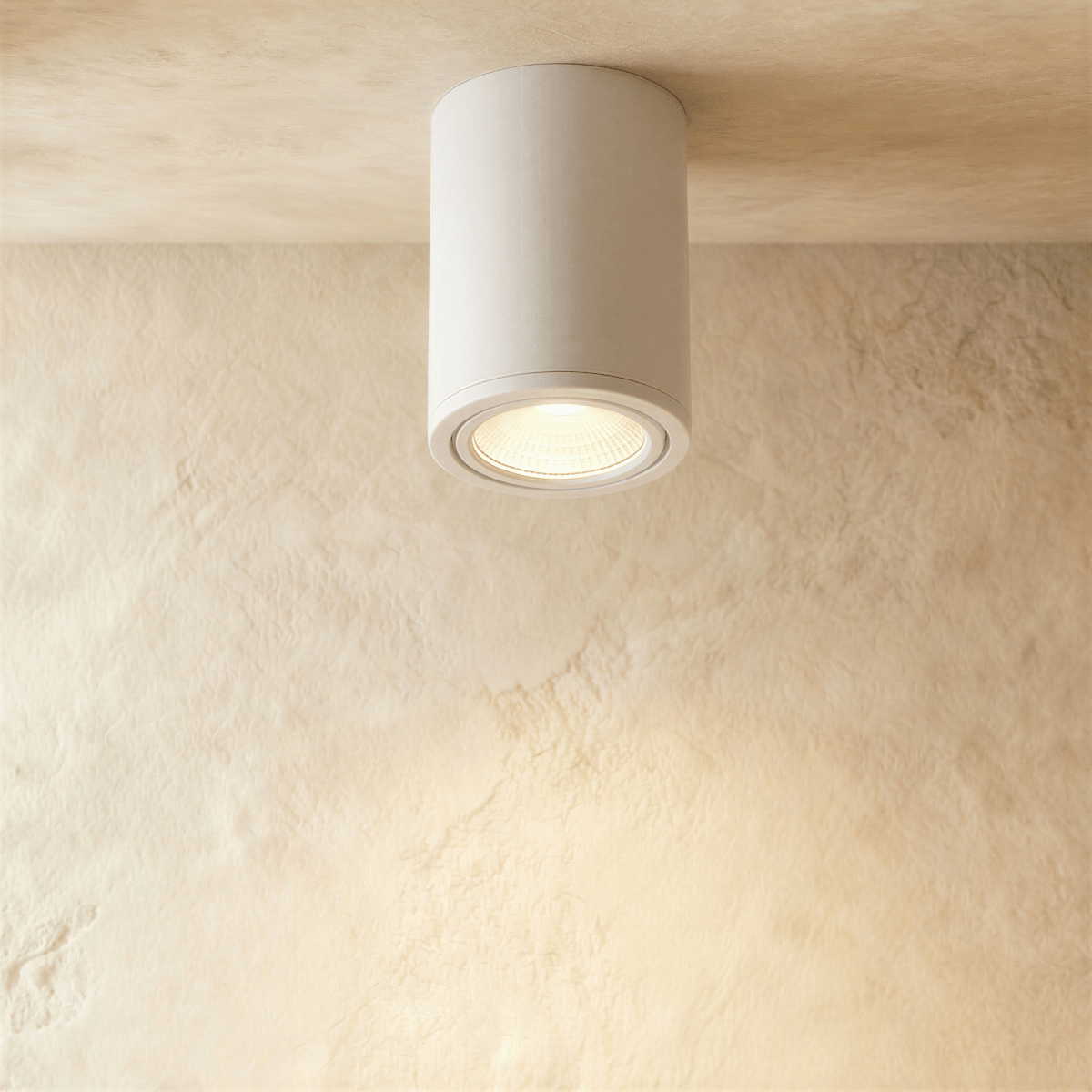

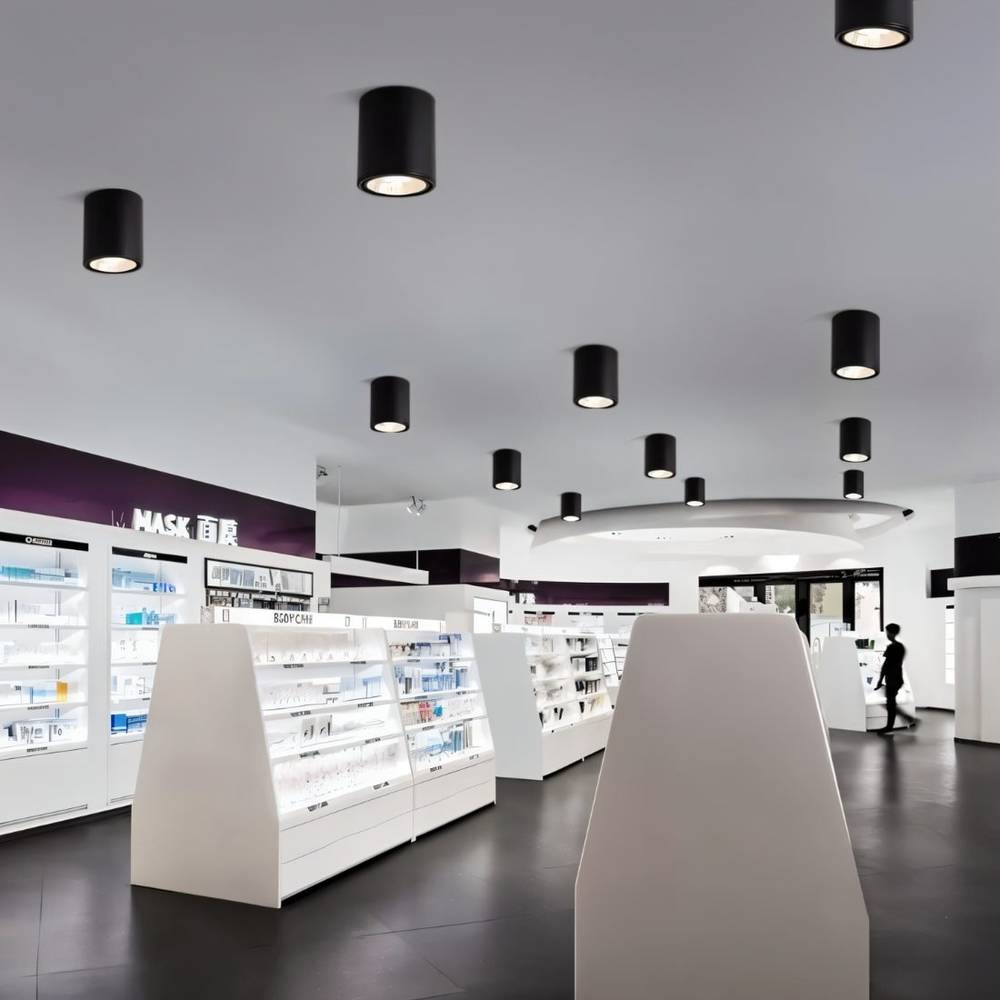

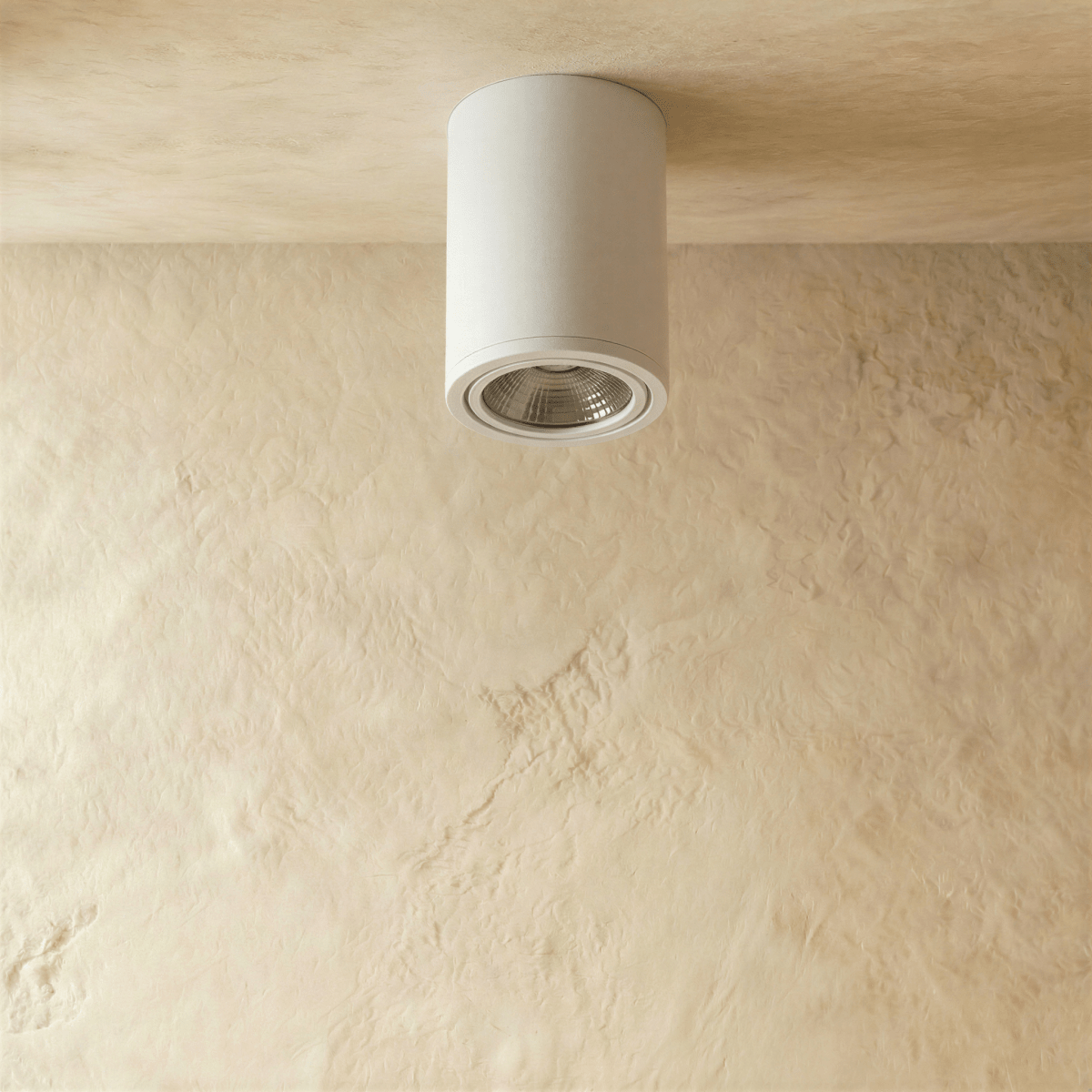

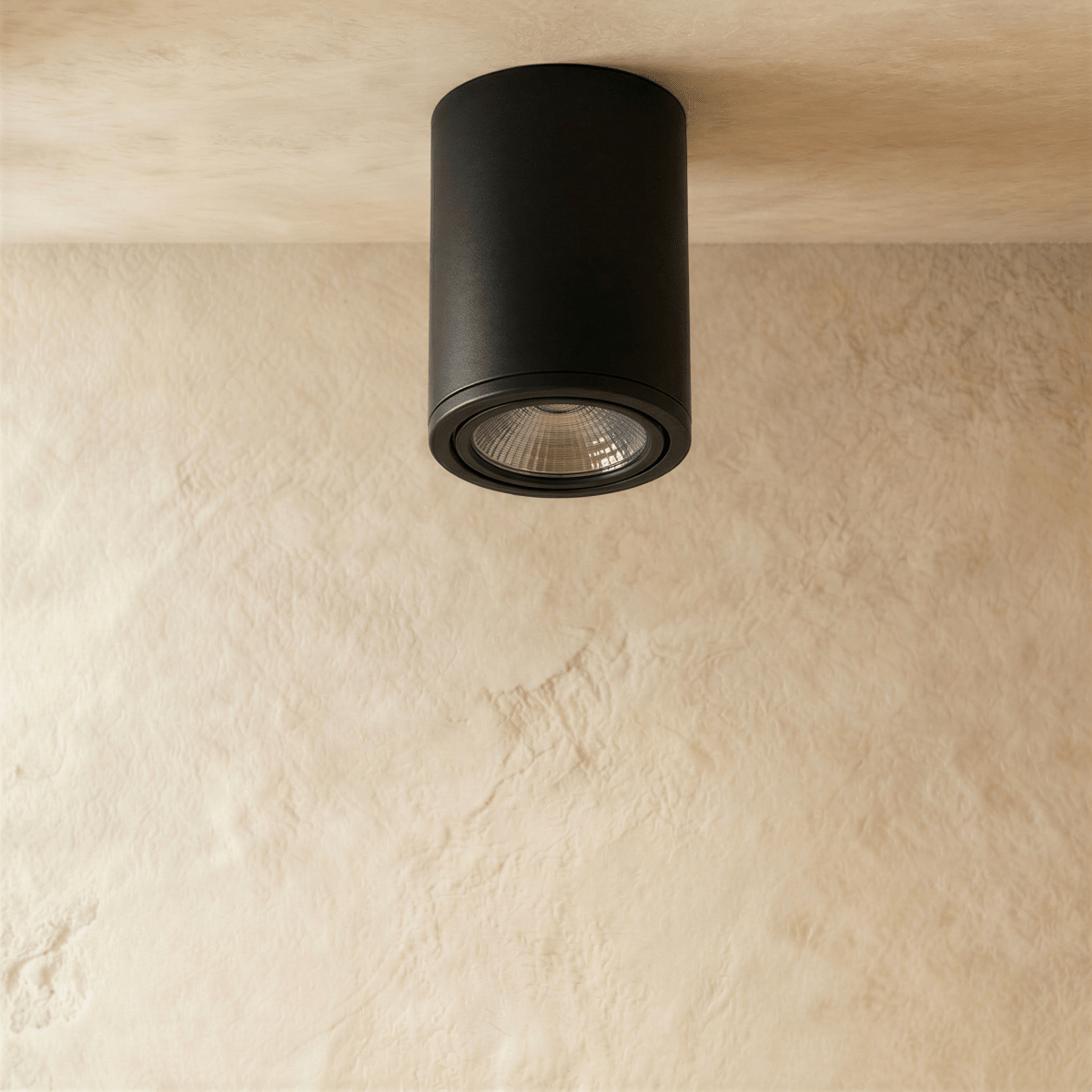

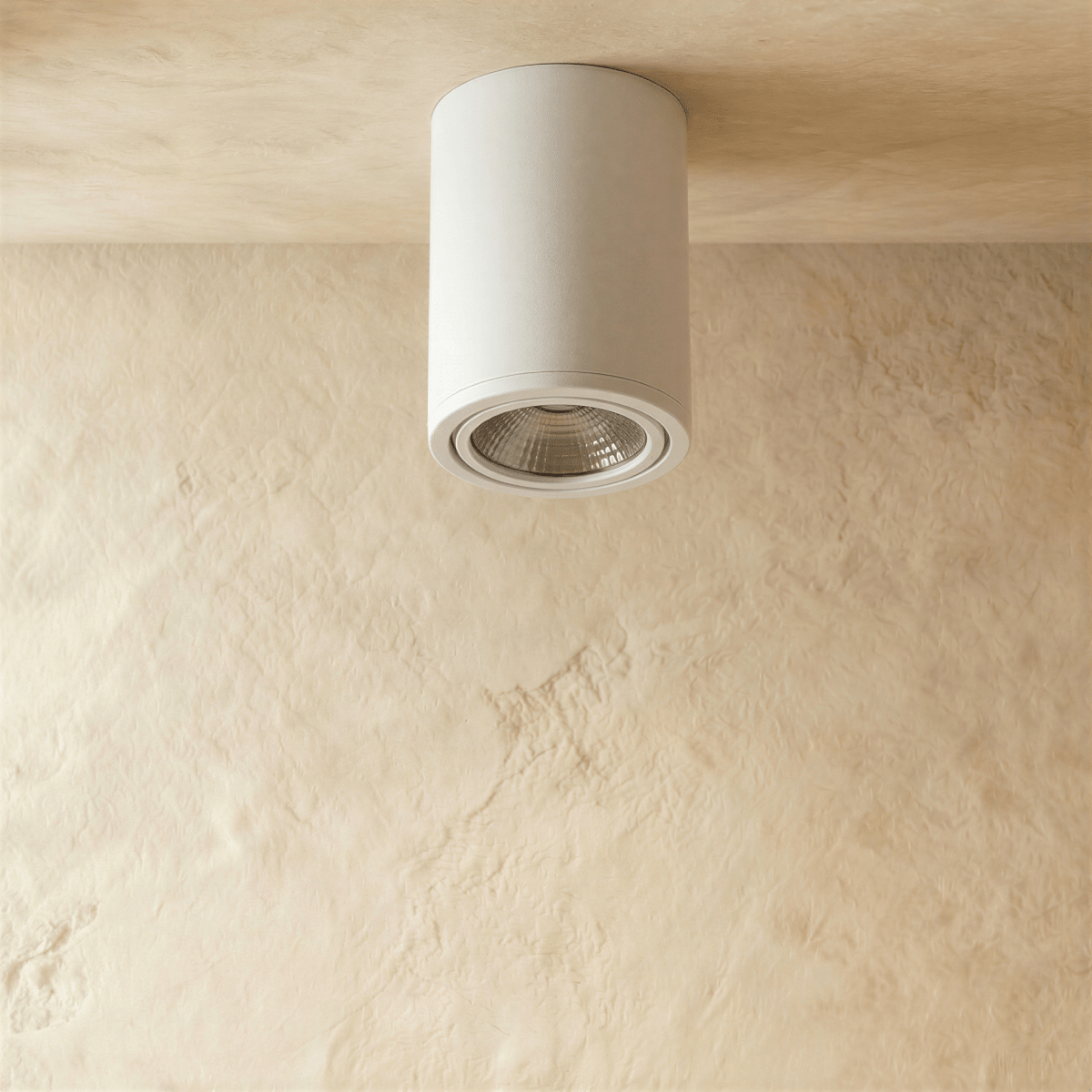

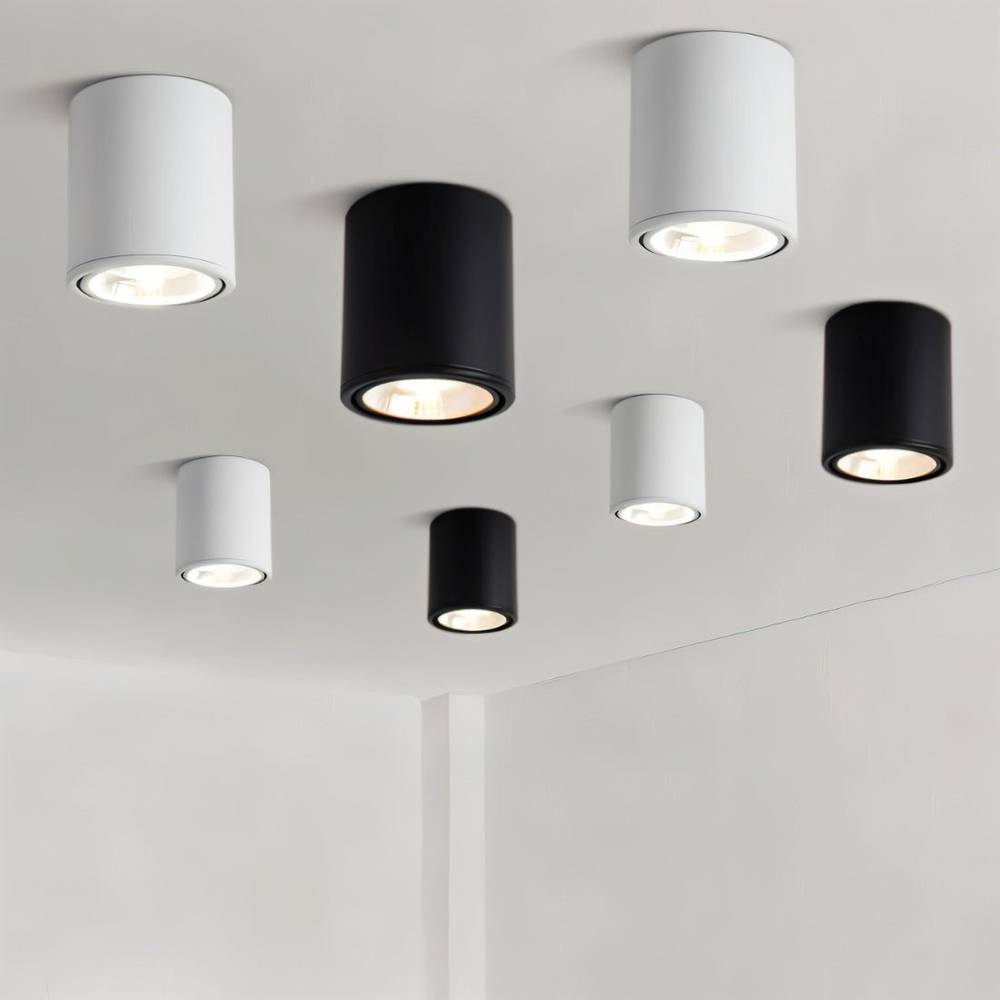

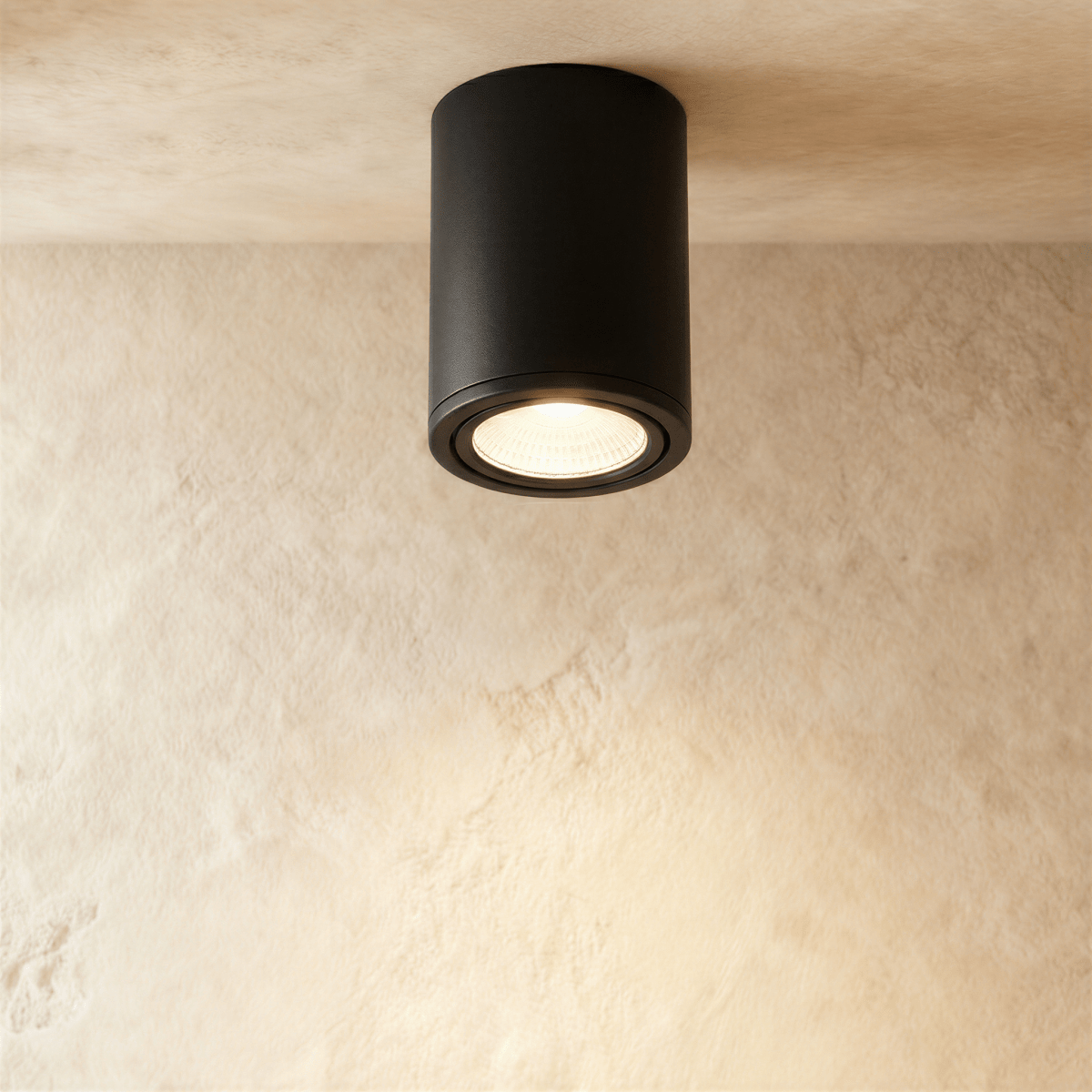

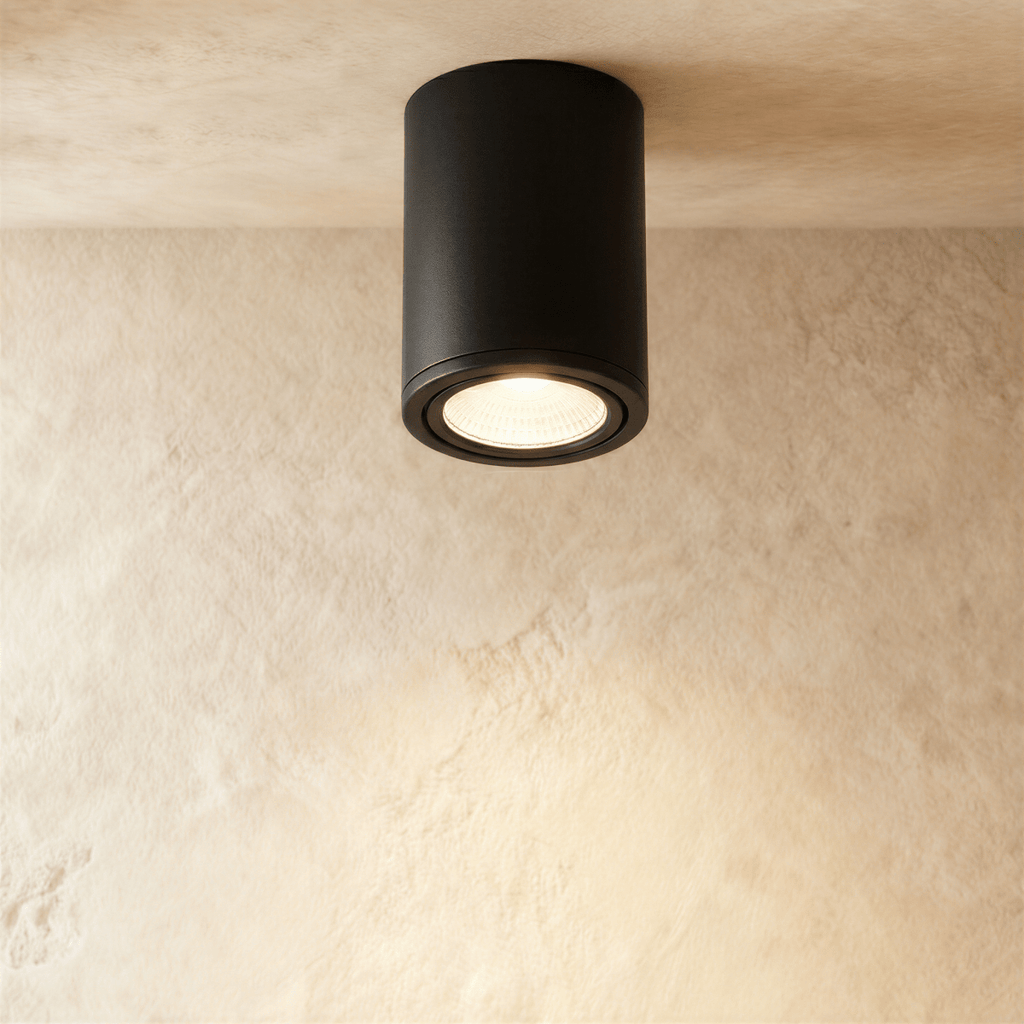

Et cylindrisk aluminium-spotlys, der monteres på loftets overflade og sender lys nedad fra en integreret LED. Det sorte eller hvide kabinet fås i en lille og en stor størrelse.

Den lille fås med 9 til 15 W, og den store med 18 til 24 W. Lysfarverne er varm hvid 3000 K, neutral hvid 4000 K og kølig hvid 6000 K. Der sælges dæmpbare og ikke-dæmpbare versioner; kun de dæmpbare kan dæmpes.

Downlights monteres i eller på et loft og tilsluttes direkte til en loftsdåse. Hvilken løsning det er, ændrer hele opgaven, så bekræft monteringsformatet i produktspecifikationerne ovenfor, før du skærer noget ud – et udskåret hul kan ikke gøres om.

Før du går i gang

• Monteringsformat: indbygget, delvist indbygget, overflademonteret, uden kant eller skinnemonteret. Specifikationen ovenfor angiver, hvilket format din model har.
• Lofttype: De fleste modeller passer til gipsplader. Betonlofter og nedhængte lofter kræver andre fastgørelser og ved beton også et kernebor.
• Hulrumsdybde: En indbygget spotlampe kræver fri dybde over loftet til selve armaturet og driveren. Kontrollér den angivne dybde ovenfor i forhold til den faktiske plads, du har, inklusive eventuel isolering.
• Strøm: Alle modeller fasttilsluttes til en loftsdåse.
• Dæmpning: Mange modeller kan dæmpes med en kompatibel driver og vægdæmper. Både driveren og dæmperen skal passe til armaturet.
• Uden kant: Et armatur uden kant indarbejdes i pudslaget og kræver vådrumsarbejde. Planlæg det, før loftet færdigbehandles.

Værktøj, du kan få brug for

• Boremaskine
• Hulbor eller gipspladesav til indbyggede armaturer og armaturer uden kant
• Skruetrækker
• Spændingstester
• Afisoleringstang
• Ledningsmuffer eller klemmekonnektorer
• Skruer og rawlplugs til overflademontering
• Vaterpas
• Målebånd og blyant

Montering

1. Slå strømmen fra

Slå strømmen fra ved eltavlen eller afbryderpanelet, og test ved dåsen med en spændingstester, før du begynder.

2. Markér og skær åbningen

Kun til indbyggede armaturer og armaturer uden kant. Brug den medfølgende skabelon til at markere udskæringen, og kontrollér, om der er bjælker, rør eller kabler over markeringen, før du skærer. Skær langsomt med et hulbor eller en gipspladesav. Et armatur uden kant kræver mere dybde og mere forberedelse end et almindeligt indbygget armatur.

3. Monter huset eller monteringsbeslagene

• Indbygget og uden trim: Skub huset op i hulrummet, og lad fjederklemmerne holde det mod gipspladen. Armaturer uden trim kan kræve afstivning mellem bjælkerne for at holde linjen.
• Delvist indbygget: En del af huset sidder under loftet; fastgør det som beskrevet i den medfølgende vejledning.
• Påbygget: Fastgør det direkte i loftet eller i en eksisterende samledåse med skruer og rawlplugs.
• Monteret på skinne: Monter skinnen først, og lås derefter armaturet fast på skinnen.

4. Tilslut ledningerne

• Fase til fase: sort, brun eller klemmen mærket L
• Nul til nul: hvid, blå eller klemmen mærket N
• Jord til jord: grøn, grøn-gul eller blank, til jordklemmen eller jordskruen

Fastgør hver forbindelse, og placer ledningerne og driveren tilbage i hulrummet, fri af armaturhuset, hvor varmen opstår.

5. Færdiggør

Indbyggede, delvist indbyggede og påbyggede armaturer færdiggøres ved at dreje eller klikke trimmen eller huset på plads. Armaturer uden trim spartles, udjævnes og males, så de flugter med loftet. Skinnespots rettes, når de er låst fast på skinnen.

6. Slå strømmen til igen, og test

Slå kredsløbet til igen, og test fra vægkontakten eller lysdæmperen. Ret justerbare spots, når rummet er oplyst, så du kan se, hvor lyset falder.

Vigtige tips

• Få armaturer uden trim og indbyggede downlights installeret af en fagperson, når der indgår spartling eller isolering.
• Følg de ledningsregler, der gælder dér, hvor du bor.
• Brug kun den driver og lysdæmper, der er angivet til armaturet – et inkompatibelt sæt er normalt årsagen til flimmer og tidlige driversvigt.
• Hold isolering fri af armaturhuset, medmindre det er klassificeret til direkte tildækning. Indespærret varme forkorter hurtigt LED'ens levetid.
• Planlæg afstanden, før du skærer. Downlights med cirka en meters afstand belyser et rum jævnt; placerer du dem efter øjemål, vil mellemrummene kunne ses om natten.

Hvis noget ved udskæringen, dybden eller driveren er uklart, så skriv til info@clerachic.com, så svarer en person dig.
