Wpustowa lampa punktowa, smukły prostokątny reflektor sufitowy z aluminium

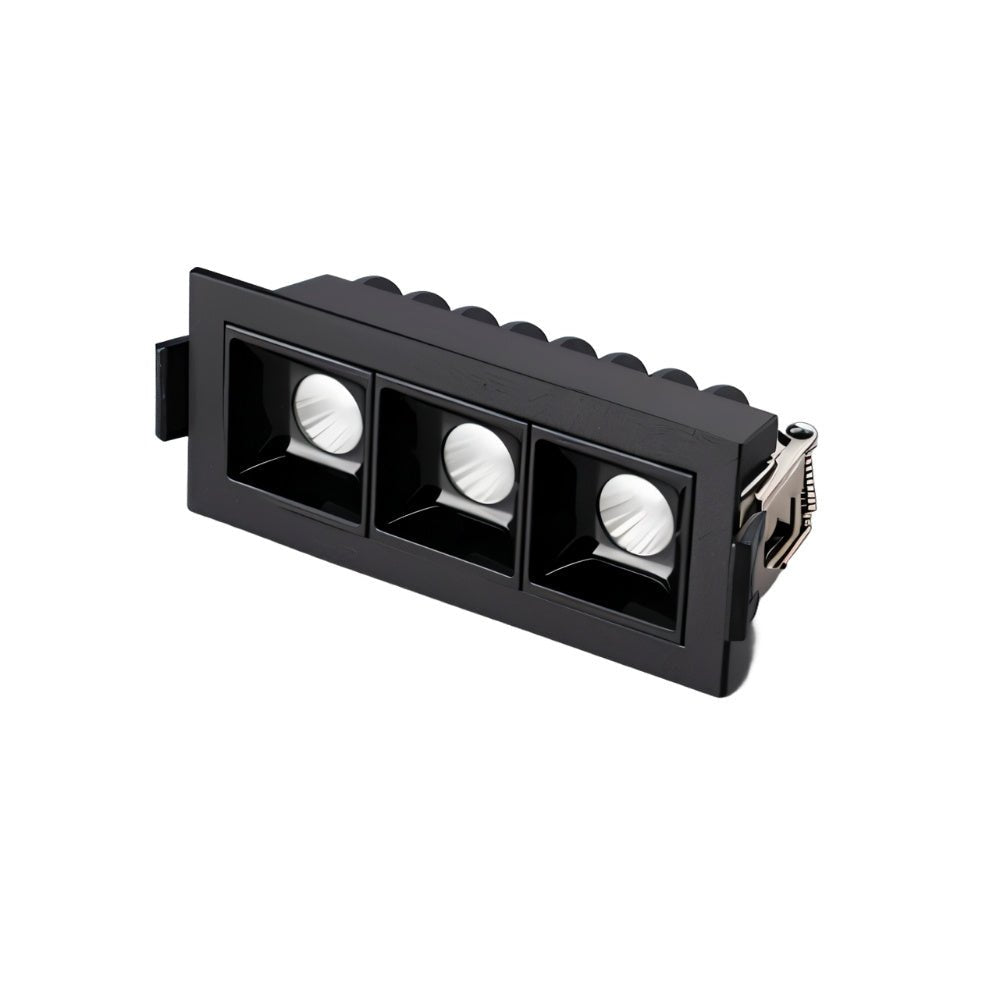

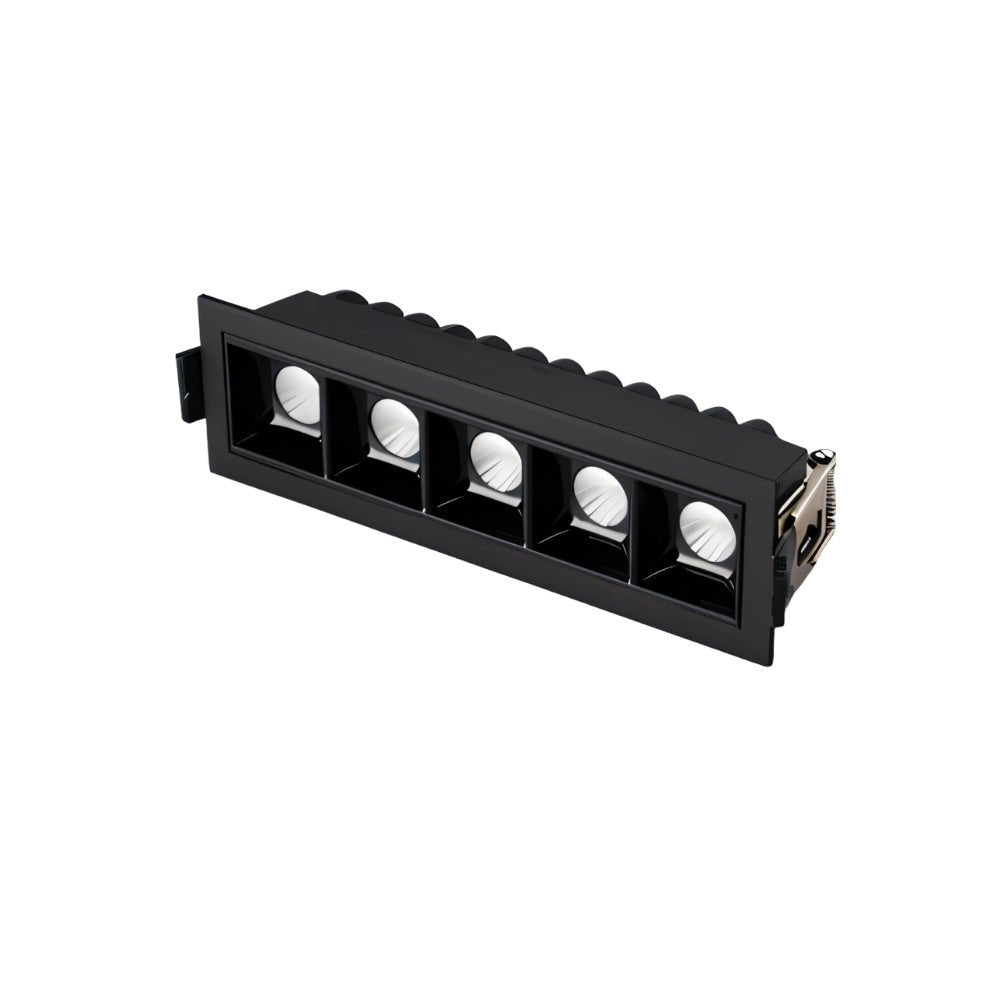

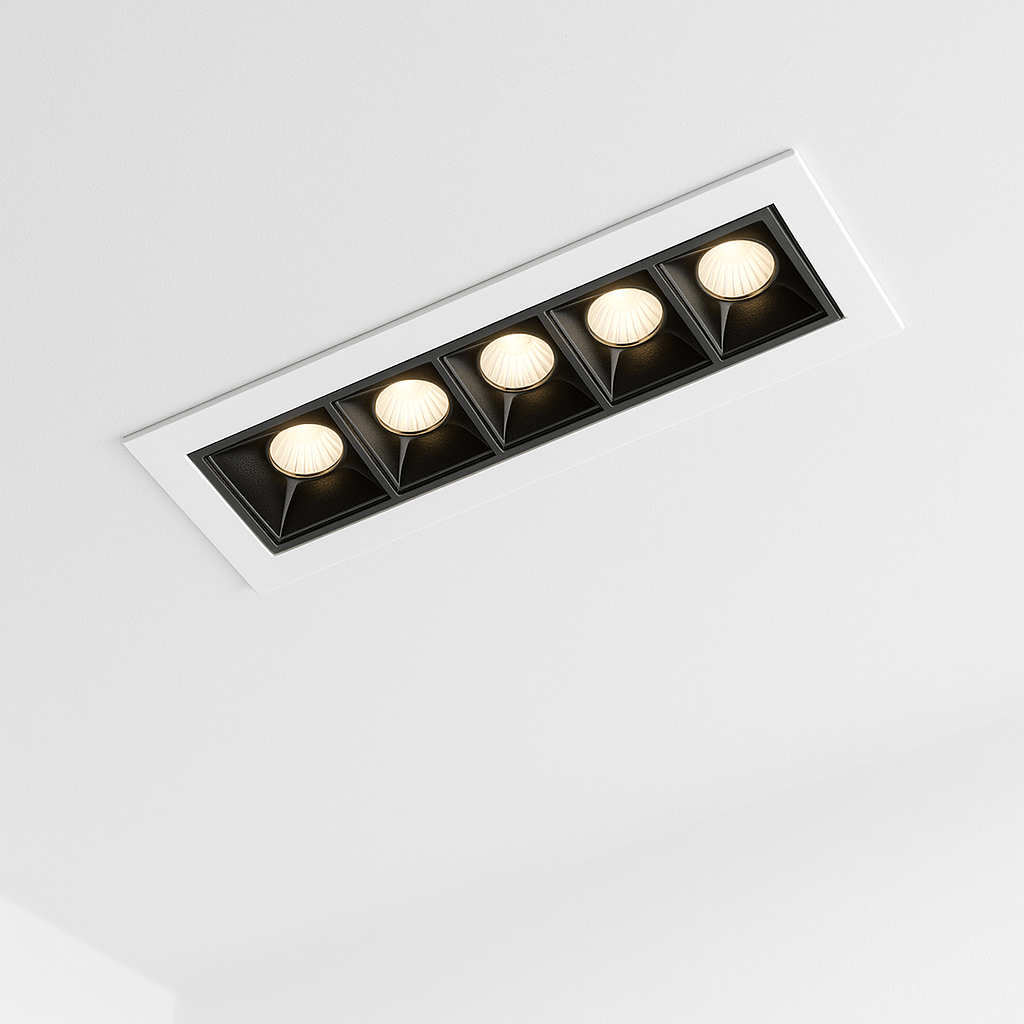

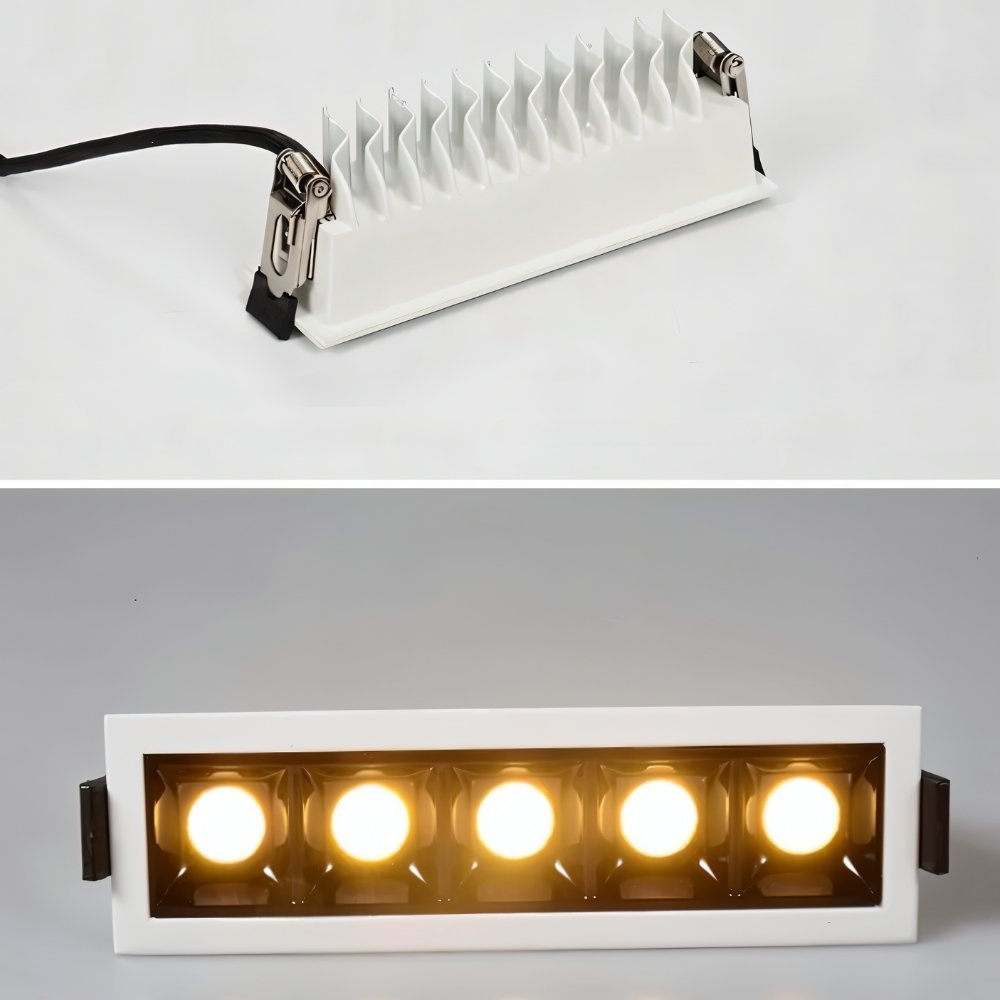

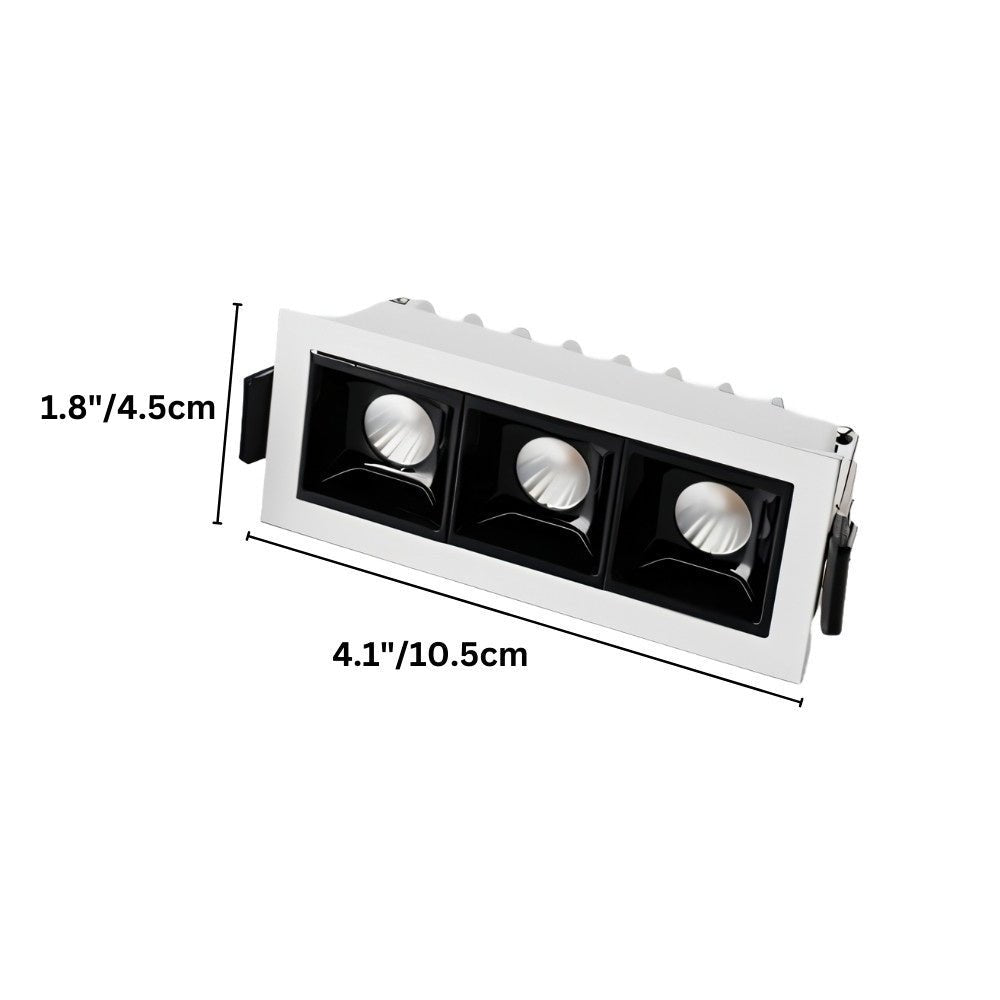

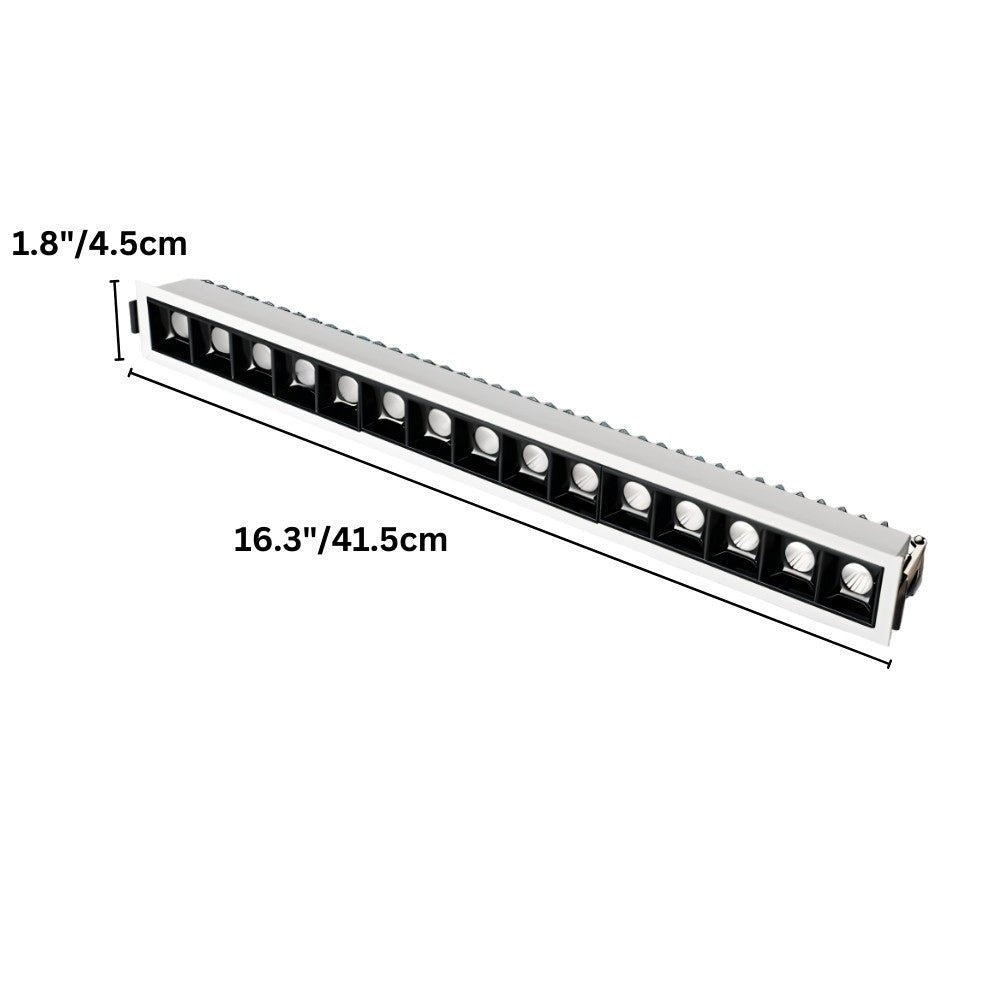

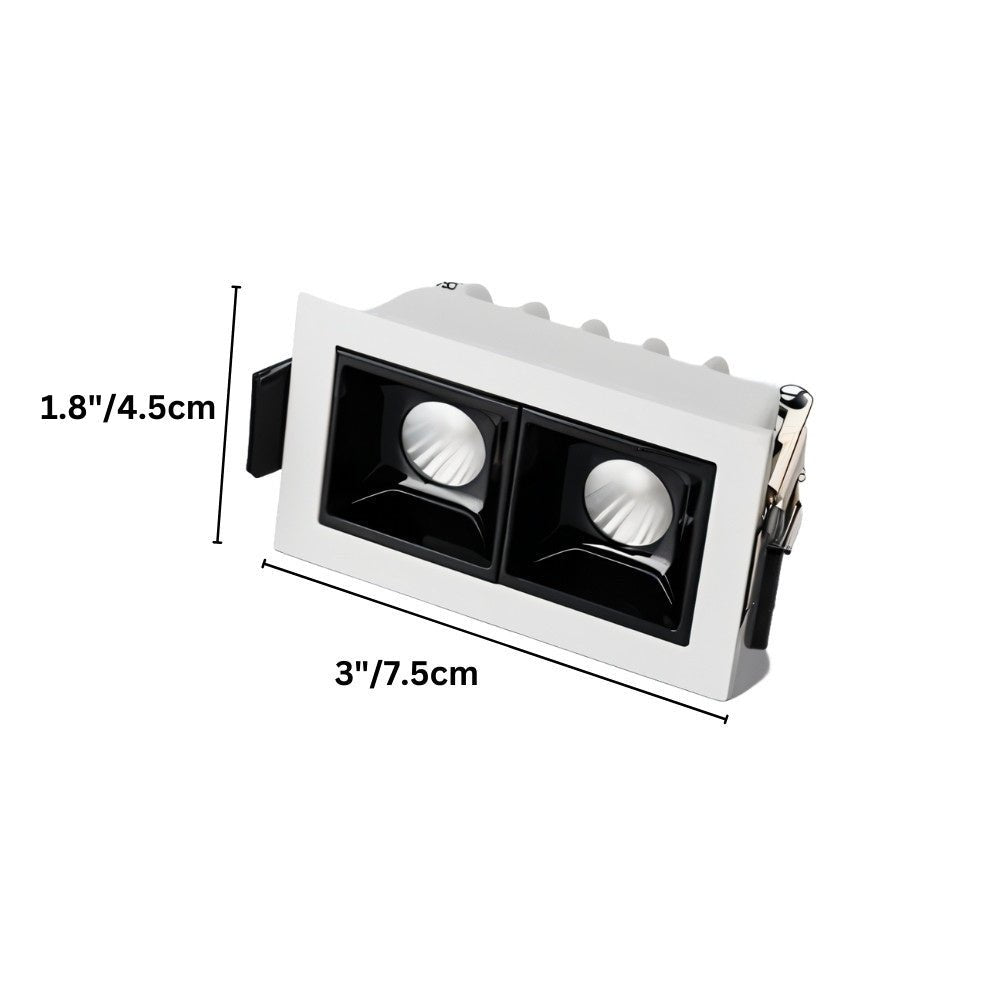

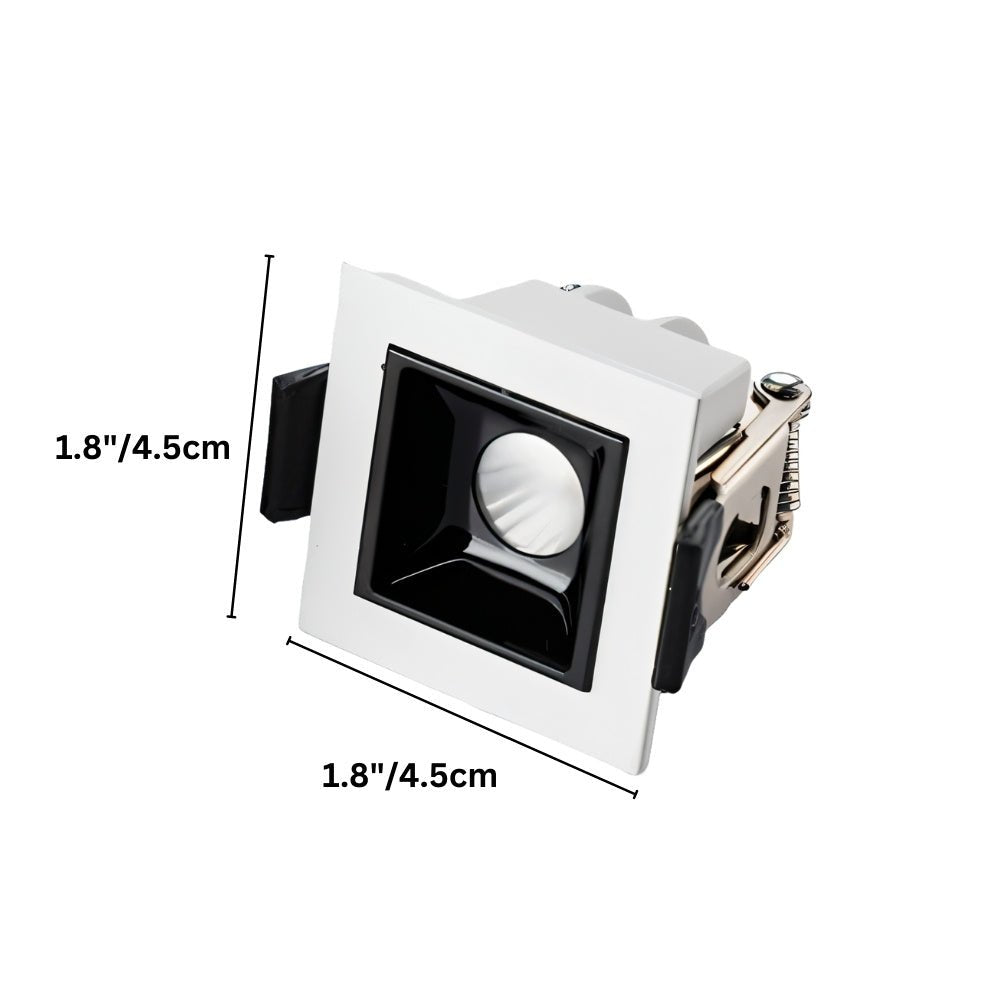

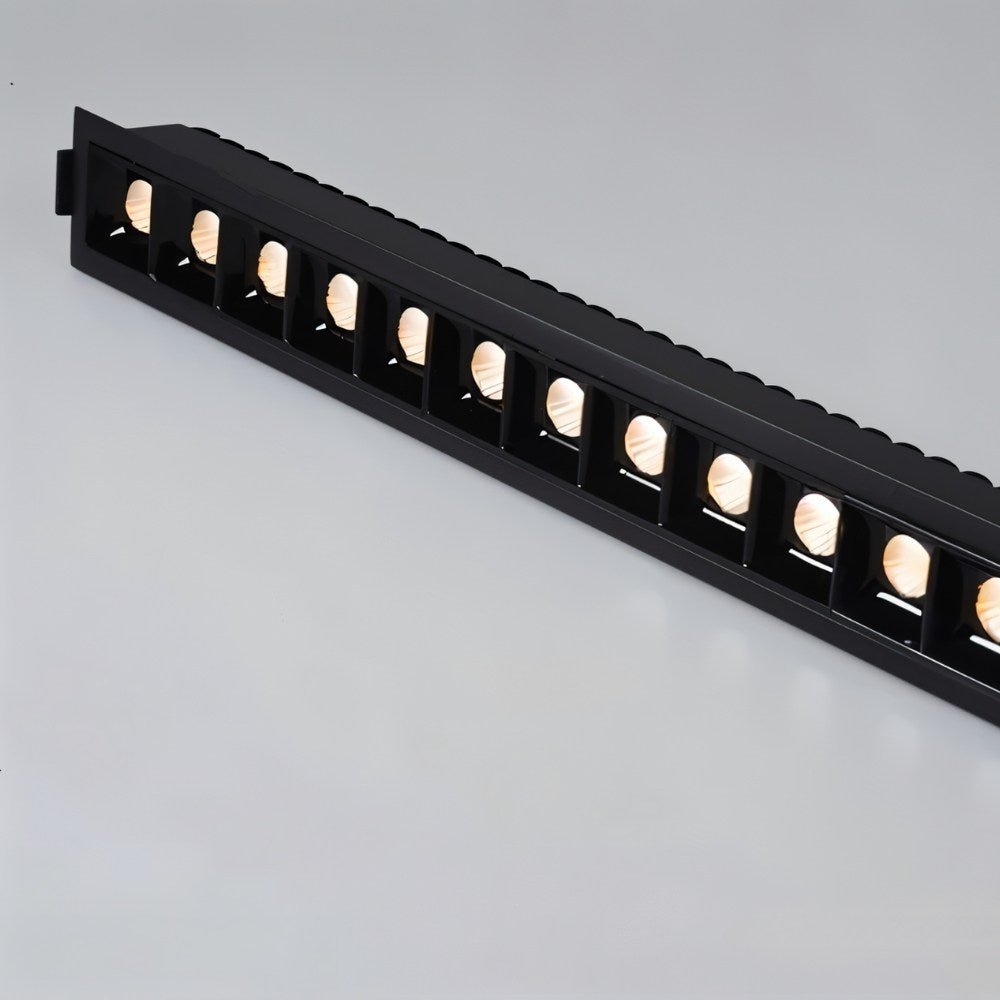

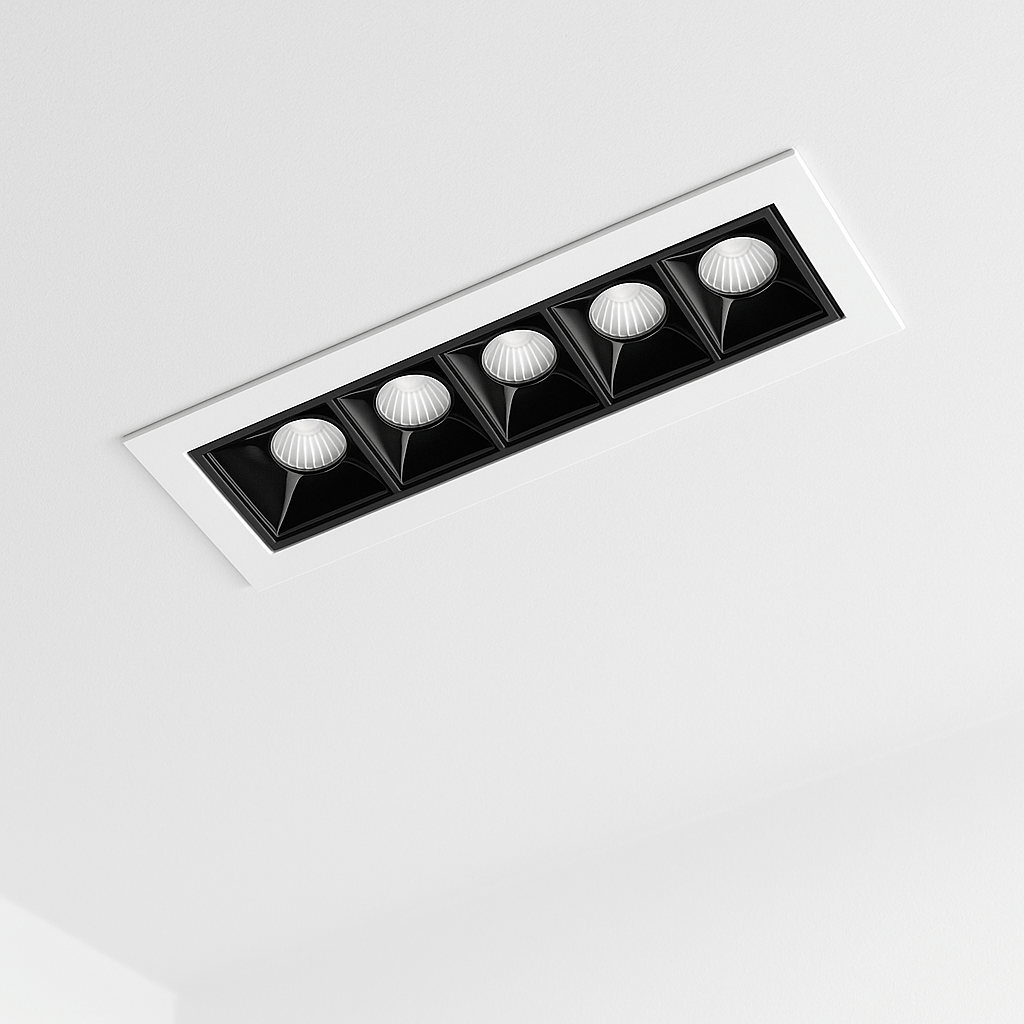

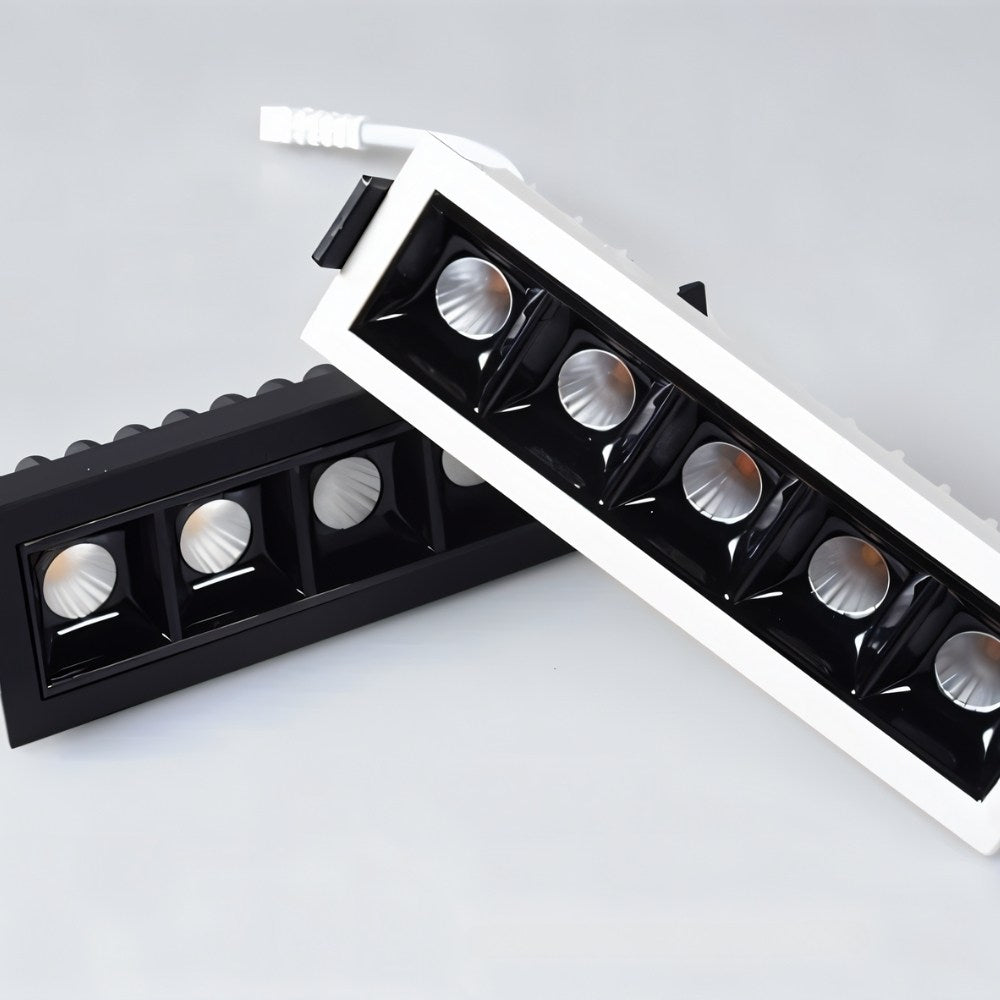

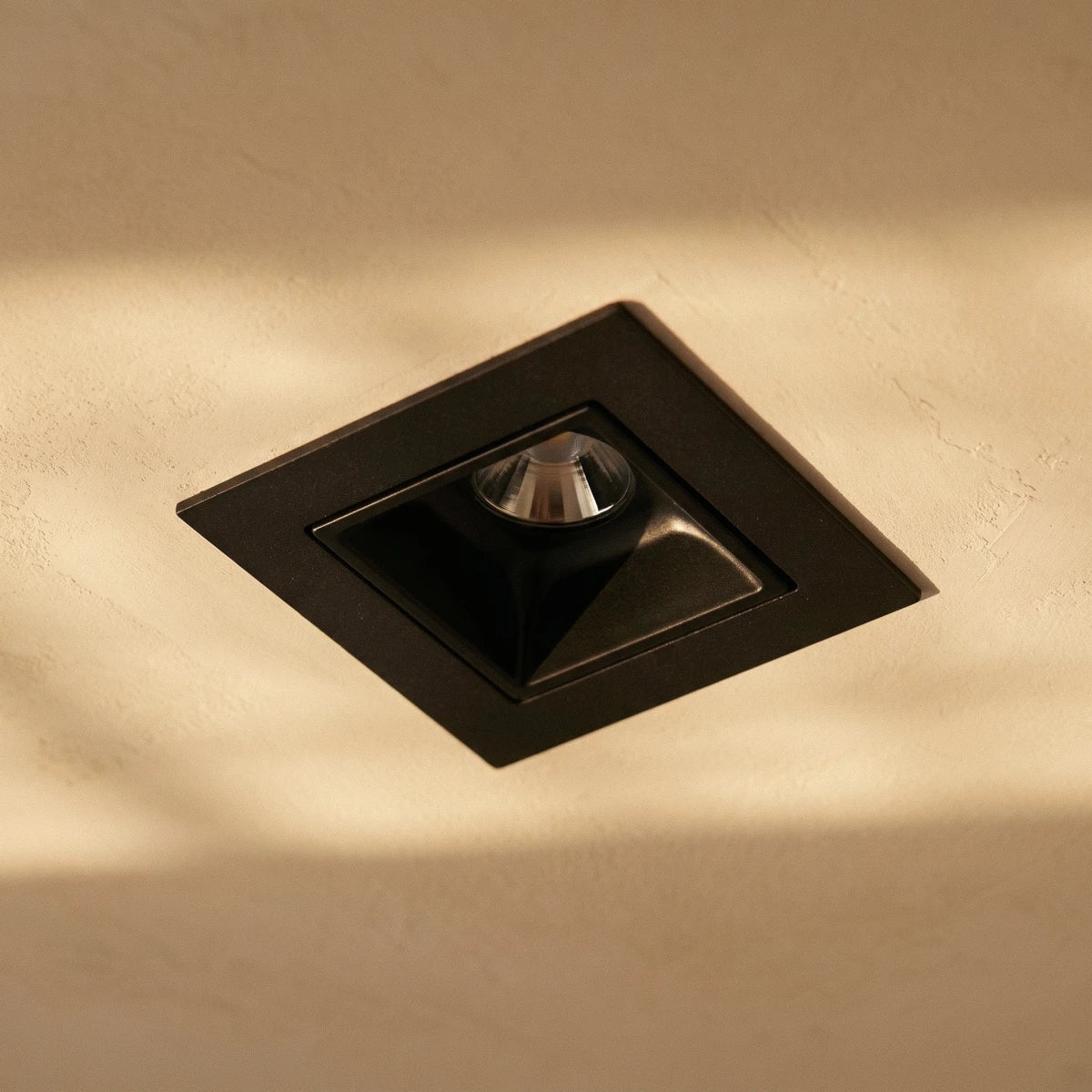

Smukła prostokątna oprawa typu downlight z aluminium, wpuszczana w sufit, z 1-15 kwadratowymi modułami w jednej ramce. Każdy moduł ma zintegrowaną diodę LED o mocy 2 W (220 lm).

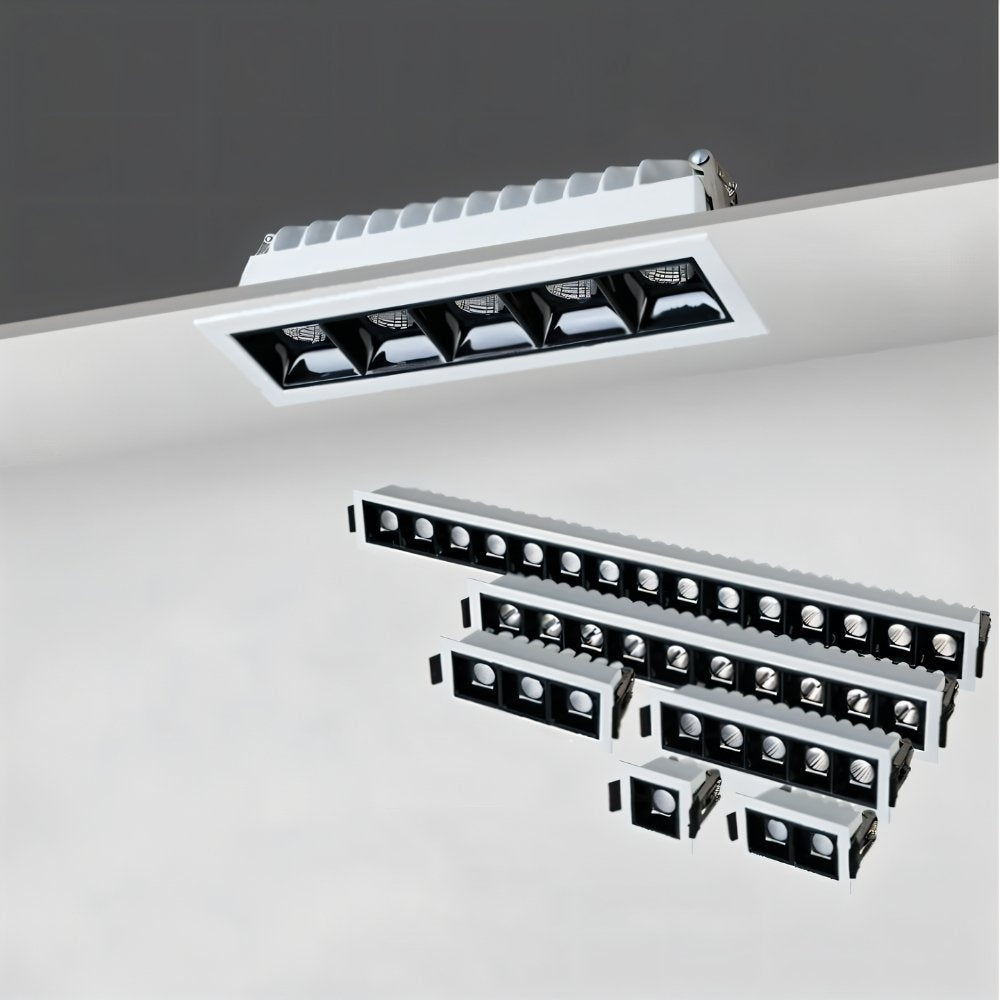

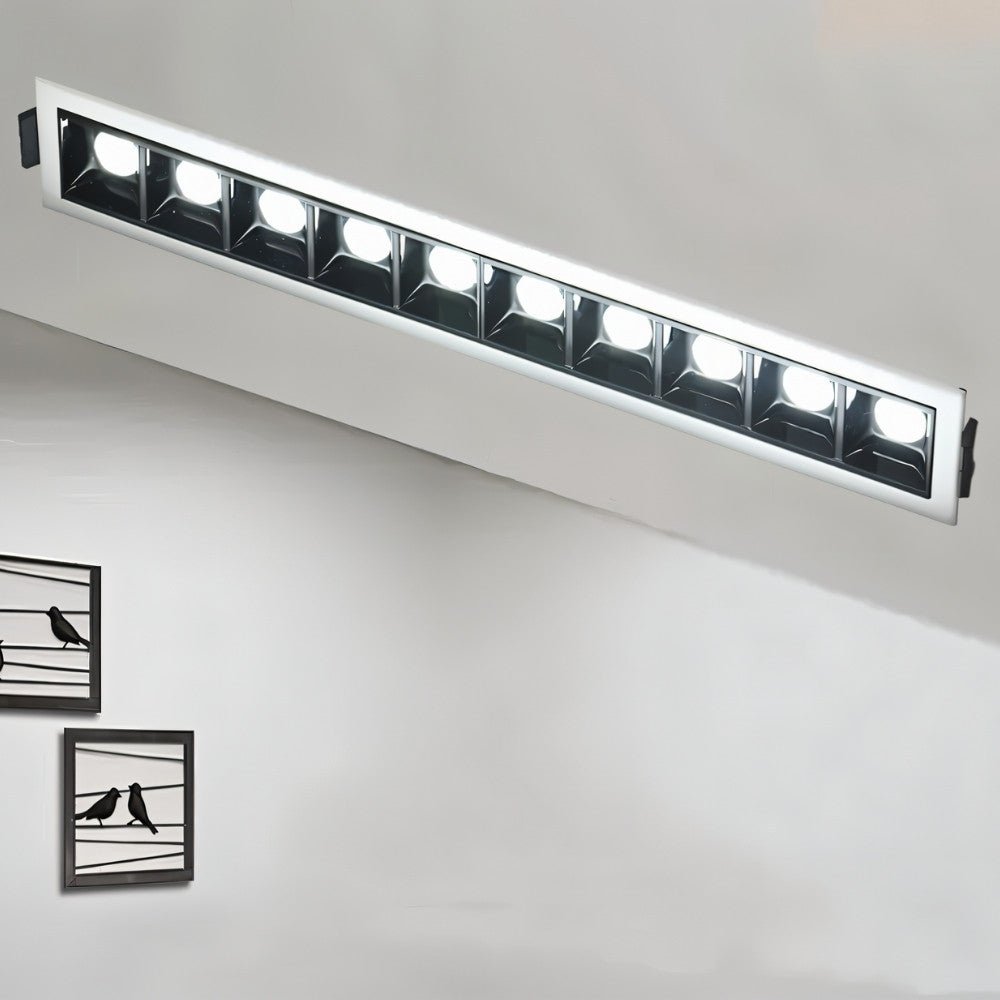

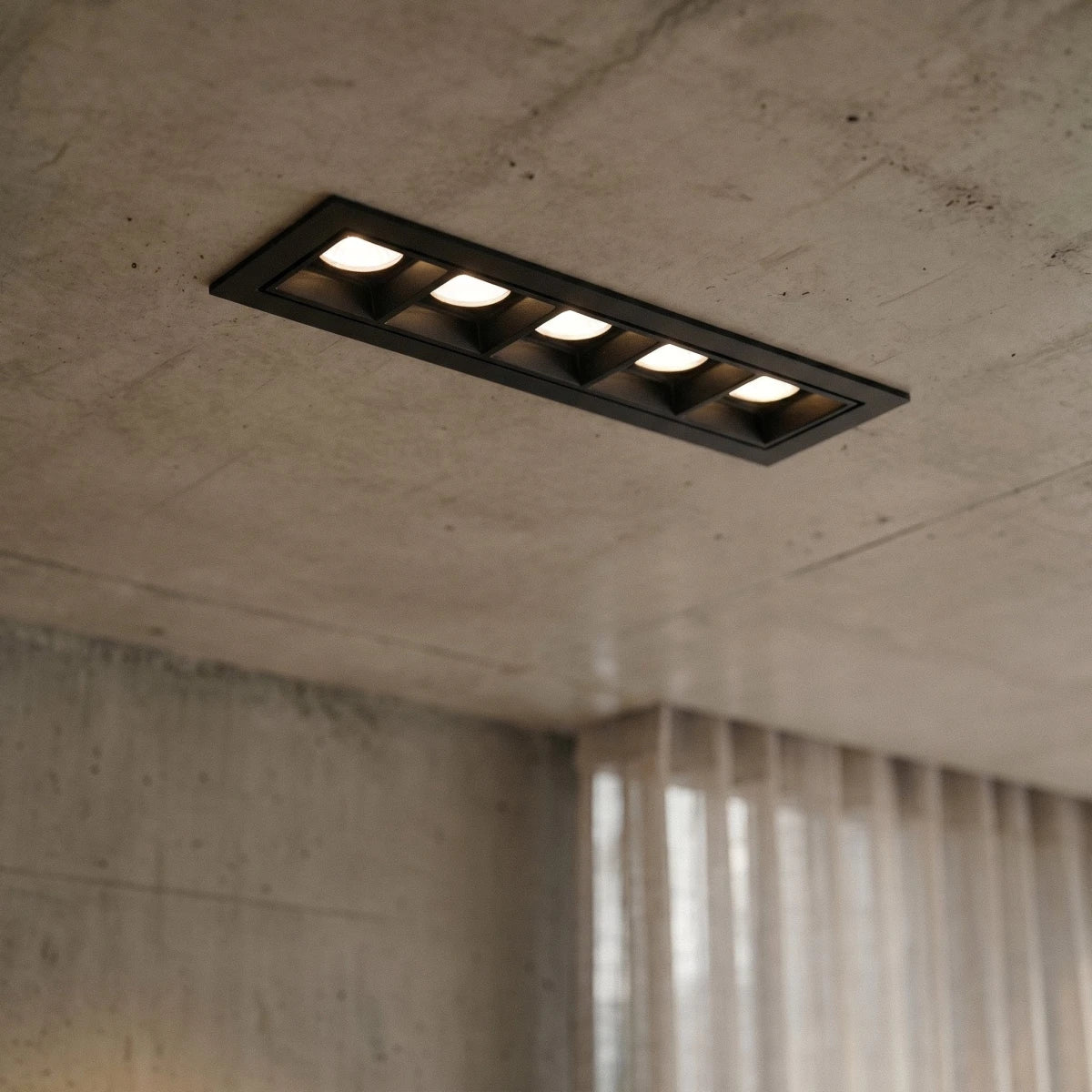

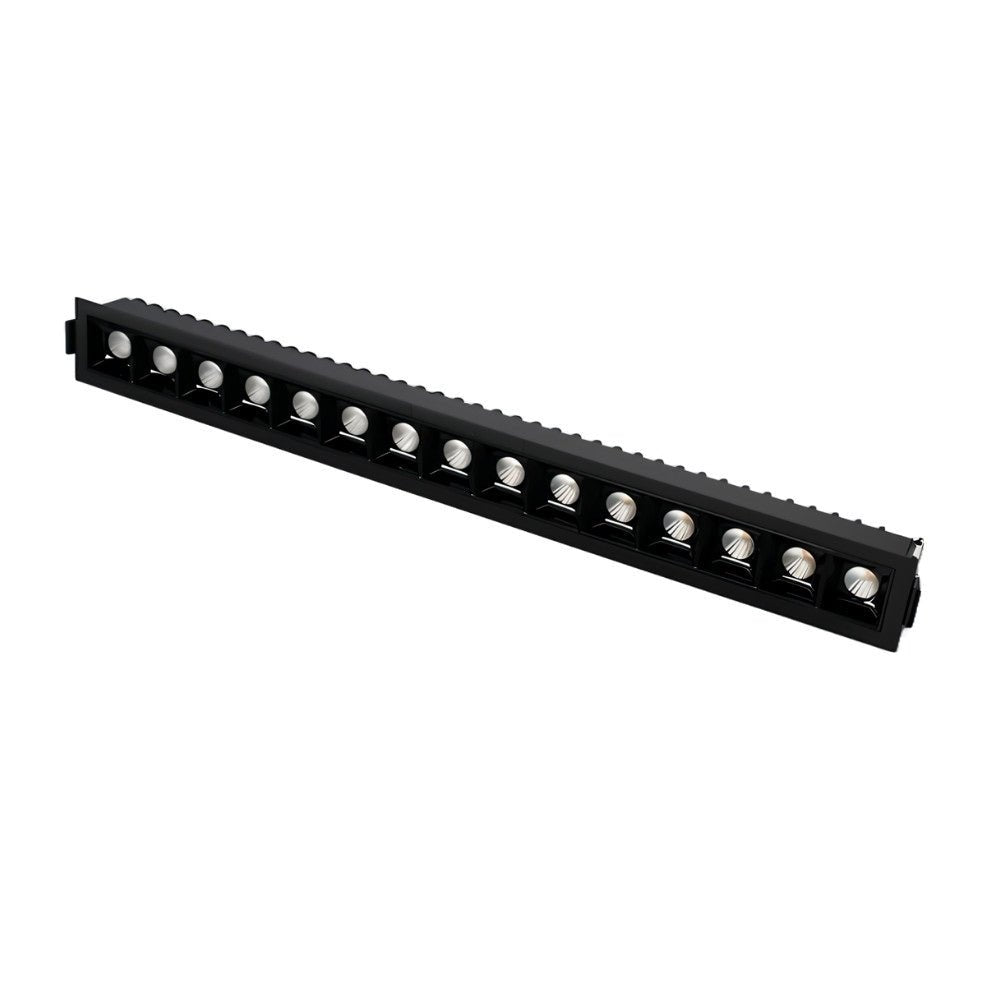

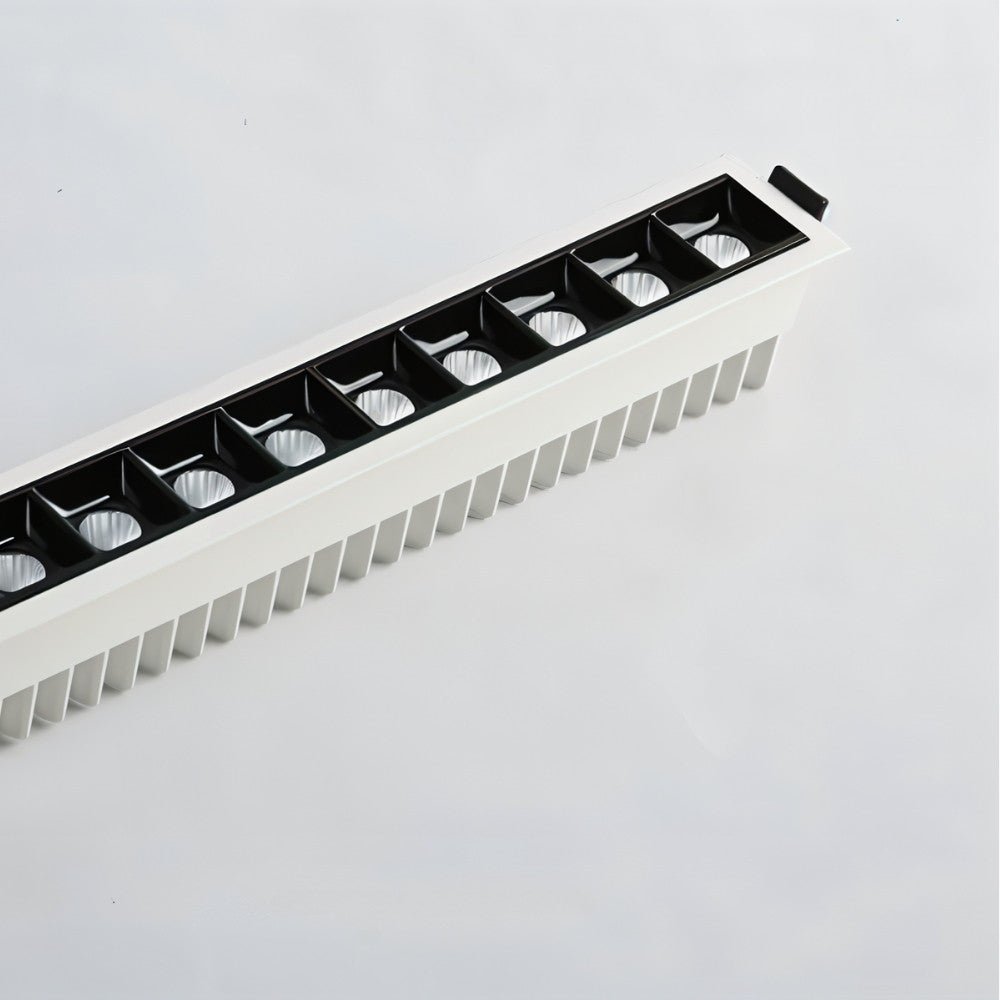

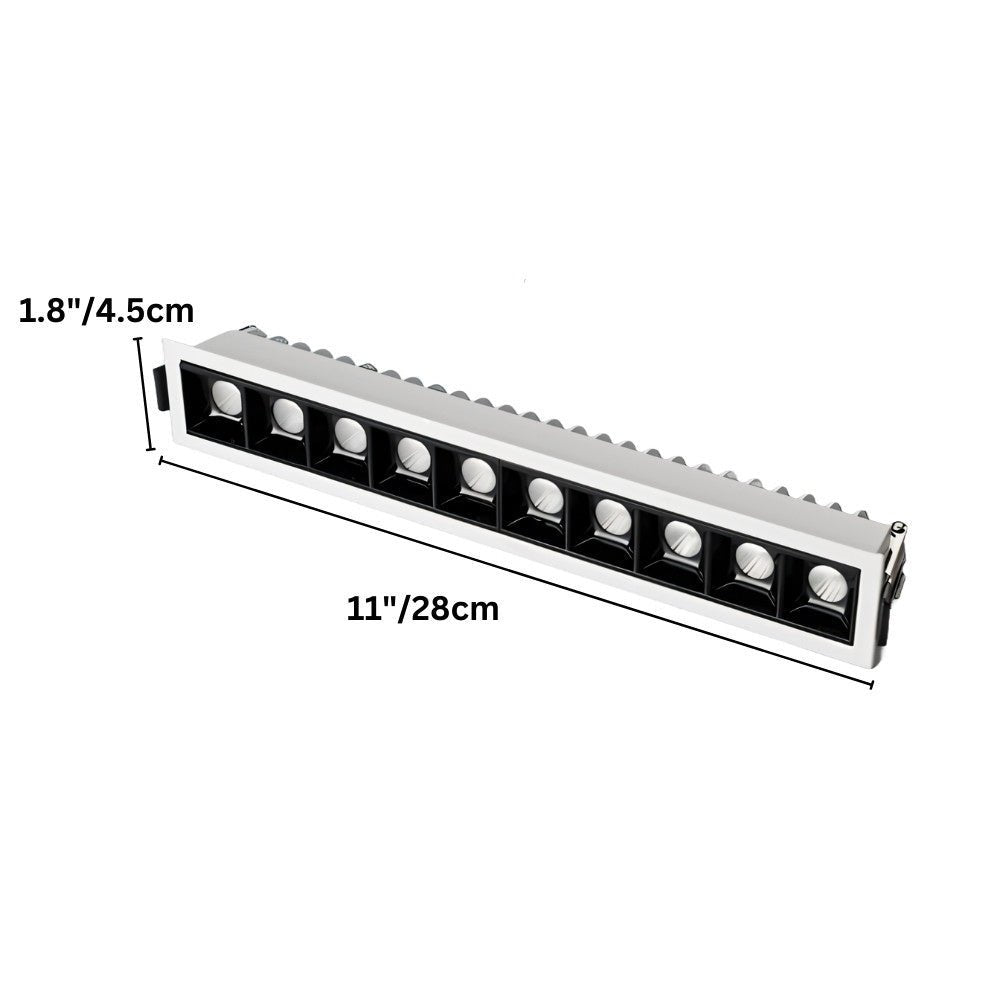

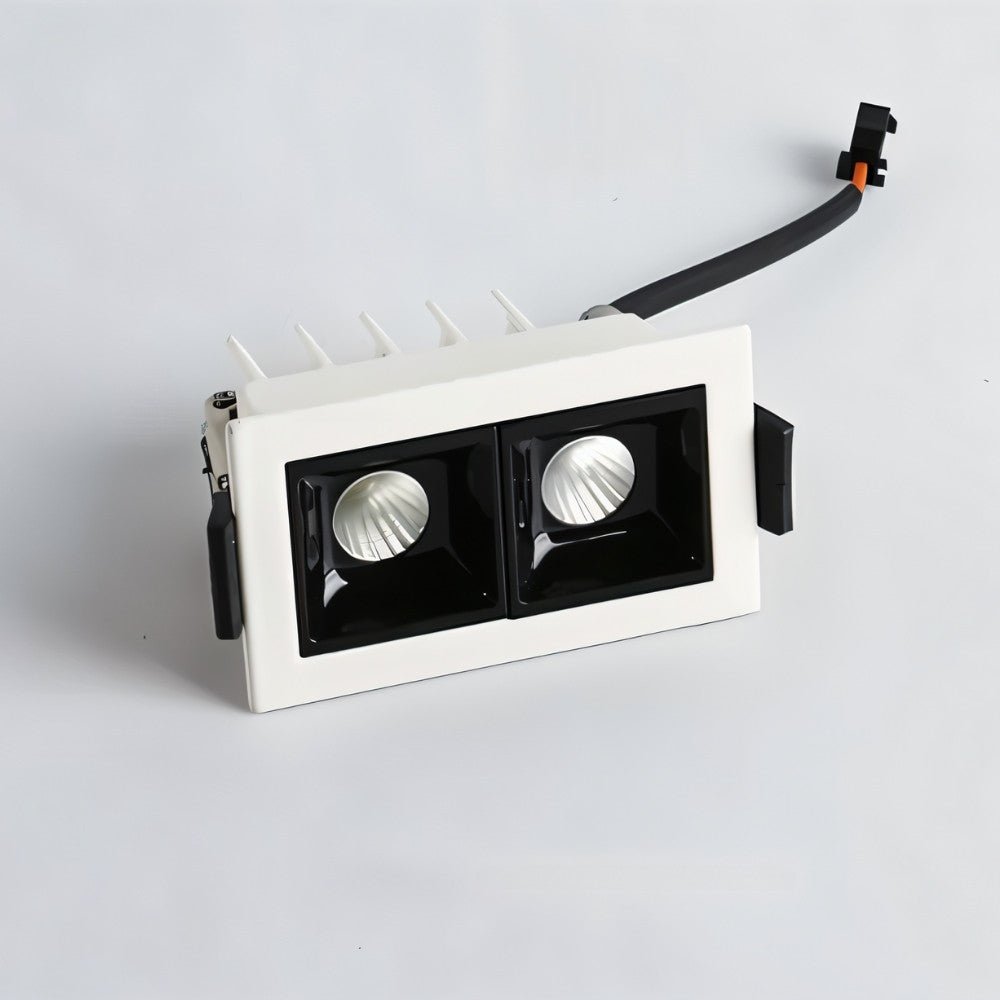

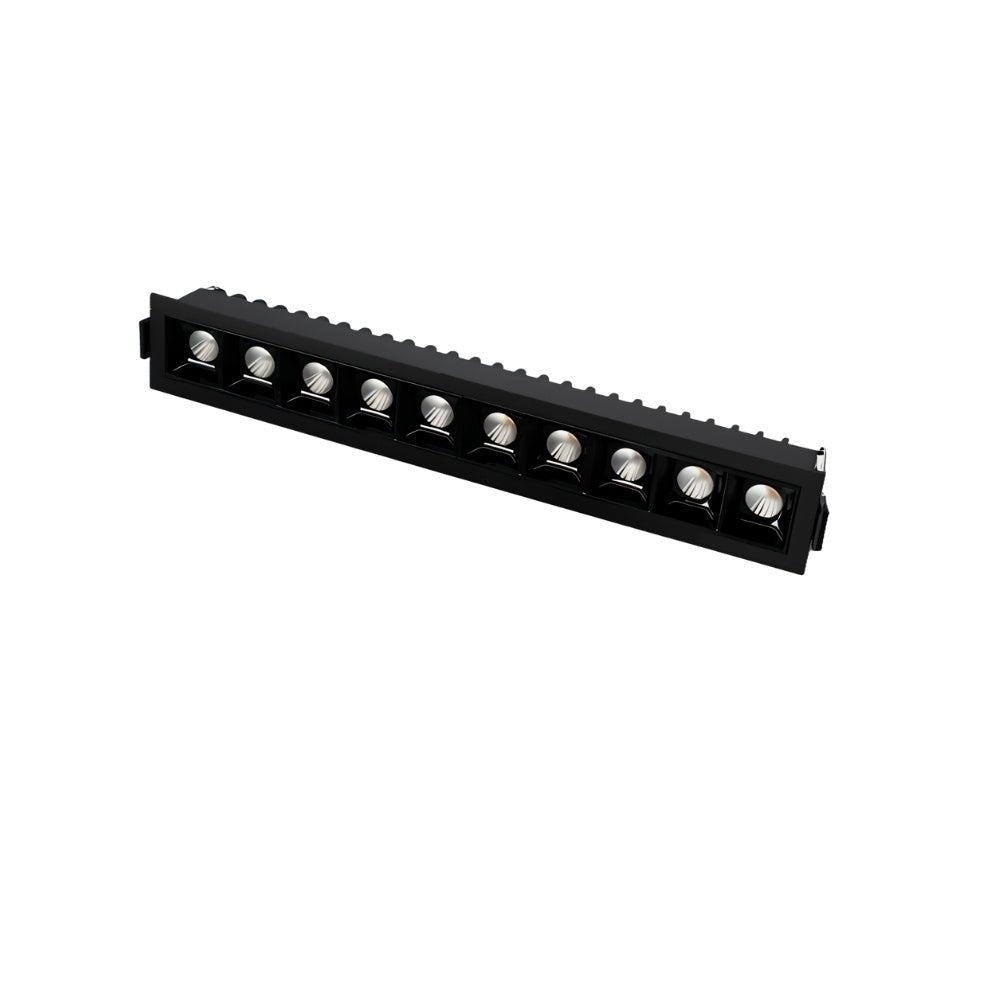

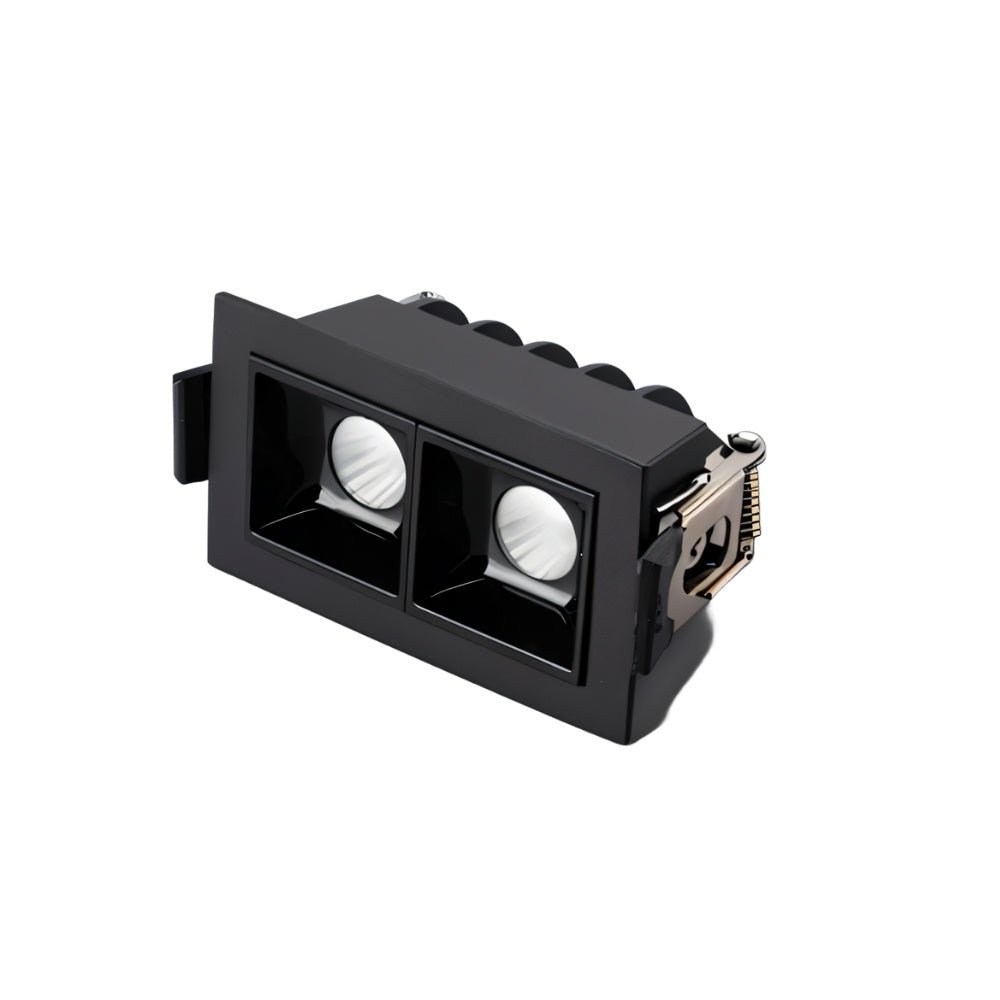

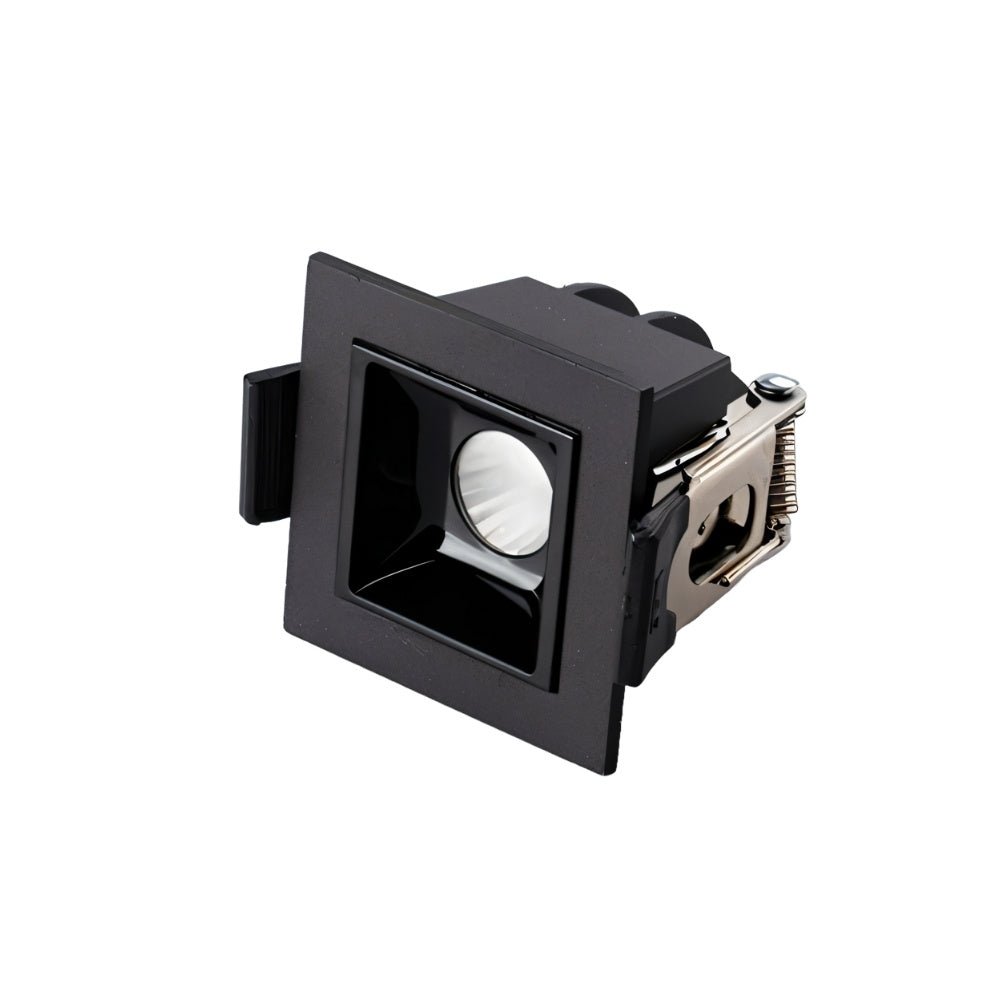

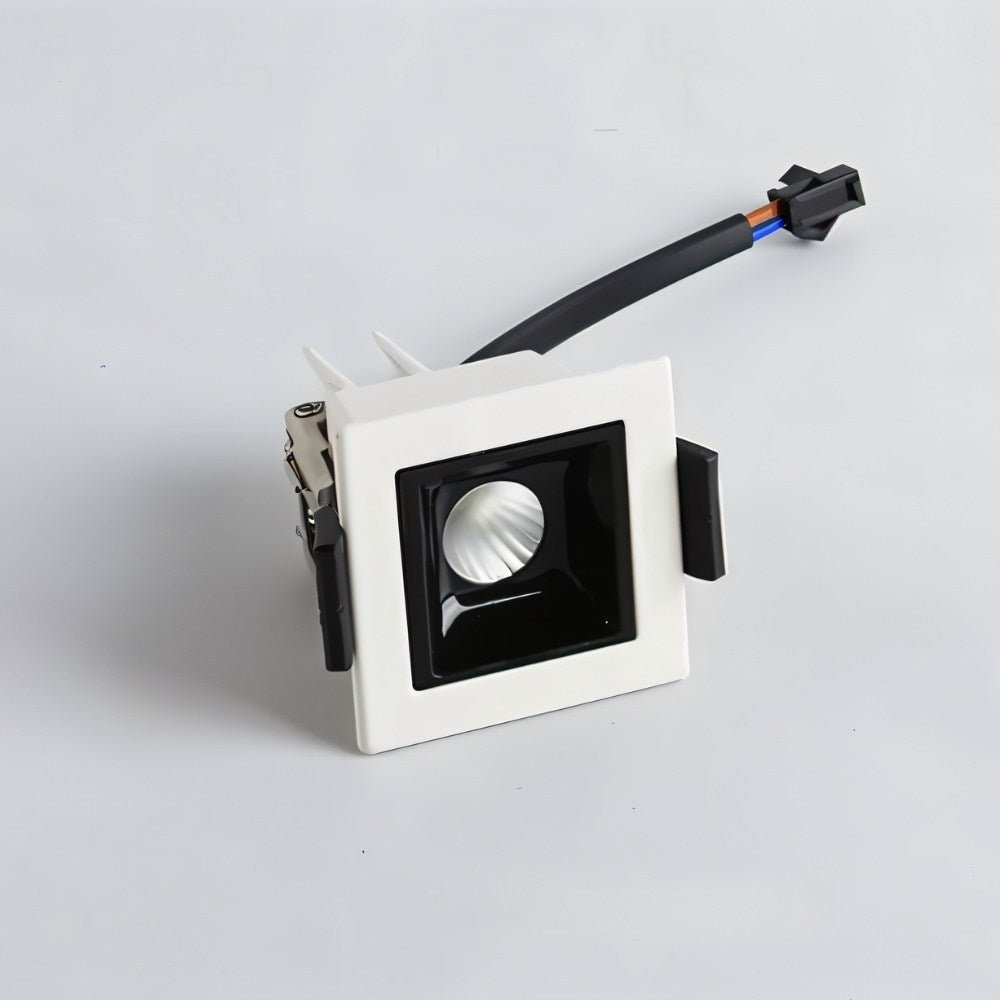

Wybierz 1, 2, 3, 5, 10 lub 15 modułów w czarnej albo białej ramce, w barwie ciepłej, neutralnej lub chłodnej bieli. Każdy rozmiar jest dostępny w wersji ściemnialnej lub nieściemnialnej. Oprawa pasuje do korytarzy, przejść i kuchni.

Downlighty montuje się w suficie lub na jego powierzchni i podłącza bezpośrednio do puszki przyłączeniowej w suficie. To, który sposób dotyczy danego modelu, całkowicie zmienia zakres prac, dlatego przed rozpoczęciem wycinania czegokolwiek potwierdź rodzaj montażu w powyższej sekcji „Specyfikacja produktu” — wycięcia nie da się cofnąć.

Zanim zaczniesz

• Rodzaj montażu: wpuszczany, częściowo wpuszczany, natynkowy, bezramkowy lub na szynie. Powyższa specyfikacja określa, który wariant dotyczy Twojego modelu.
• Rodzaj sufitu: większość modeli nadaje się do płyt gipsowo-kartonowych. Sufity betonowe i podwieszane wymagają innych elementów mocujących, a w przypadku betonu także wiertnicy rdzeniowej.

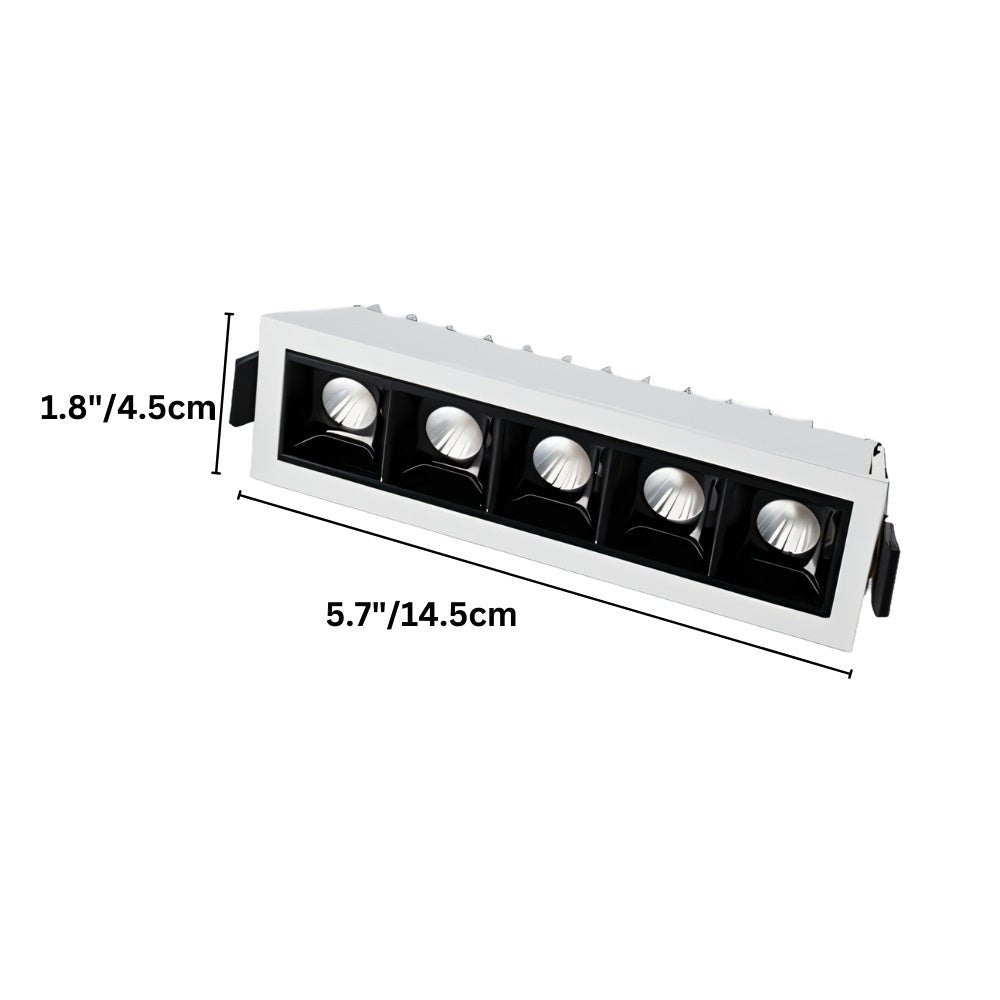

• Głębokość przestrzeni: oprawa wpuszczana wymaga wolnej przestrzeni nad sufitem na korpus i zasilacz. Porównaj podaną powyżej głębokość z rzeczywistą dostępną przestrzenią, uwzględniając także izolację.
• Zasilanie: wszystkie modele podłącza się na stałe do puszki przyłączeniowej w suficie.
• Ściemnianie: wiele modeli można ściemniać za pomocą zgodnego zasilacza i ściemniacza ściennego. Zarówno zasilacz, jak i ściemniacz muszą być odpowiednie do danej oprawy.
• Wersja bezramkowa: oprawę bezramkową wykańcza się tynkiem, dlatego jej montaż wymaga prac mokrych. Zaplanuj go przed wykończeniem sufitu.

Potrzebne narzędzia

• Wiertarka
• Otwornica lub piła do płyt gipsowo-kartonowych, do opraw wpuszczanych i bezramkowych
• Śrubokręt
• Próbnik napięcia
• Ściągacz izolacji
• Złączki skręcane lub złączki zaciskowe
• Śruby i kołki, do montażu natynkowego
• Poziomica
• Miarka i ołówek

Montaż

1. Wyłącz zasilanie

Wyłącz obwód w rozdzielnicy lub na panelu wyłączników i przed rozpoczęciem prac sprawdź napięcie przy puszce za pomocą próbnika napięcia.

2. Zaznacz i wytnij otwór

Dotyczy wyłącznie opraw wpuszczanych i bezramkowych. Użyj dołączonego szablonu, aby zaznaczyć wycięcie, a przed cięciem sprawdź, czy nad linią cięcia nie znajdują się belki, rury ani przewody. Wycinaj powoli za pomocą otwornicy lub piły do płyt gipsowo-kartonowych. Oprawa bezramkowa wymaga większej głębokości i dokładniejszego przygotowania niż standardowa oprawa wpuszczana.

3. Zamontuj obudowę lub elementy mocujące

• Wpustowe i bezramkowe: wsuń obudowę w otwór i pozwól, aby sprężyste zaciski docisnęły ją do płyty gipsowo-kartonowej. Oprawy bezramkowe mogą wymagać wykonania konstrukcji między belkami, aby zachować równą linię.
• Półwpustowe: część obudowy znajduje się poniżej sufitu; zamocuj ją zgodnie z dołączoną instrukcją.
• Natynkowe: przymocuj bezpośrednio do sufitu lub istniejącej puszki przyłączeniowej za pomocą śrub i kołków.
• Szynowe: najpierw zamontuj szynę, a następnie zablokuj na niej oprawę.

4. Podłącz przewody

• Przewód fazowy do przewodu fazowego: czarny, brązowy lub zacisk oznaczony L
• Przewód neutralny do przewodu neutralnego: biały, niebieski lub zacisk oznaczony N
• Przewód ochronny do przewodu ochronnego: zielony, zielono-żółty lub goły — do zacisku albo śruby uziemiającej

Zabezpiecz każde połączenie i umieść przewody oraz zasilacz z powrotem we wnęce, z dala od obudowy oprawy, w której gromadzi się ciepło.

5. Wykończenie

Oprawy wpustowe, półwpustowe i natynkowe wykańcza się, przekręcając lub zatrzaskując maskownicę albo obudowę na miejscu. Oprawy bezramkowe wypełnia się, wygładza i maluje tak, aby zlały się z płaszczyzną sufitu. Reflektory szynowe ustawia się po zablokowaniu ich na szynie.

6. Przywróć zasilanie i przetestuj

Włącz ponownie obwód i sprawdź działanie za pomocą włącznika ściennego lub ściemniacza. Ustaw regulowane reflektory, gdy pomieszczenie jest już oświetlone i widać, jak pada światło.

Ważne wskazówki

• Montaż opraw bezramkowych i wpustowych w przypadku prac tynkarskich lub izolacyjnych zleć profesjonalistom.
• Przestrzegaj przepisów dotyczących instalacji elektrycznych obowiązujących w miejscu zamieszkania.
• Używaj wyłącznie zasilacza i ściemniacza określonych dla danej oprawy — niedopasowana para jest najczęstszą przyczyną migotania i przedwczesnej awarii zasilacza.
• Nie dopuszczaj do kontaktu izolacji z obudową oprawy, chyba że ma ona oznaczenie dopuszczające bezpośrednie przykrycie. Zatrzymane ciepło szybko skraca żywotność diod LED.
• Zaplanuj rozstaw przed wycięciem otworów. Downlighty rozmieszczone mniej więcej co metr oświetlają pomieszczenie równomiernie; rozmieszczone na oko ujawnią nierówne odstępy nocą.

Jeśli coś dotyczącego wycięcia, głębokości lub zasilacza jest niejasne, napisz na adres info@clerachic.com, a odpowie Ci pracownik.
