Foco magnético para calha, cabeças de foco e de iluminação descendente, LED, 7.5–40 cm

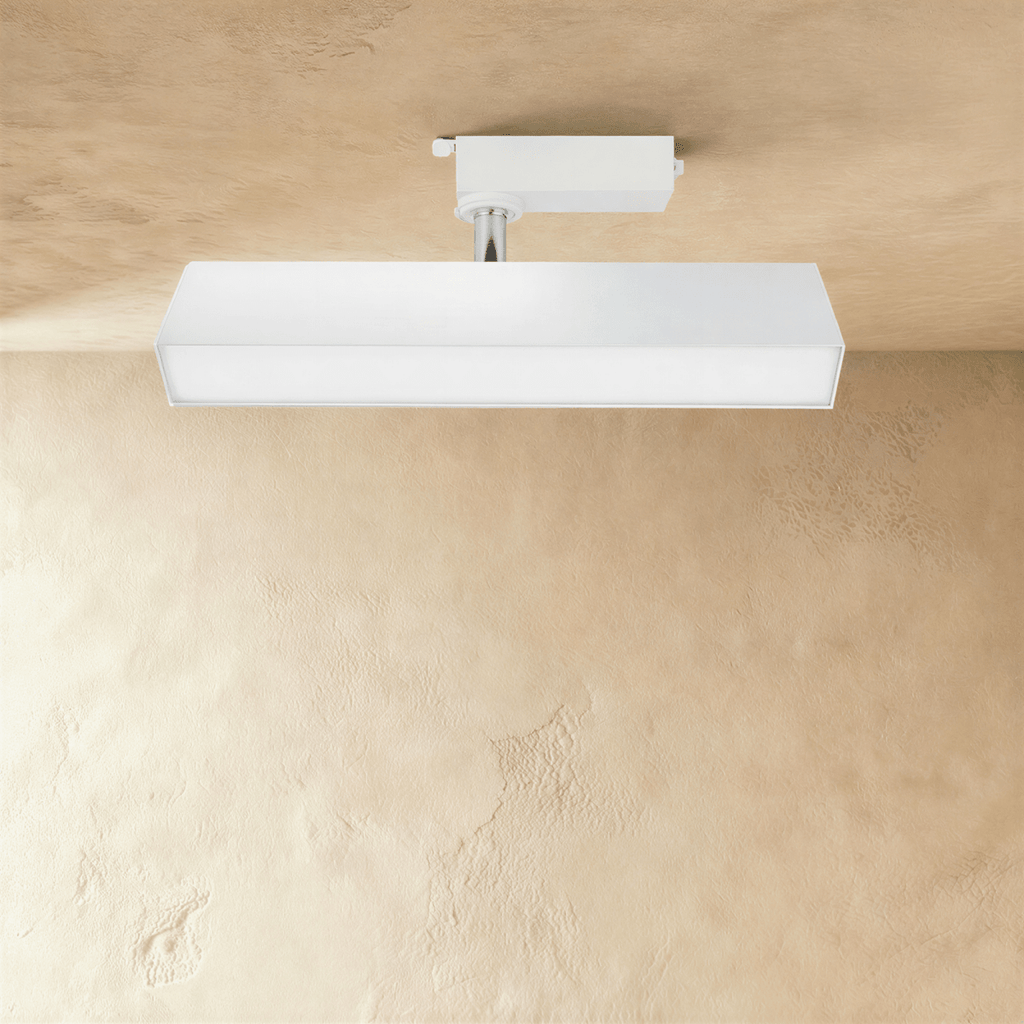

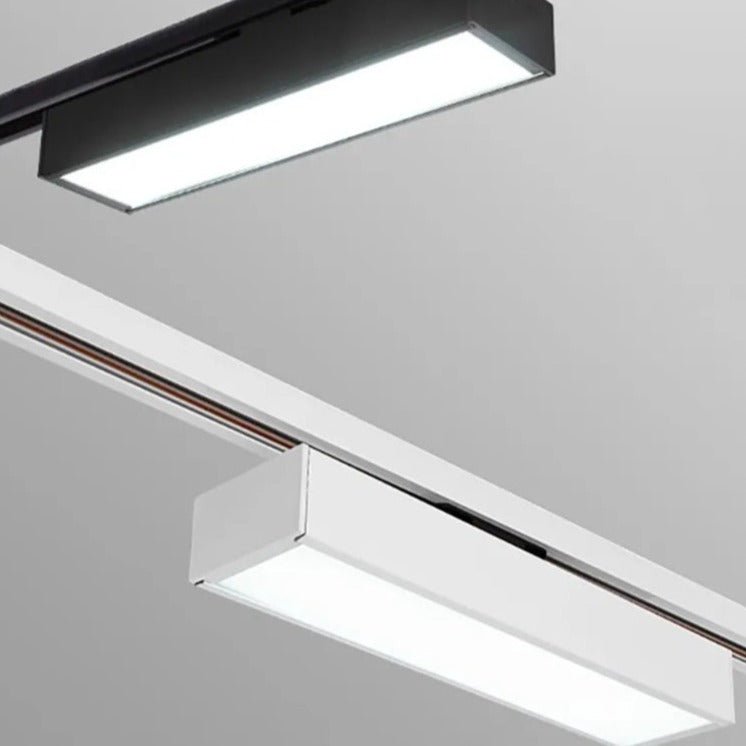

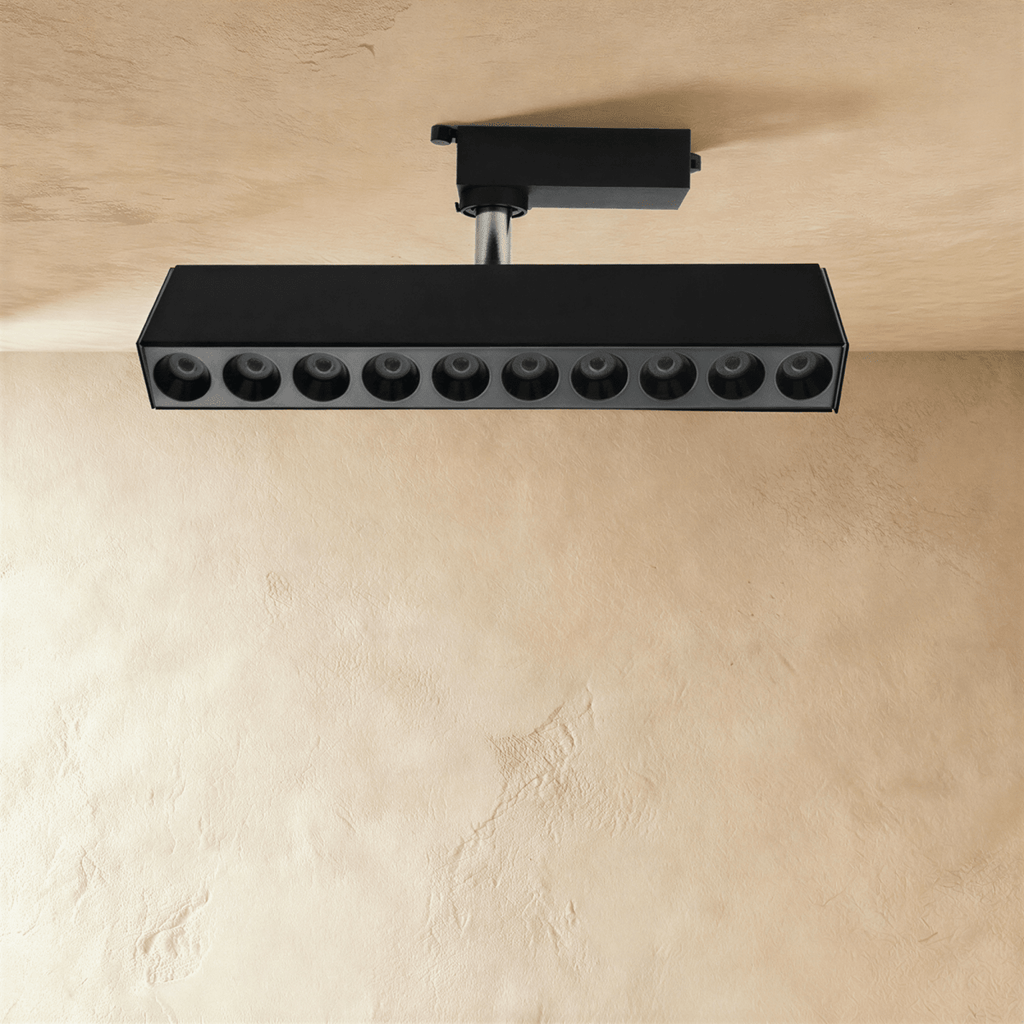

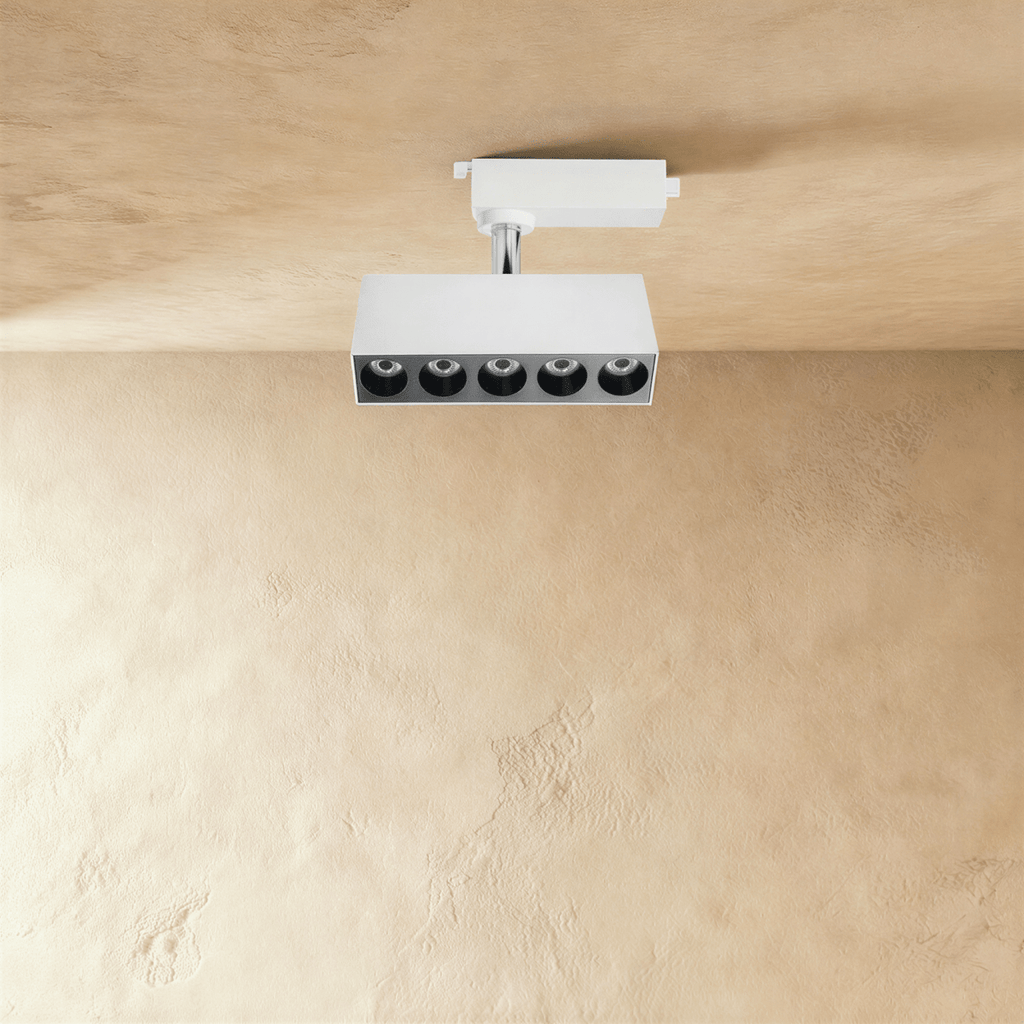

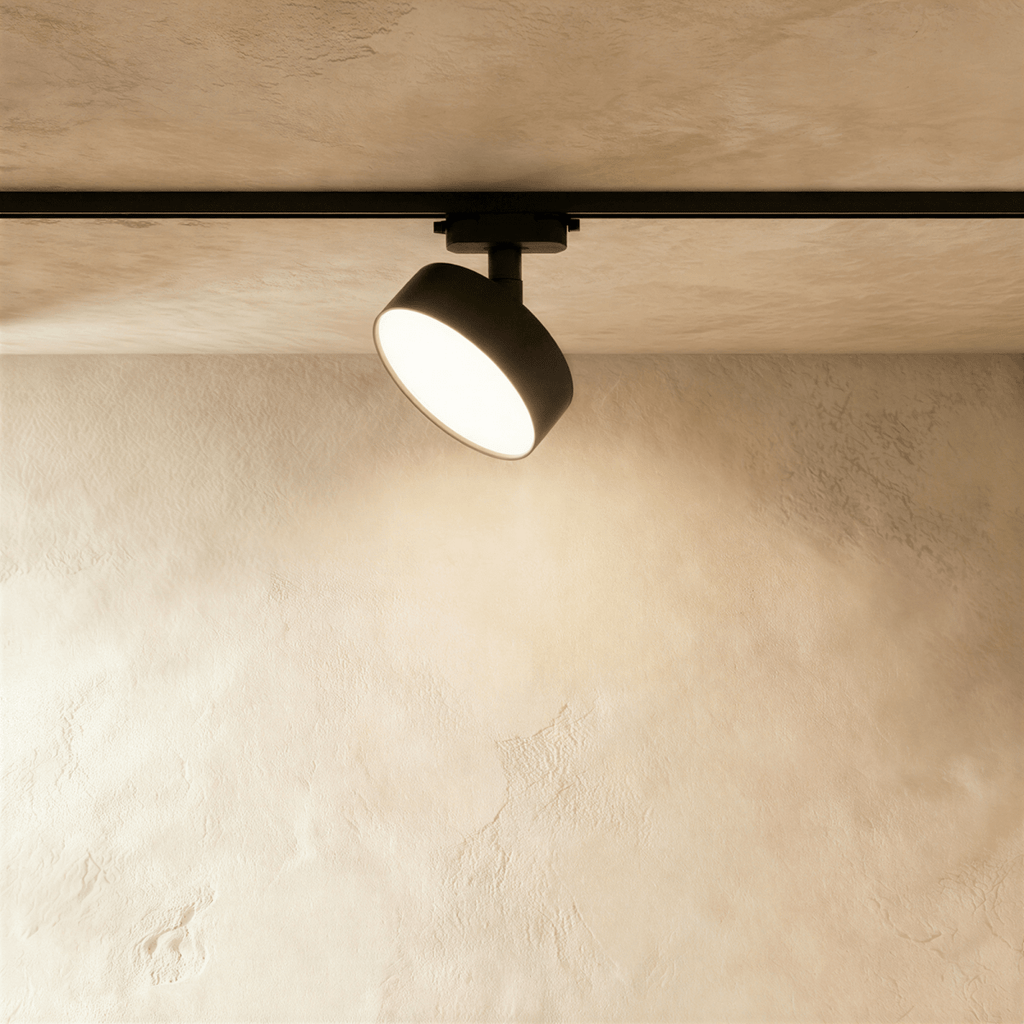

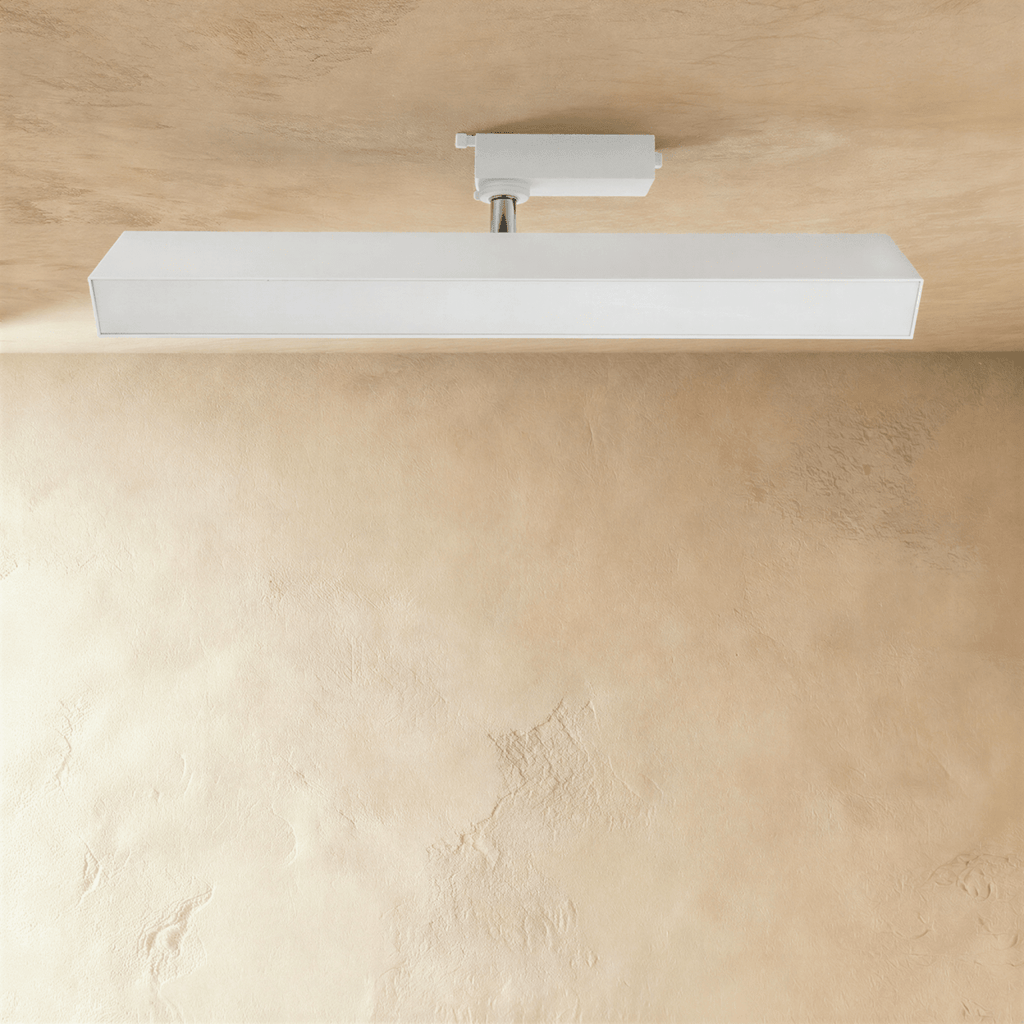

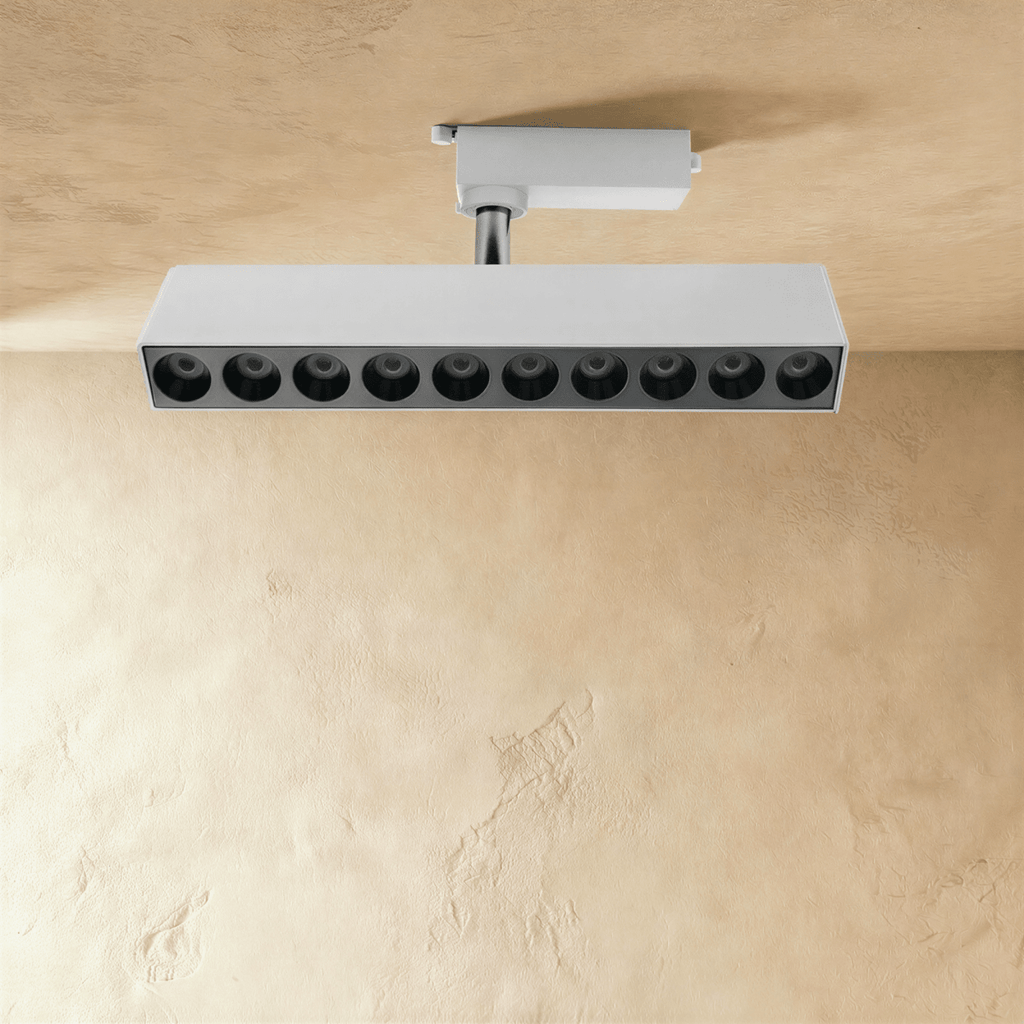

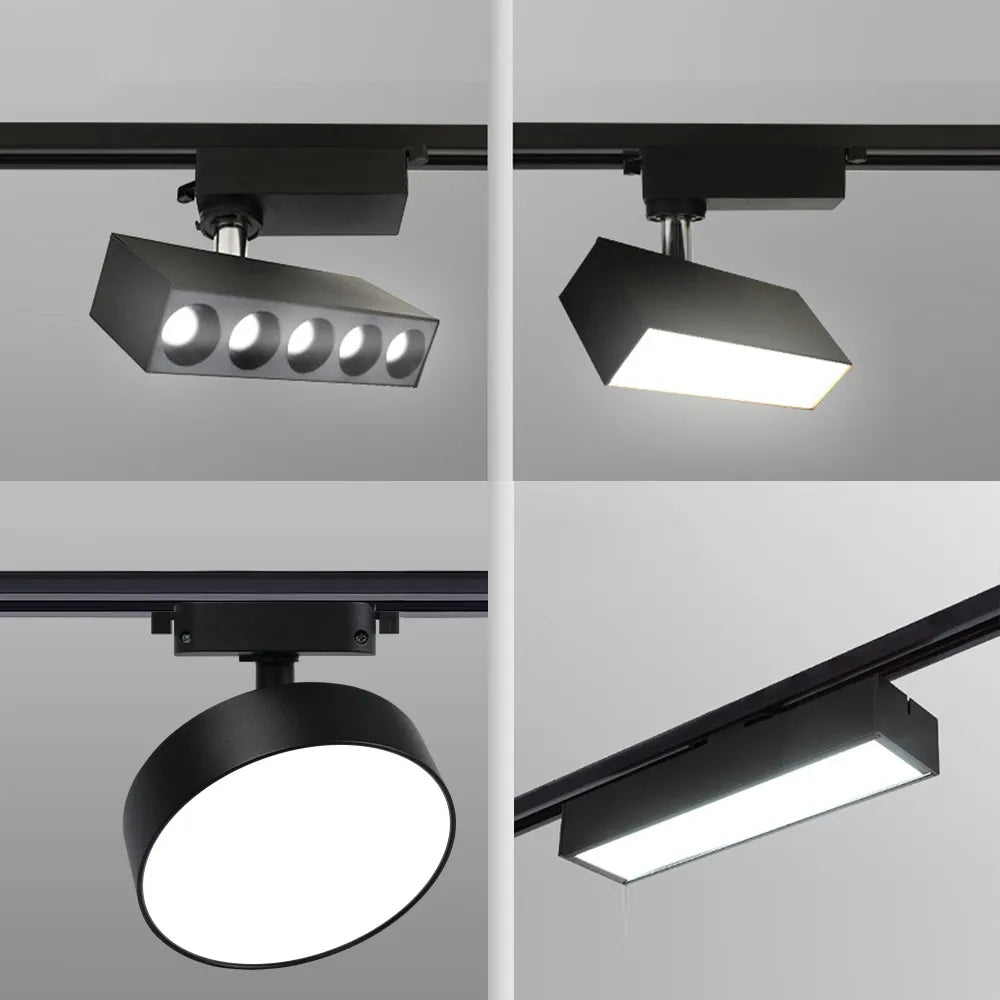

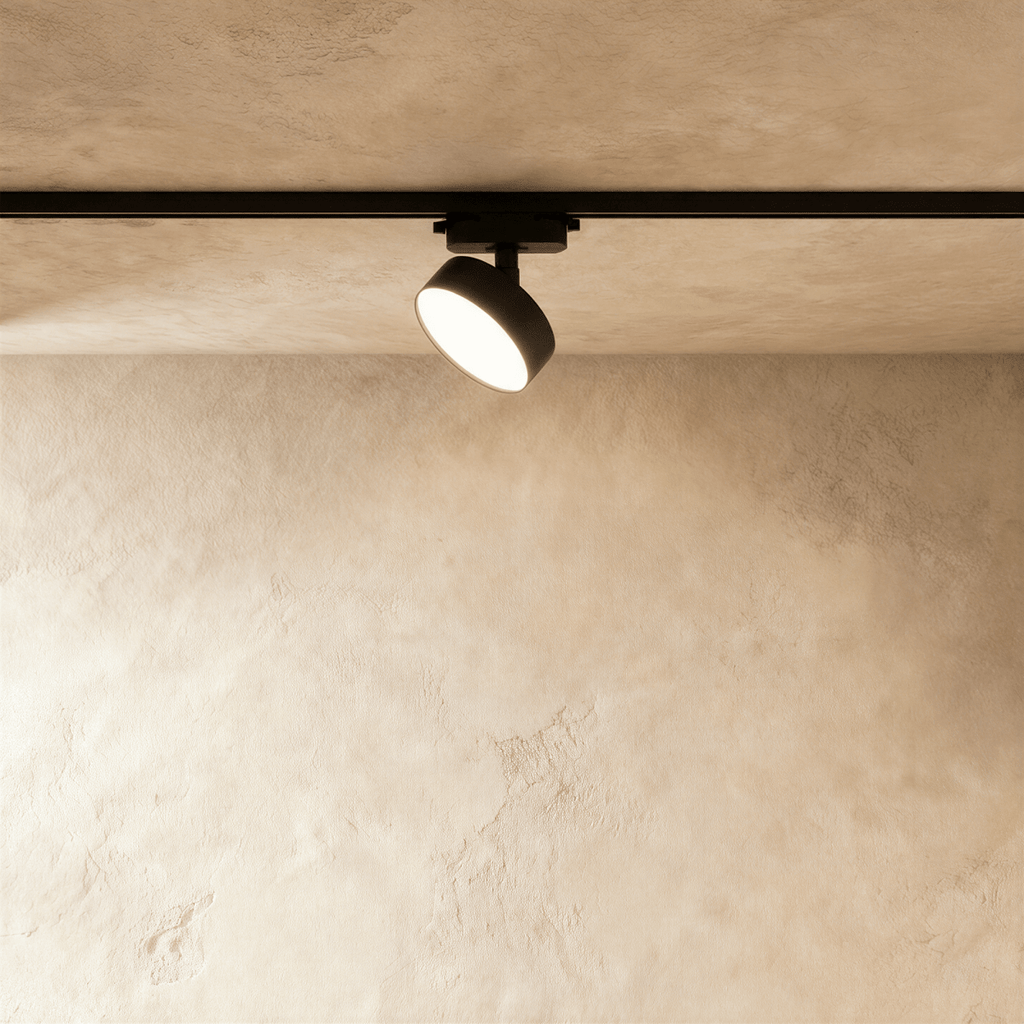

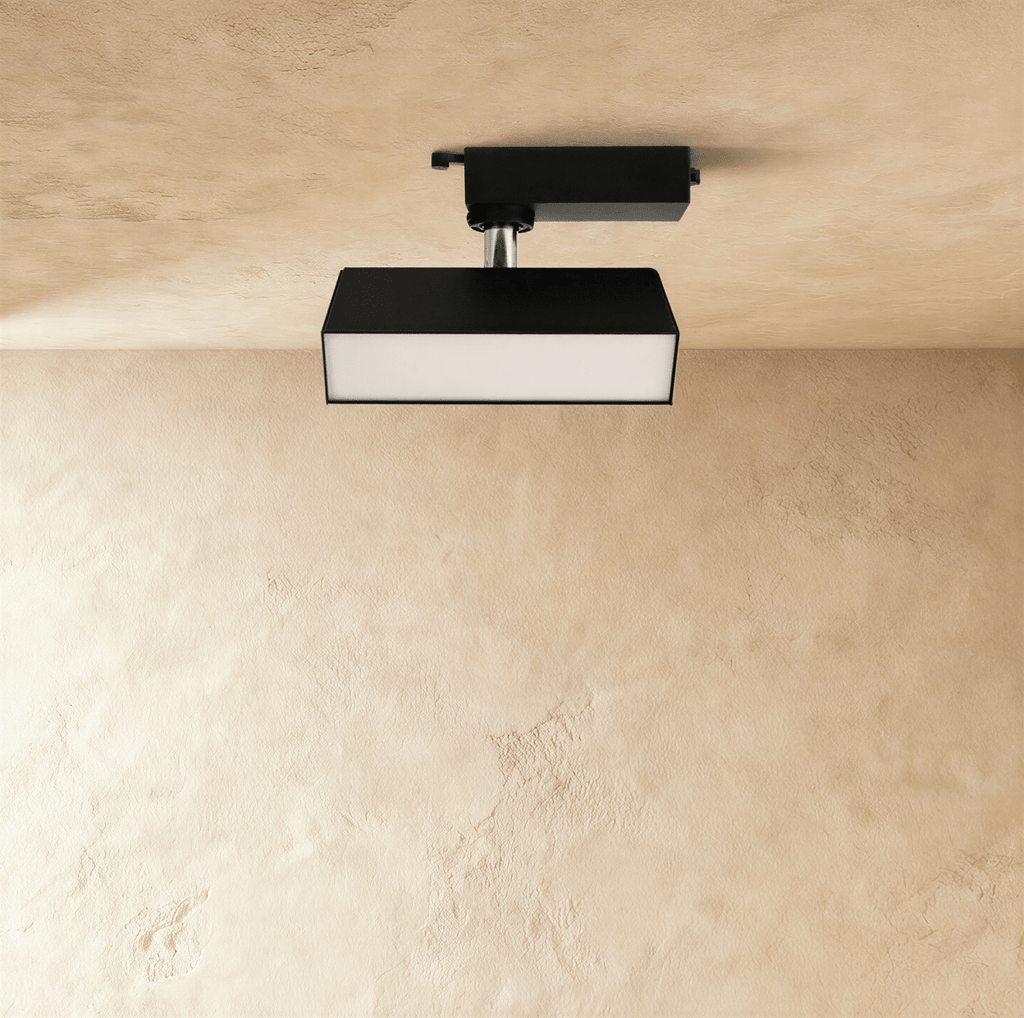

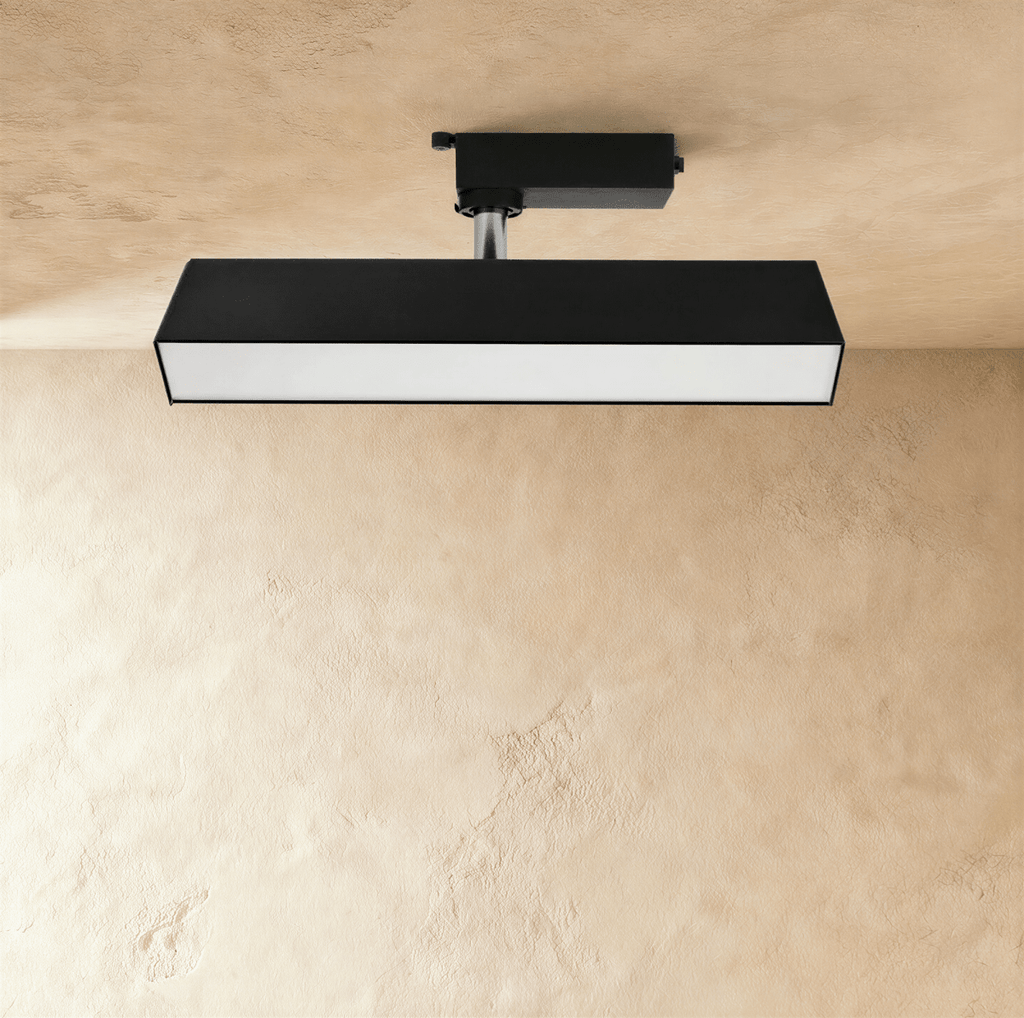

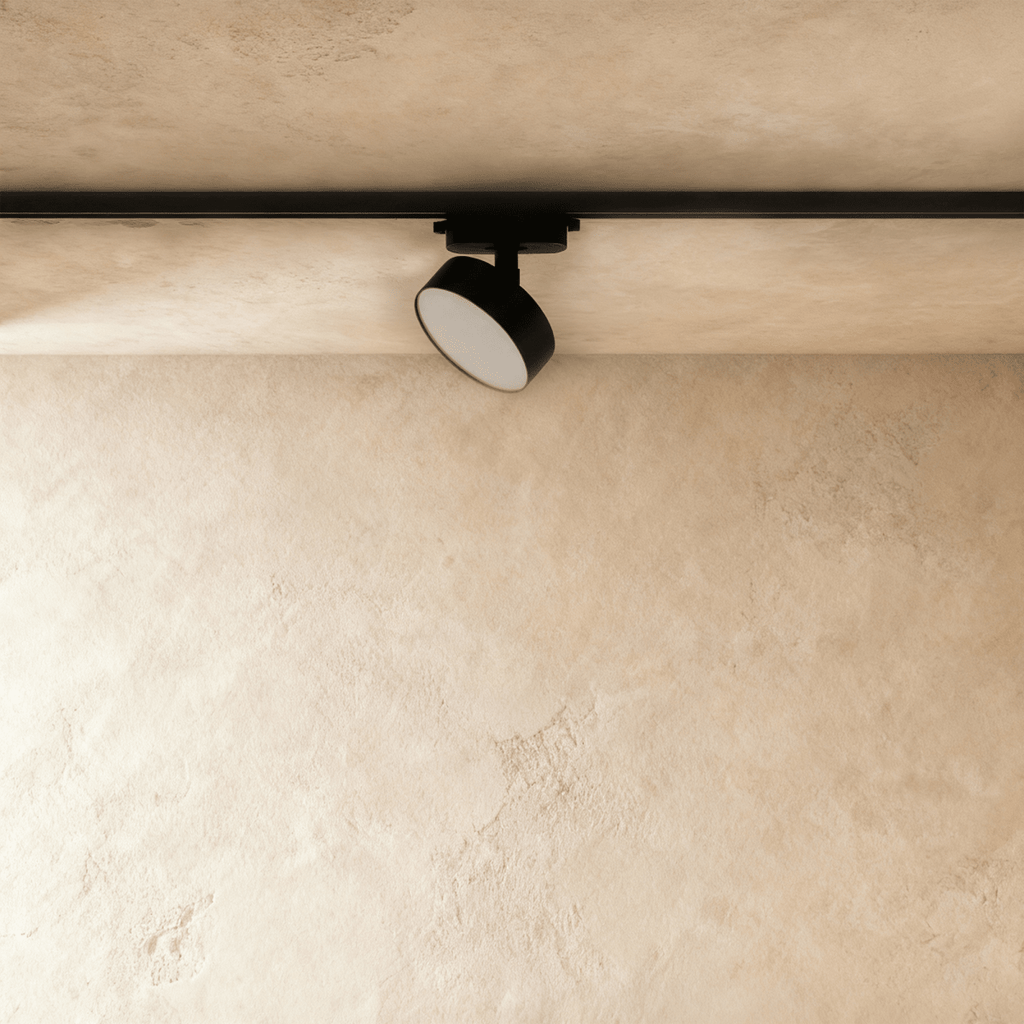

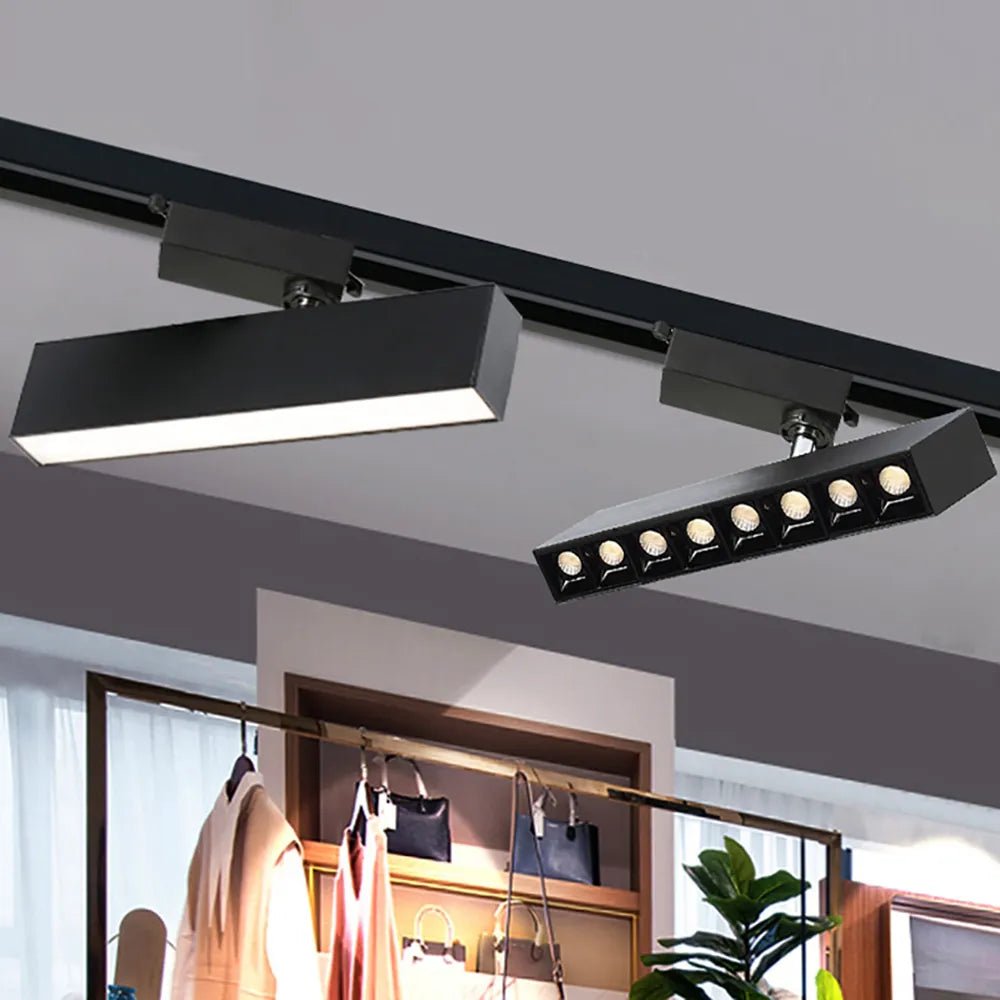

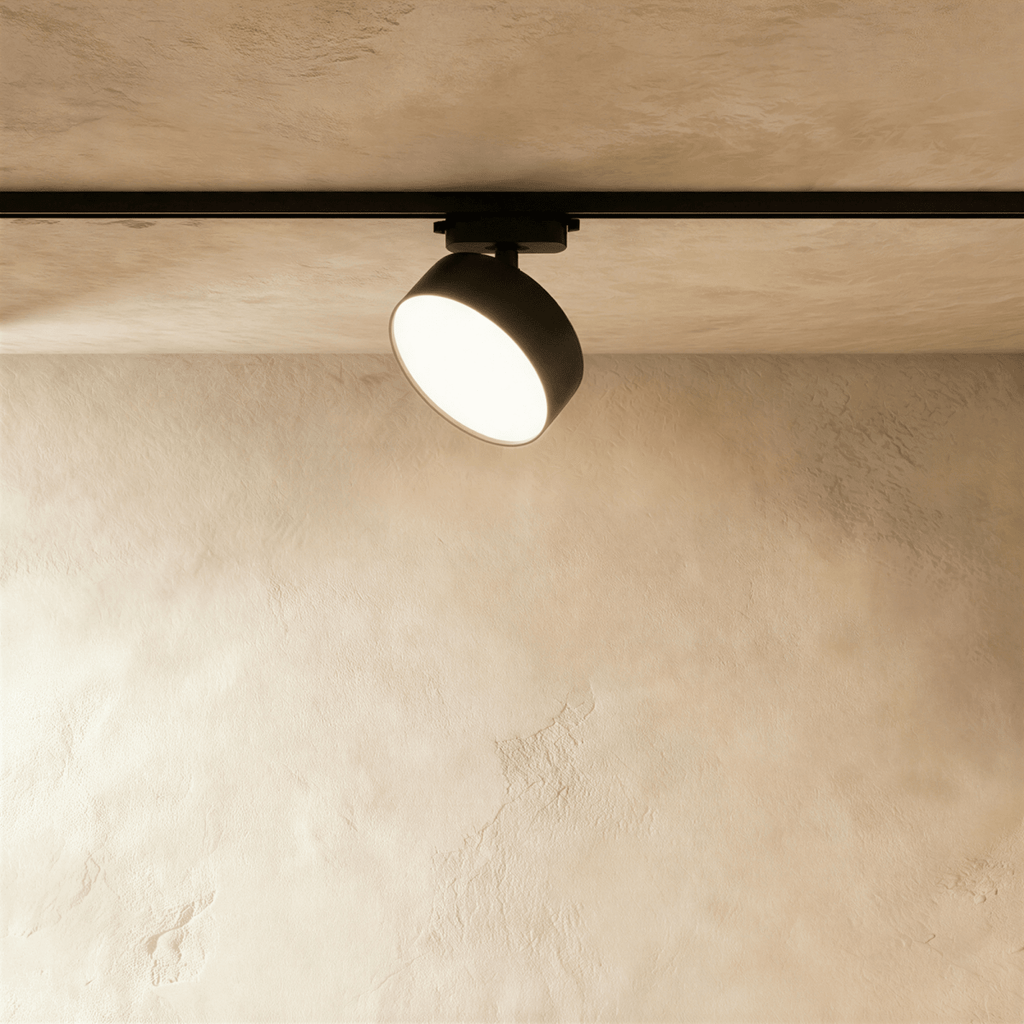

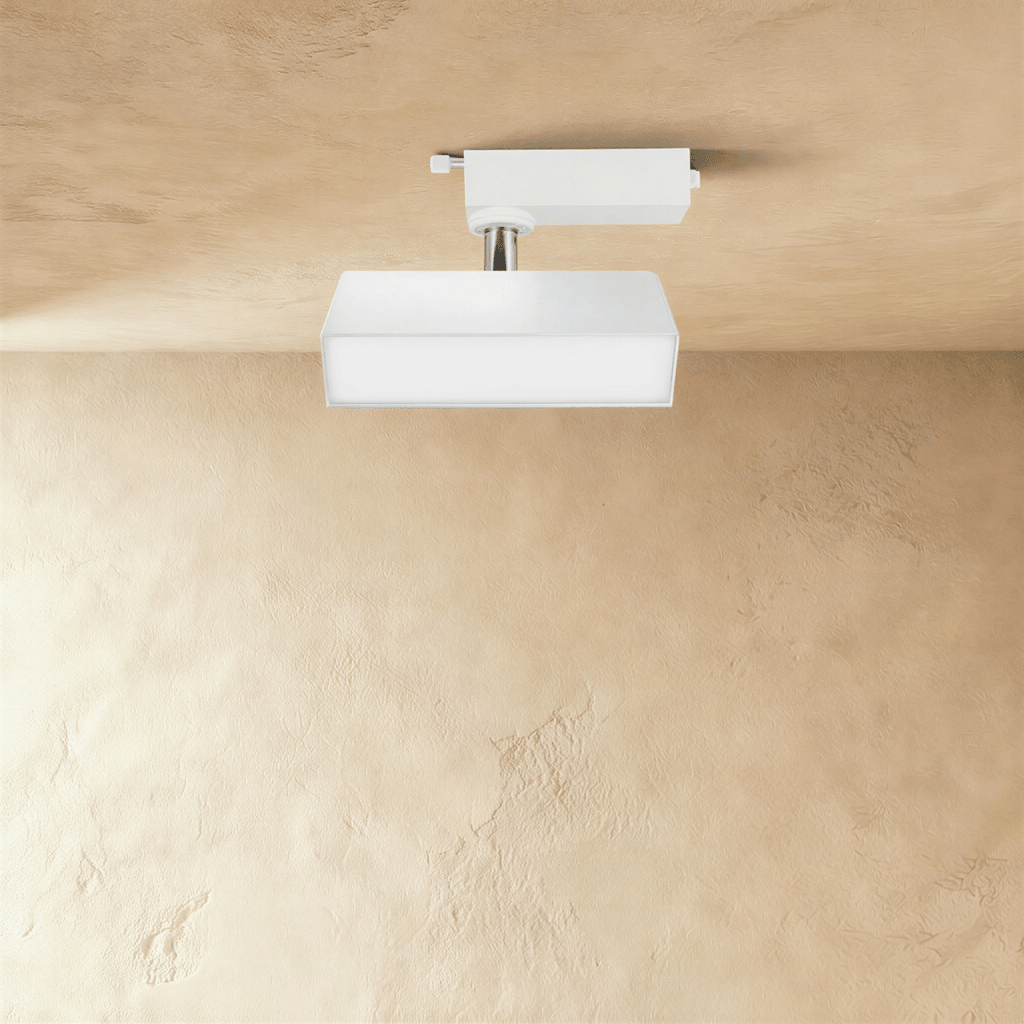

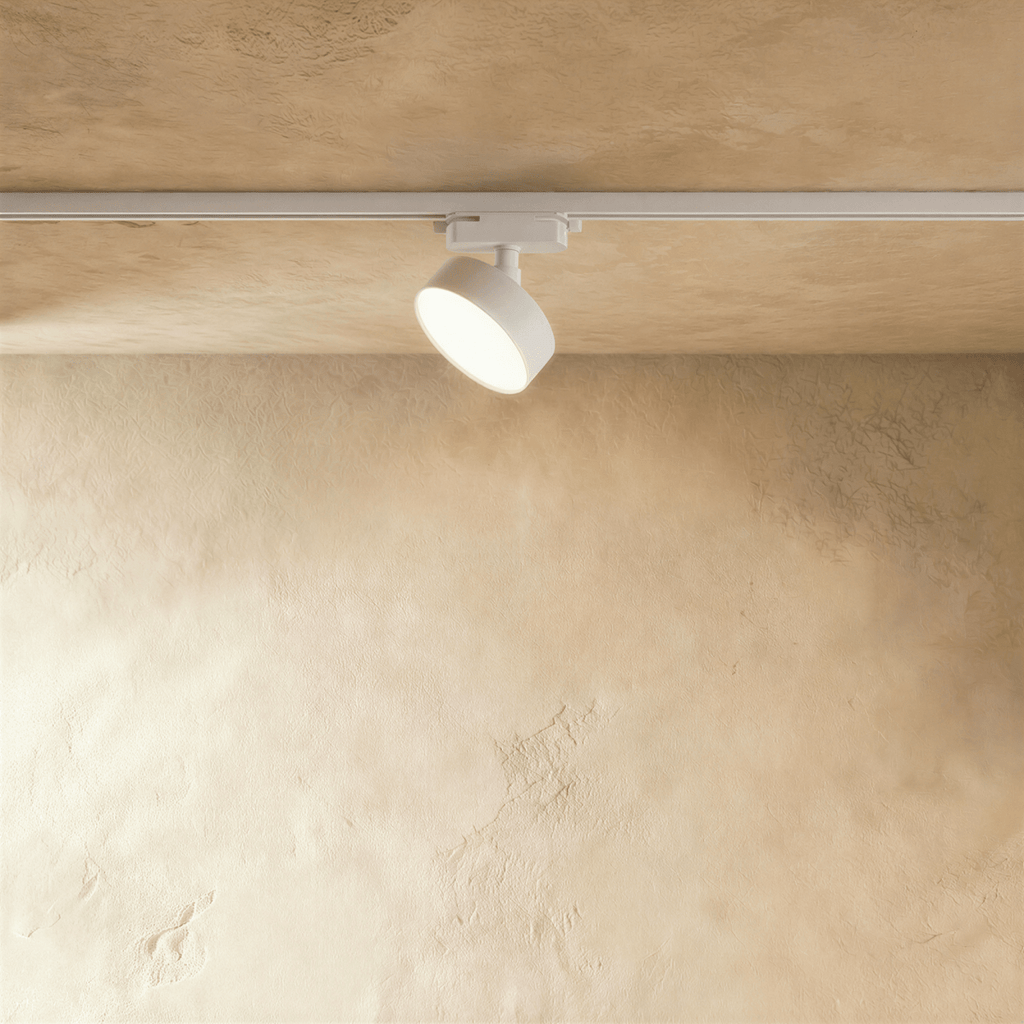

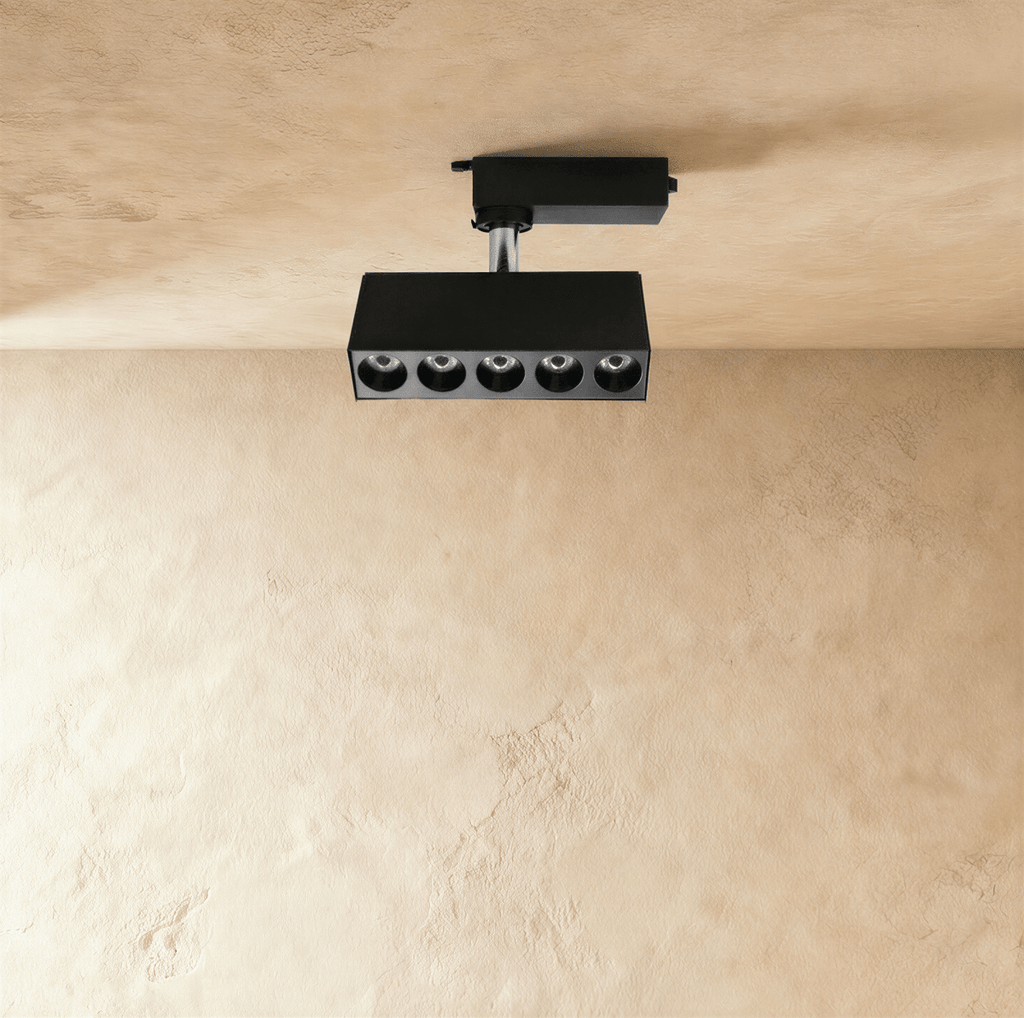

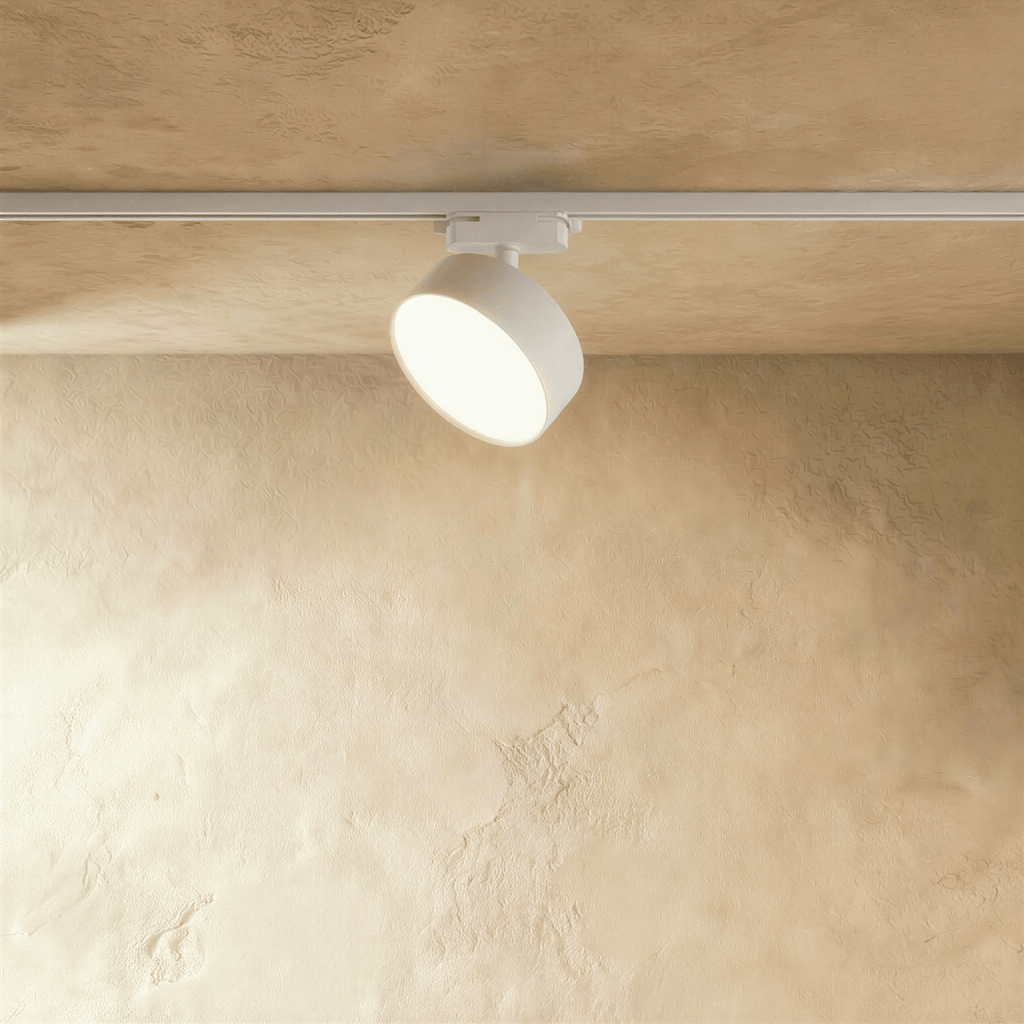

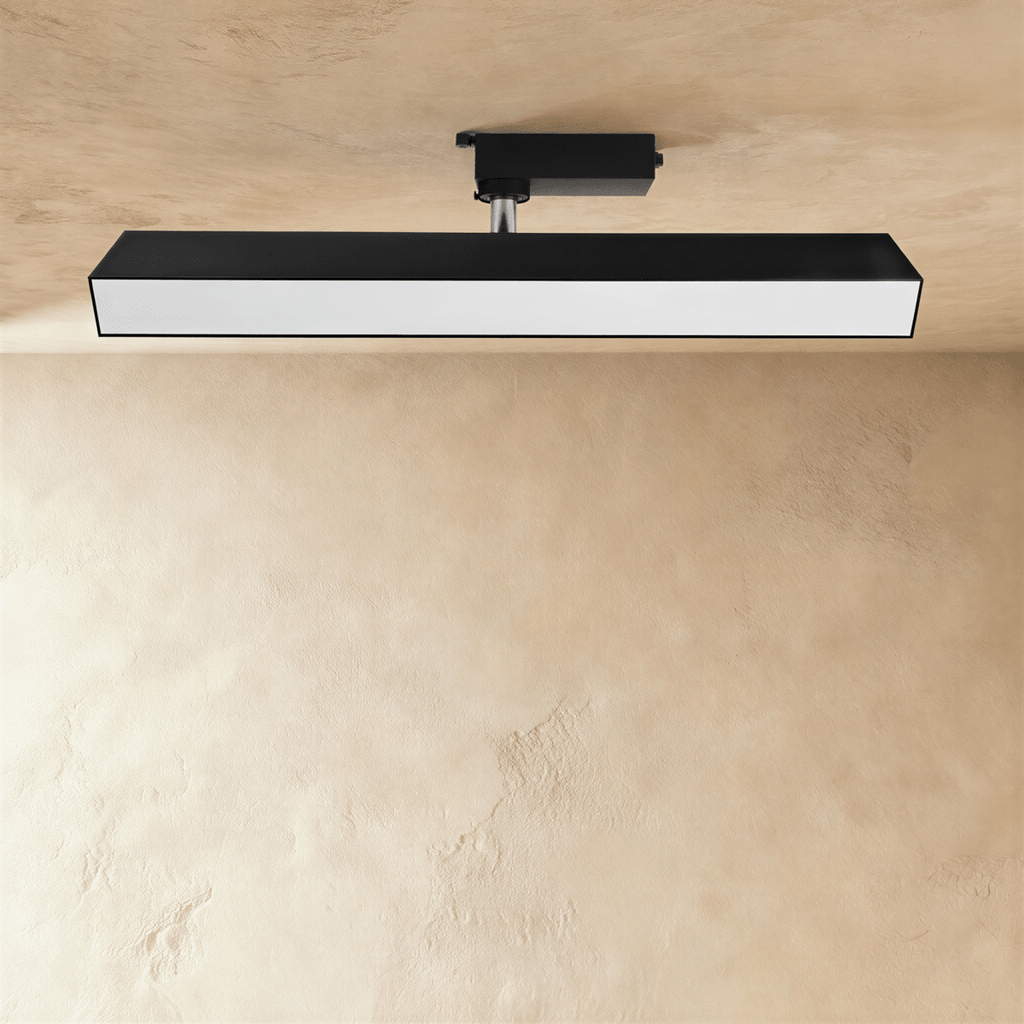

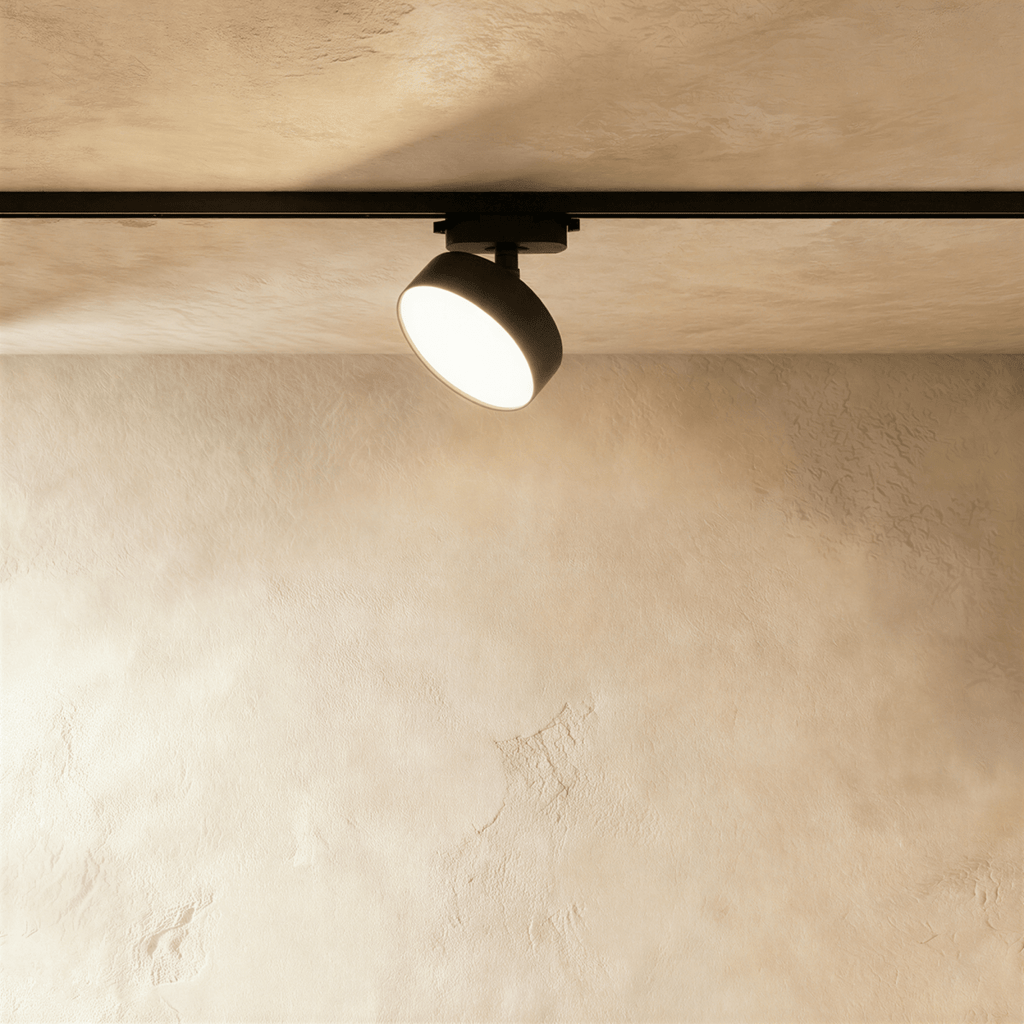

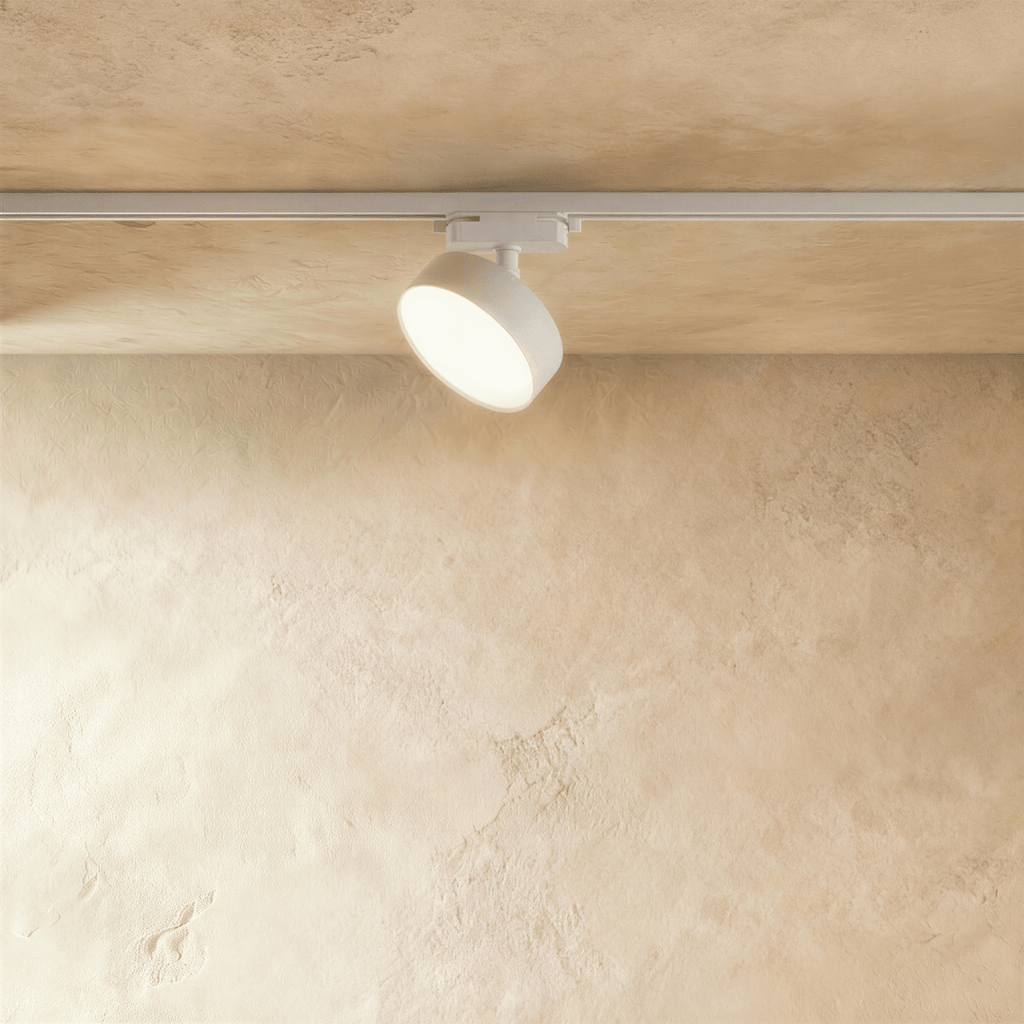

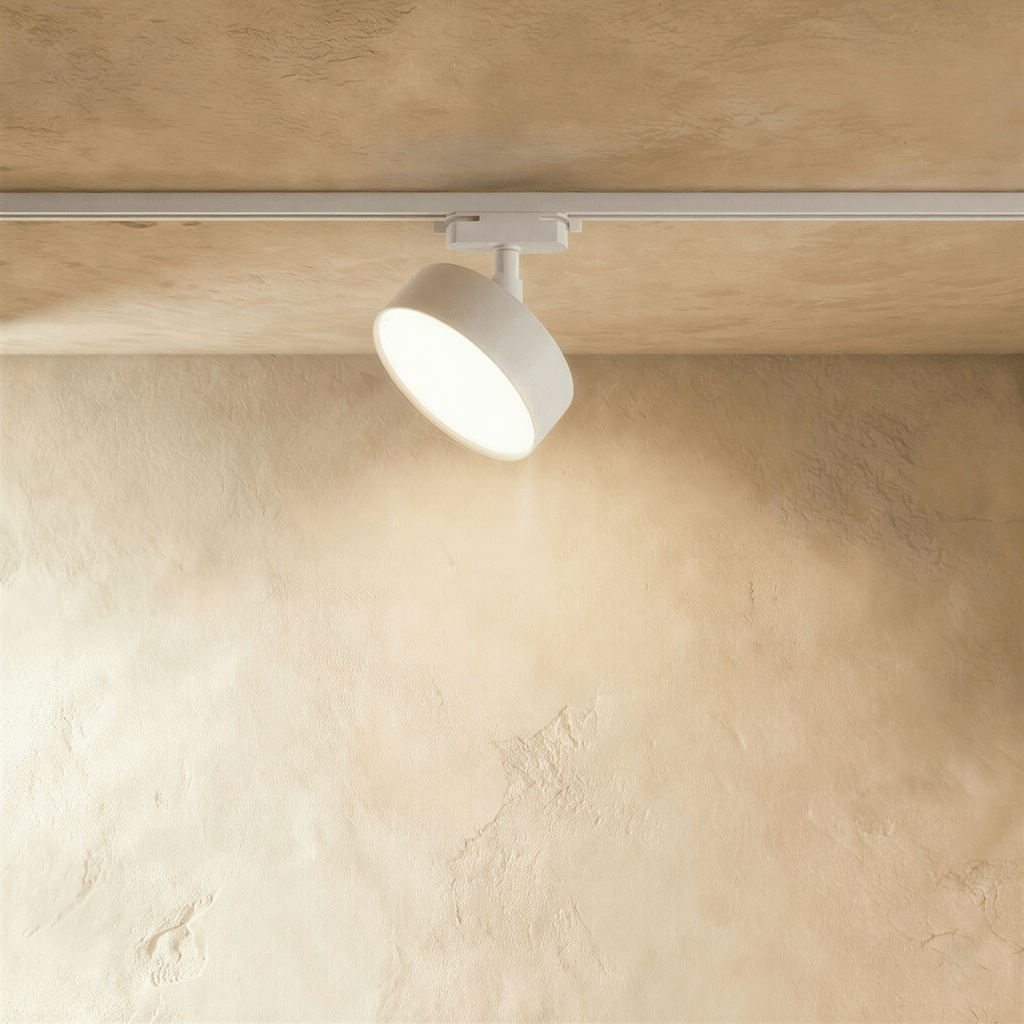

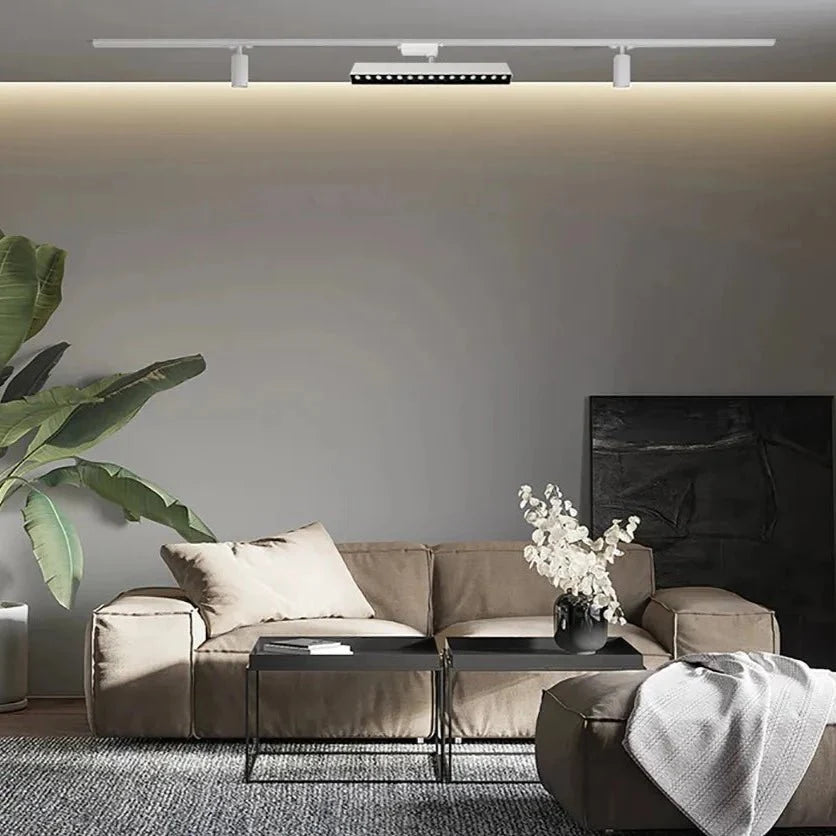

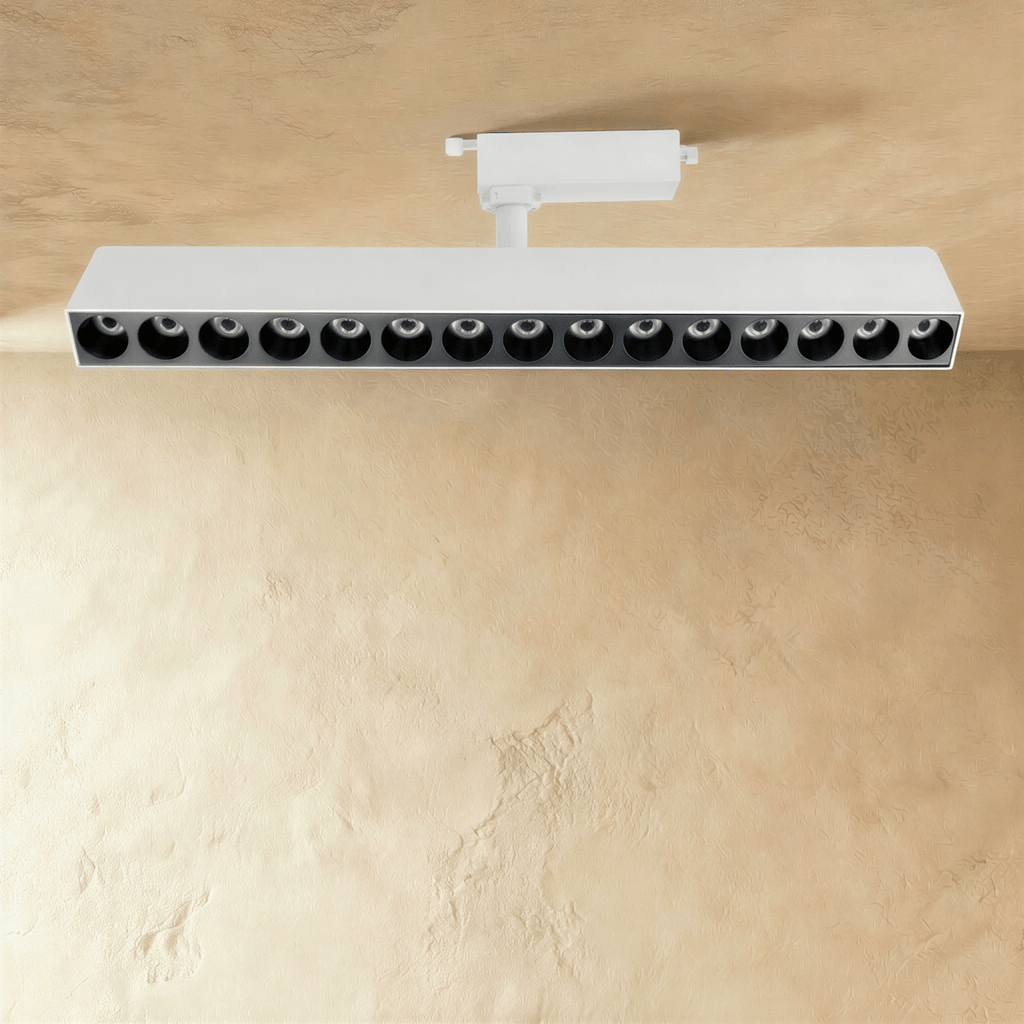

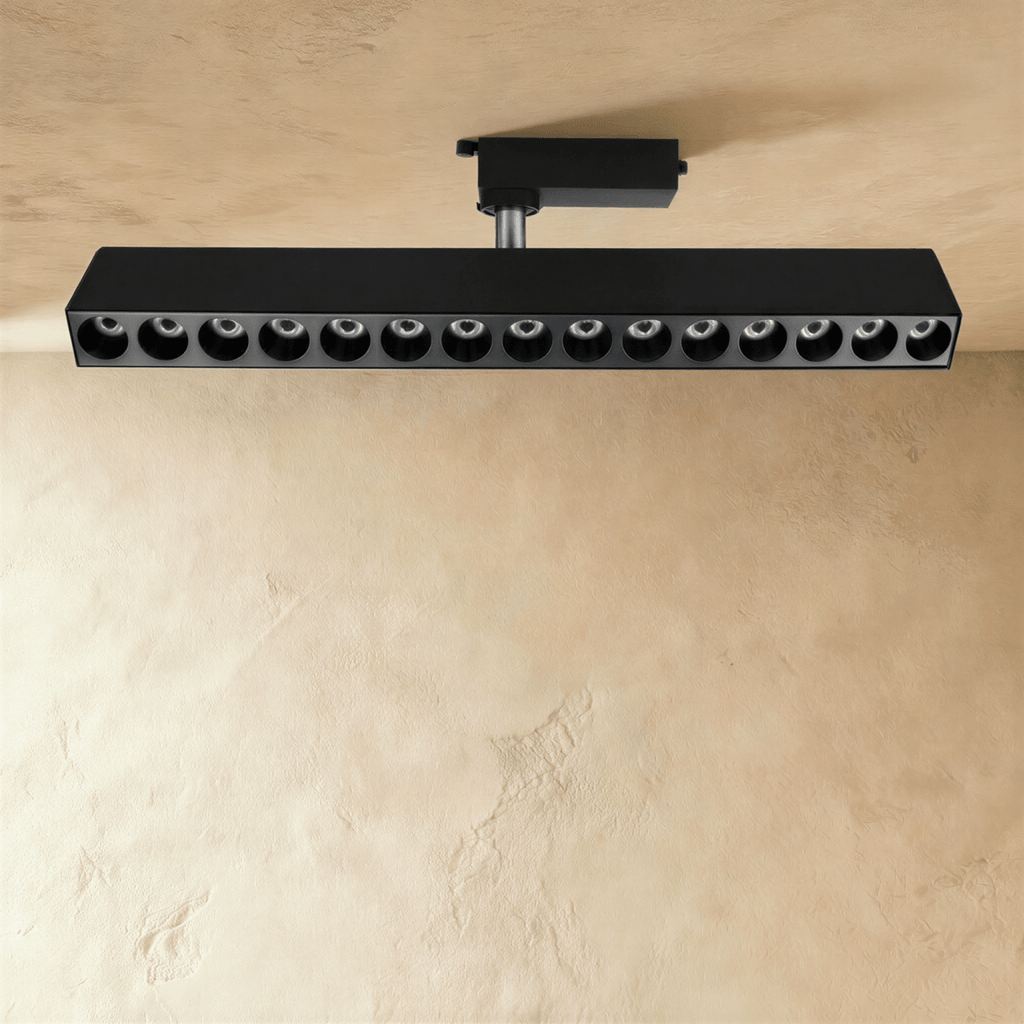

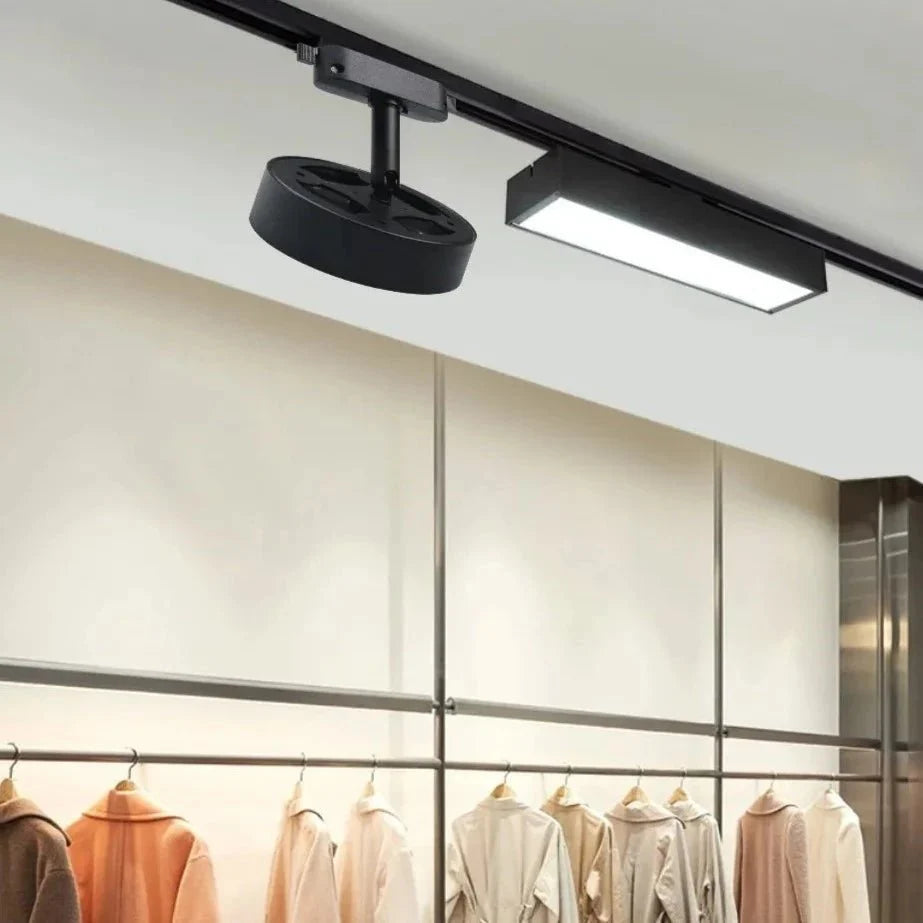

Um sistema de iluminação por calha magnética em alumínio e acrílico, com focos que encaixam na calha e se deslocam sem ferramentas. Os focos estão disponíveis em formato de downlight redondo, cilindro de projetor e barra linear, em preto ou branco.

Escolha o estilo do foco e um comprimento de 7,5 a 40 cm (3–15,7″), com uma potência de 7 a 30 W. A luz está disponível em branco quente 3000 K, branco neutro 4000 K ou branco frio 6000 K. Liga-se diretamente à instalação elétrica e é adequado para tetos inclinados em espaços residenciais ou comerciais.

Um carril magnético é um trilho elétrico onde se encaixam módulos de iluminação intermutáveis. Os módulos encaixam e desencaixam à mão e podem ser deslocados a qualquer momento, sem ferramentas, para que a luz acompanhe as mudanças na divisão. É o próprio carril que exige planeamento: decida o tipo de montagem e o percurso antes de cortar ou furar.

Antes de começar

• Tipo de montagem: o carril pode ser montado à superfície, embutido no teto, integrado no estuque para um acabamento sem moldura ou suspenso por cabos. A montagem à superfície é a única adequada a um teto acabado sem obras.
• Alimentação elétrica: o carril liga-se a uma caixa de derivação no teto ou na parede através da sua alimentação elétrica. Percursos mais longos podem necessitar de um transformador separado, instalado num local a que possa aceder mais tarde.
• Tipo de teto: é compatível com tetos planos e inclinados. Nas instalações embutidas e integradas no estuque, é necessário conhecer a posição das vigas antes de cortar.
• Comprimento do percurso: meça o percurso e conte os módulos antes de encomendar os conectores. Os carris unem-se pelas extremidades e os cantos precisam do conector correspondente.
• Regulação da intensidade: muitos módulos permitem regular a intensidade, mas o módulo, o transformador e o regulador têm de ser compatíveis. Verifique os três antes de comprar um regulador.
• Carga: todos os módulos instalados no percurso são alimentados pela mesma fonte. Some as potências e mantenha o total dentro da potência nominal do transformador.

Ferramentas necessárias

• Berbequim e brocas
• Chave de fendas
• Detetor de tensão
• Descarnador de fios
• Conectores de torção ou terminais de ligação
• Buchas e parafusos adequados ao teto
• Fita métrica e lápis
• Nível de bolha ou linha laser para percursos longos
• Serra para placas de gesso cartonado, para instalação embutida
• Cabos de suspensão e buchas basculantes para tetos, para instalação suspensa

Instalação

1. Desligue a corrente

Desligue o circuito no quadro elétrico e confirme com um detetor de tensão, na caixa de derivação, que não há tensão.

2. Escolha o tipo de montagem e prepare a superfície

• Montagem à superfície: encoste o carril ao teto, marque a posição através dos orifícios pré-perfurados e, em seguida, fixe-o com buchas e parafusos. Verifique o alinhamento com um nível ou laser antes de colocar o segundo parafuso.
• Embutido: corte uma ranhura com a largura adequada ao perfil do carril, insira o canal e aparafuse-o às vigas ou à estrutura, através dos orifícios previstos.
• Integrado no estuque: monte a estrutura e corte a abertura de modo a que o canal fique nivelado com a placa de gesso cartonado. Em seguida, betume, lixe e pinte a extremidade antes de instalar os módulos.
• Suspenso: marque os pontos de suspensão, instale buchas basculantes ou parafusos de ancoragem, pendure os cabos e ajuste a altura. Nivele o carril ao longo de todo o comprimento antes de apertar os cabos.

3. Ligue a alimentação elétrica

• Fase para fase: preto, castanho ou o terminal marcado L
• Neutro para neutro: branco, azul ou o terminal marcado N
• Terra para terra: verde, verde e amarelo ou nu, no terminal ou parafuso de terra

Fixe cada ligação, coloque os fios dentro da caixa e feche a tampa da alimentação. A alimentação é o único ponto com fios do sistema - tudo o que vem depois é magnético.

4. Una secções adicionais

Para um percurso mais longo ou uma esquina, una as secções com o conector correspondente e verifique se os condutores de cobre no interior do canal ficam alinhados à medida que as peças se encaixam. Uma união mecanicamente firme, mas com desalinhamento elétrico, deixará a secção mais distante sem funcionar.

• Conector reto: une duas calhas topo a topo, em linha
• Conector de canto, teto a teto: muda o percurso em 90 graus no mesmo plano
• Conector de canto, teto a parede: prolonga o percurso do teto para uma parede
• Conector em T: ramifica o percurso em três direções

5. Instale os focos

Com a calha sob tensão, coloque cada foco junto ao canal e deixe que o íman o encaixe. O mesmo contacto assegura a fixação e a corrente, por isso, se um foco piscar, geralmente está ligeiramente saliente - retire-o e volte a colocá-lo, em vez de fazer mais força.

6. Restabeleça a alimentação e teste

Volte a ligar o circuito e teste todos os focos, incluindo a regulação da intensidade e qualquer ajuste da orientação. Oriente os focos por último, depois de ver a luz na divisão.

Dicas importantes

• Utilize apenas focos e controladores concebidos para este sistema de calhas. As calhas magnéticas não seguem uma norma comum e as peças de outro sistema não encaixam nem conduzem corretamente.
• Planeie a instalação encastrada e a instalação embutida em gesso enquanto o teto estiver aberto. Adaptar qualquer uma delas a um teto acabado implica fazer trabalhos de reparação posteriormente.
• Verifique o peso que um percurso suspenso terá de suportar e fixe-o à estrutura, não apenas à placa de gesso cartonado.
• Não aperte demasiado os parafusos numa borda sem aro ou encastrada - o canal deforma-se e perde-se o alinhamento nivelado.
• Para um percurso longo, várias zonas ou regulação da intensidade entre zonas, peça a um eletricista que planeie a alimentação consigo.

• Deixe os focos para o fim. Fixar a calha, verificar a alimentação e depois colocar a iluminação é mais rápido do que andar a mover focos ao longo de um percurso que ainda poderá ter de ajustar.
• Deixe livre um lugar para um foco em cada extremidade do percurso - não custa nada fazê-lo agora e evita ter de cortar a calha mais tarde.

Se precisar de ajuda para planear um percurso, combinar um controlador ou confirmar a compatibilidade entre focos e reguladores de intensidade, envie um e-mail para info@clerachic.com e uma pessoa responder-lhe-á.
