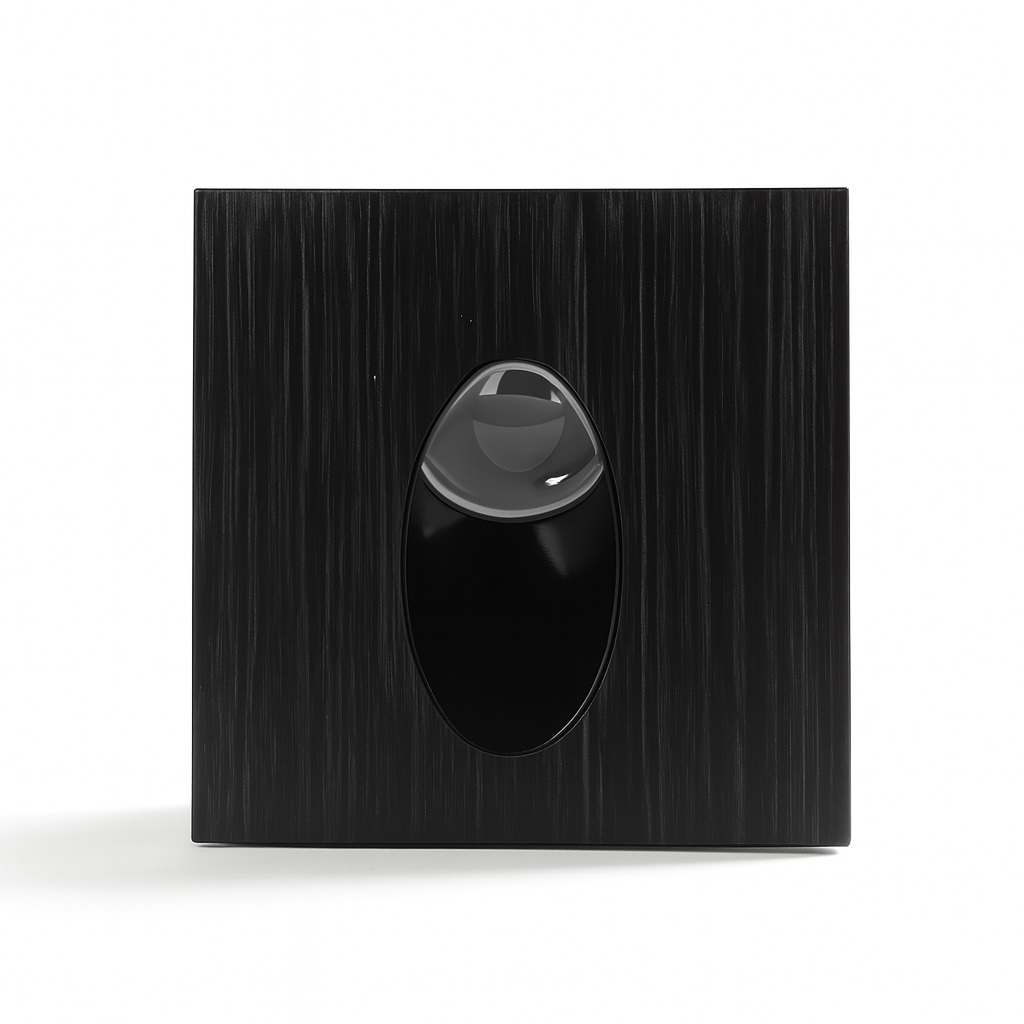

Wewnętrzna i zewnętrzna lampa schodowa, okrągła lub kwadratowa, z aluminium, 5.5 cm

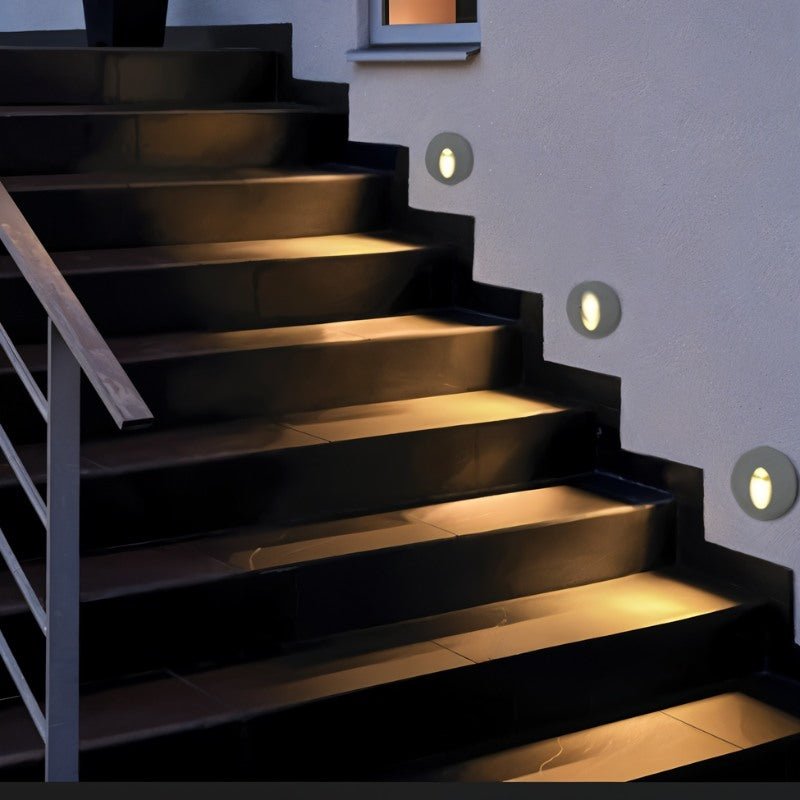

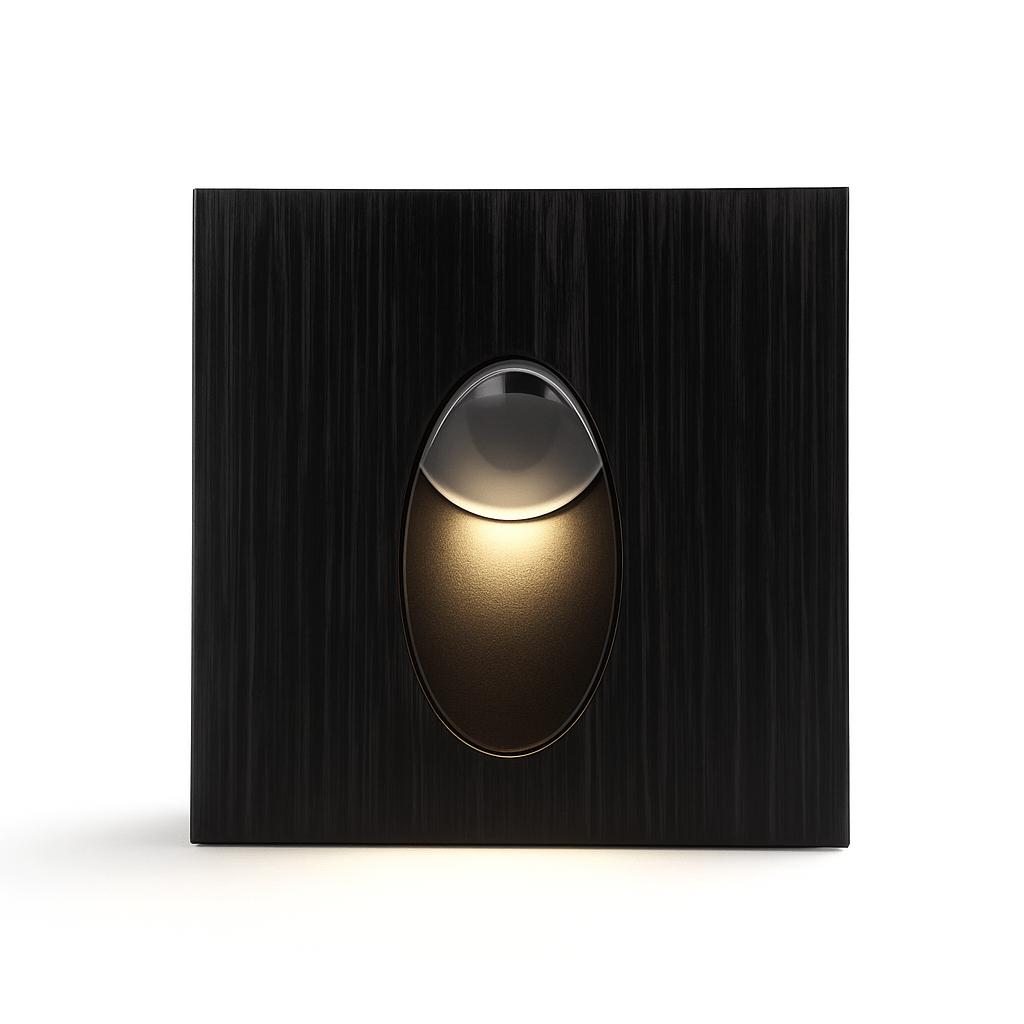

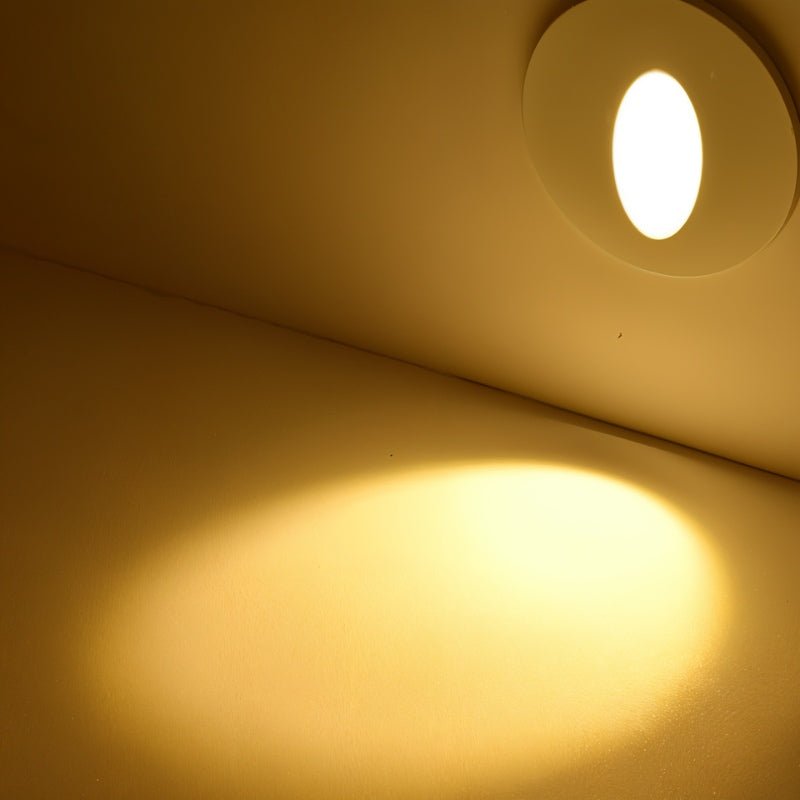

Niskoprofilowa aluminiowa oprawa schodowa z wbudowaną diodą LED, okrągła lub kwadratowa, o wymiarach 5,5 cm (2,2″). Zapewnia delikatne światło nisko na ścianie przy schodach i ścieżkach.

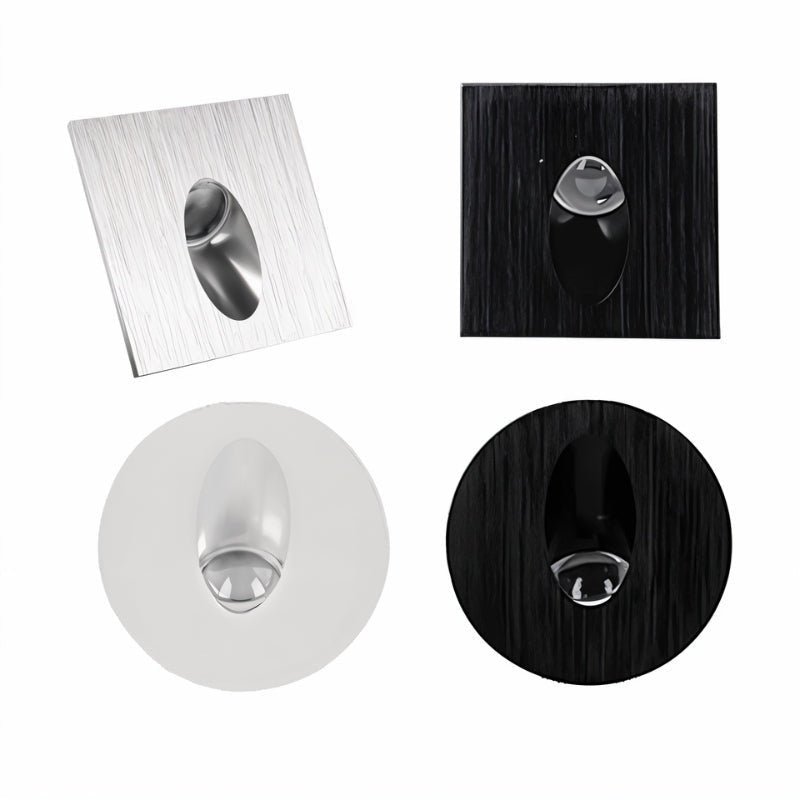

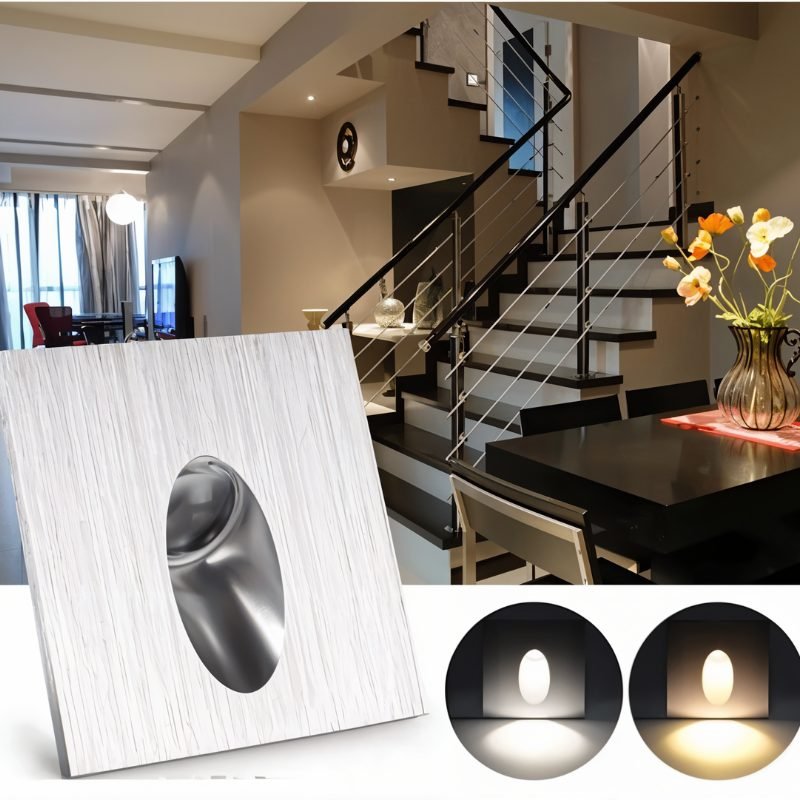

Wybierz moc 1 W lub 3 W oraz kolor: srebrny, czarny lub biały. Dostępna barwa światła: ciepła 3000 K, neutralna 4000 K lub zimna 6000 K. Oprawa jest montowana na ścianie i nadaje się do oświetlania schodów i ścieżek, wewnątrz i na zewnątrz.

Oprawa schodowa jest wpuszczana w ścianę, a nie montowana na jej powierzchni, więc widać tylko świecący front. To dyskretny sposób na oświetlenie schodów, korytarza lub progu - trzeba jednak przygotować ścianę, zanim przystąpisz do montażu oprawy. Przeczytaj całą instrukcję, zanim zaczniesz wycinać otwory.

Zanim zaczniesz

• Montaż: oprawa jest wpuszczana w ścianę. Potrzebna jest puszka montażowa albo wnęka o odpowiednim rozmiarze; oprawa nie jest przeznaczona do montażu natynkowego.
• Wysokość: oprawy schodowe zazwyczaj montuje się na wysokości od 20 do 30 cm nad stopniem lub podłogą. Na tej wysokości oświetlają stopień, nie świecąc w oczy osobom wchodzącym po schodach.
• Rozstaw: na schodach równomierne oświetlenie zapewnia zazwyczaj jedna oprawa co trzy lub cztery stopnie. W korytarzu dobrym punktem wyjścia jest rozstaw od dwóch do trzech metrów.
• Rodzaj ściany: w ścianie z płyt gipsowo-kartonowych standardową puszkę montażową umieszcza się między profilami. W ścianach z cegły, pustaków i betonu potrzebna jest bruzda oraz puszka do muru. To inny rodzaj pracy, który warto wcześniej zaplanować.
• Zasilanie: oprawy wymagają podłączenia przewodami. Przewód musi sięgać do wnęki, zanim ściana zostanie zamknięta.
• Modele z czujnikiem: oprawa z czujnikiem PIR wymaga nieprzesłoniętego widoku na strefę, z której nadchodzi użytkownik. Meble, poręcz lub załamanie ściany ograniczą zasięg czujnika.

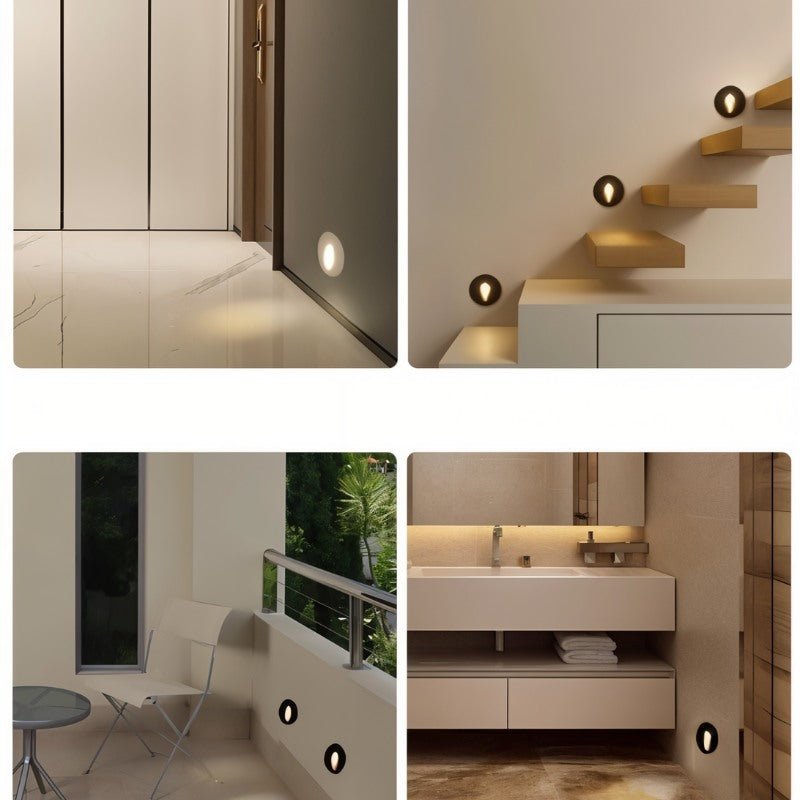

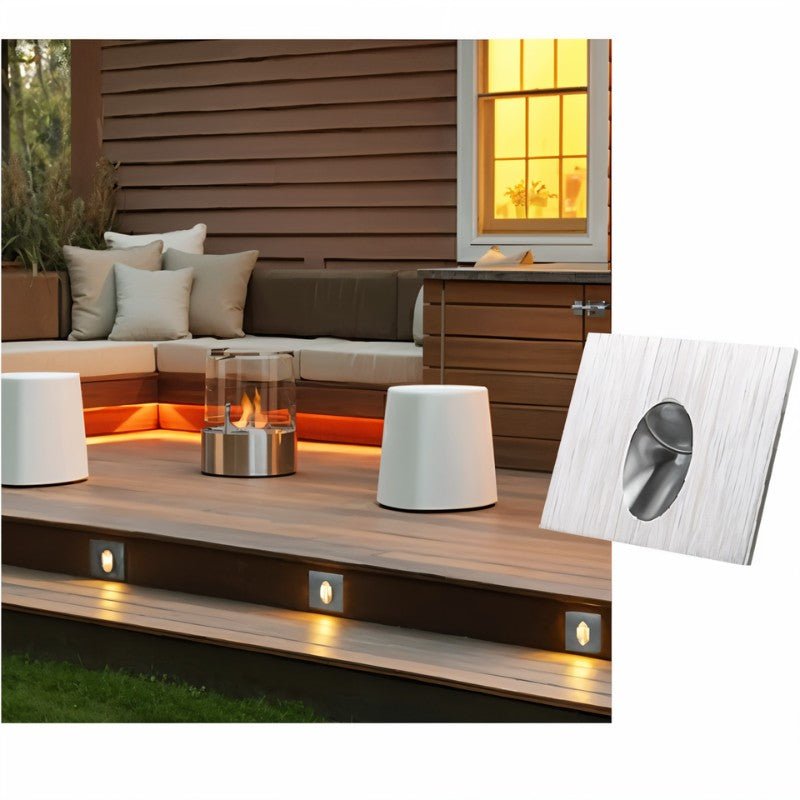

• Wewnątrz lub na zewnątrz: ta oprawa schodowa jest przeznaczona do użytku wewnątrz i na zewnątrz, na schodach oraz wzdłuż ścieżek. Na zewnątrz przestrzegaj lokalnych przepisów dotyczących instalacji elektrycznych.

Potrzebne narzędzia

• Tester napięcia
• Śrubokręt
• Wiertarka z otwornicą do płyt gipsowo-kartonowych albo wiertło do muru i dłuto do cegły i pustaków
• Wykrywacz przewodów, do sprawdzenia ściany przed cięciem
• Miarka, ołówek i poziomnica
• Ściągacz izolacji
• Złączki skręcane lub zaciski elektryczne
• Puszka montażowa odpowiednia do rodzaju ściany

Montaż

1. Wyłącz zasilanie

Wyłącz obwód w rozdzielnicy lub na wyłączniku nadprądowym i sprawdź testerem napięcia, czy nie ma w nim prądu. Nie polegaj na wyłączniku ściennym.

2. Zaznacz miejsca montażu

Zaznacz miejsca wszystkich opraw przed wycięciem któregokolwiek otworu. Mierz od stopnia lub podłogi, a nie od sufitu, aby oprawy układały się wzdłuż schodów, a nie budynku. Sprawdź poziomicą położenie każdego oznaczenia względem sąsiednich - na schodach nawet niewielka różnica wysokości jest wyraźnie widoczna z dołu.

3. Sprawdź ścianę i wytnij wnękę

Przed cięciem sprawdź każde oznaczenie wykrywaczem przewodów. W płycie gipsowo-kartonowej wytnij otwór otwornicą lub ostrym nożem, dopasowując go do puszki podtynkowej, i najpierw sprawdź położenie słupków konstrukcyjnych. W cegle lub bloczkach wykłuj wnękę i osadź w niej puszkę murarską. Wytnij otwór zgodnie z wymiarami oprawy podanymi powyżej - zbyt duża wnęka pozostawi szczelinę, której nie da się zamknąć.

4. Poprowadź przewód

Wprowadź przewód zasilający do każdej wnęki, pozostawiając wystarczający zapas, by wygodnie podłączyć go poza puszką, a następnie schować z powrotem. Jeśli kilka opraw jest podłączonych do tego samego obwodu, poprowadź przewód przelotowo od puszki do puszki, zamiast prowadzić każdy przewód z powrotem do włącznika.

5. Podłącz przewody

• Przewód fazowy do fazowego: czarny, brązowy lub do zacisku oznaczonego L
• Przewód neutralny do neutralnego: biały, niebieski lub do zacisku oznaczonego N
• Przewód ochronny do ochronnego: zielony, zielono-żółty lub nieizolowany, do zacisku albo śruby uziemiającej

Zabezpiecz każde połączenie i złóż przewody z powrotem do puszki, tak aby nic się nie przycięło podczas osadzania oprawy.

6. Osadź oprawę

Wsuń oprawę we wnękę i zamocuj ją dostarczonymi sprężynowymi zatrzaskami lub śrubami. Powinna licować ze ścianą i nie chwiać się. Jeśli wystaje, wnęka jest za płytka - pogłęb ją, zamiast wciskać oprawę na siłę, bo spowoduje to pęknięcie tynku wokół krawędzi.

7. Przywróć zasilanie i sprawdź działanie

Włącz ponownie obwód i sprawdź każdą oprawę. W przypadku modelu z czujnikiem podejdź do niego ze zwykłą prędkością, aby sprawdzić punkt zadziałania i czas podtrzymania. Wykonaj próbę raz w dzień, a raz po zmroku, jeśli czujnik odczytuje również natężenie światła otoczenia.

Ważne wskazówki

• Wytnij jedną wnękę, zamontuj jedną lampę i obejrzyj ją, zanim wytniesz pozostałe. Wysokość, która dobrze wygląda na rysunku, nie zawsze sprawdza się na schodach.
• Przestrzegaj przepisów dotyczących instalacji elektrycznych obowiązujących w Twoim miejscu zamieszkania. Prace związane z kuciem bruzd w murze lub prowadzeniem przewodów w klatce schodowej powierz wykwalifikowanemu elektrykowi.
• Czyść front oprawy suchą ściereczką - lampa schodowa znajduje się na wysokości, na której gromadzi się kurz i ślady otarć.
• Nie montuj lampy schodowej przeznaczonej do wnętrz na ganku, w łazience ani na schodach zewnętrznych, niezależnie od osłony.
• Jeśli model z czujnikiem współdzieli obwód schodów z włącznikiem, sprawdź działanie obu razem. Czujnik, który nie współpracuje z włącznikiem ściennym, to najczęstsza przyczyna wrażenia, że oświetlenie schodów działa po swojemu.

Jeśli masz wątpliwości dotyczące wnęki, wysokości lub czujnika, napisz na adres info@clerachic.com, a odpowie Ci pracownik.
