Уличный настенный светильник, регулируемый чёрный алюминиевый прожектор, LED

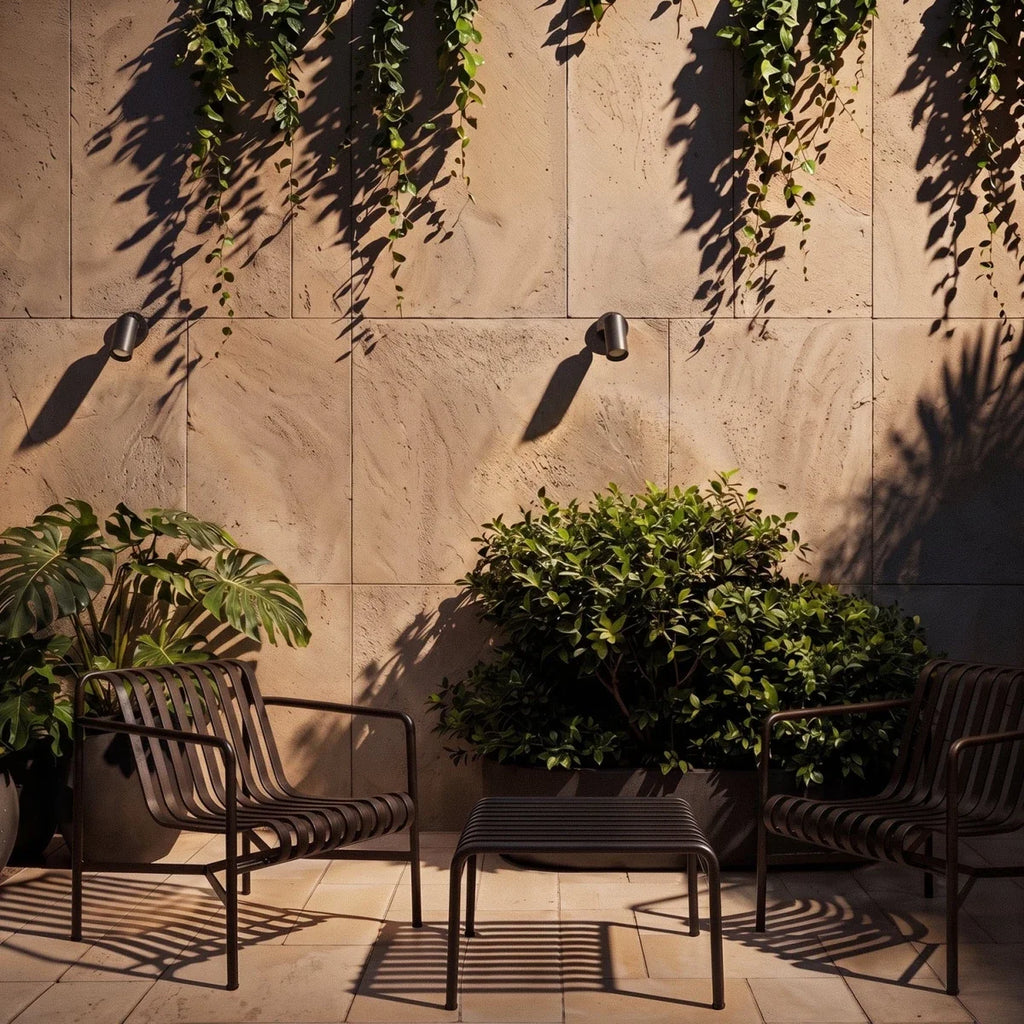

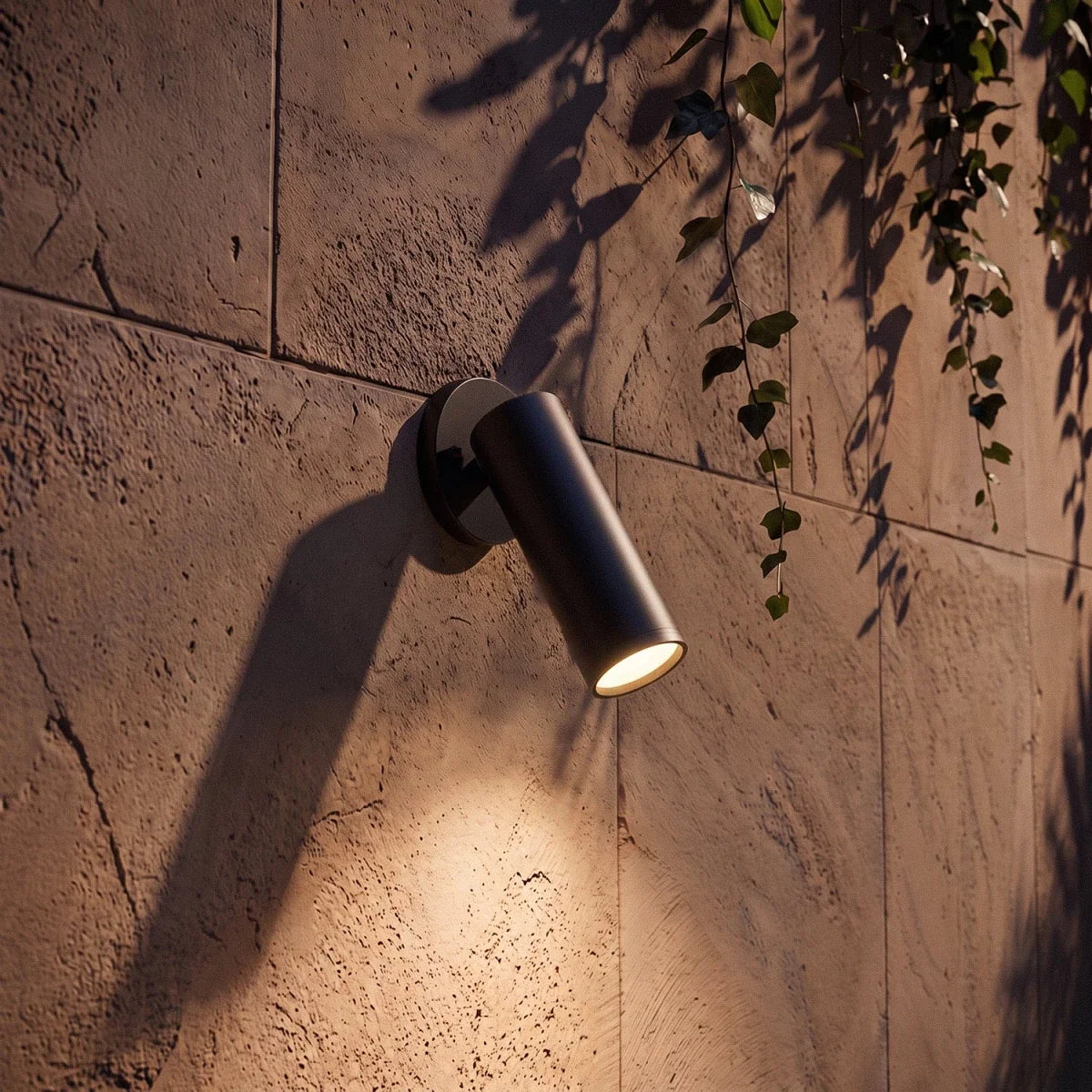

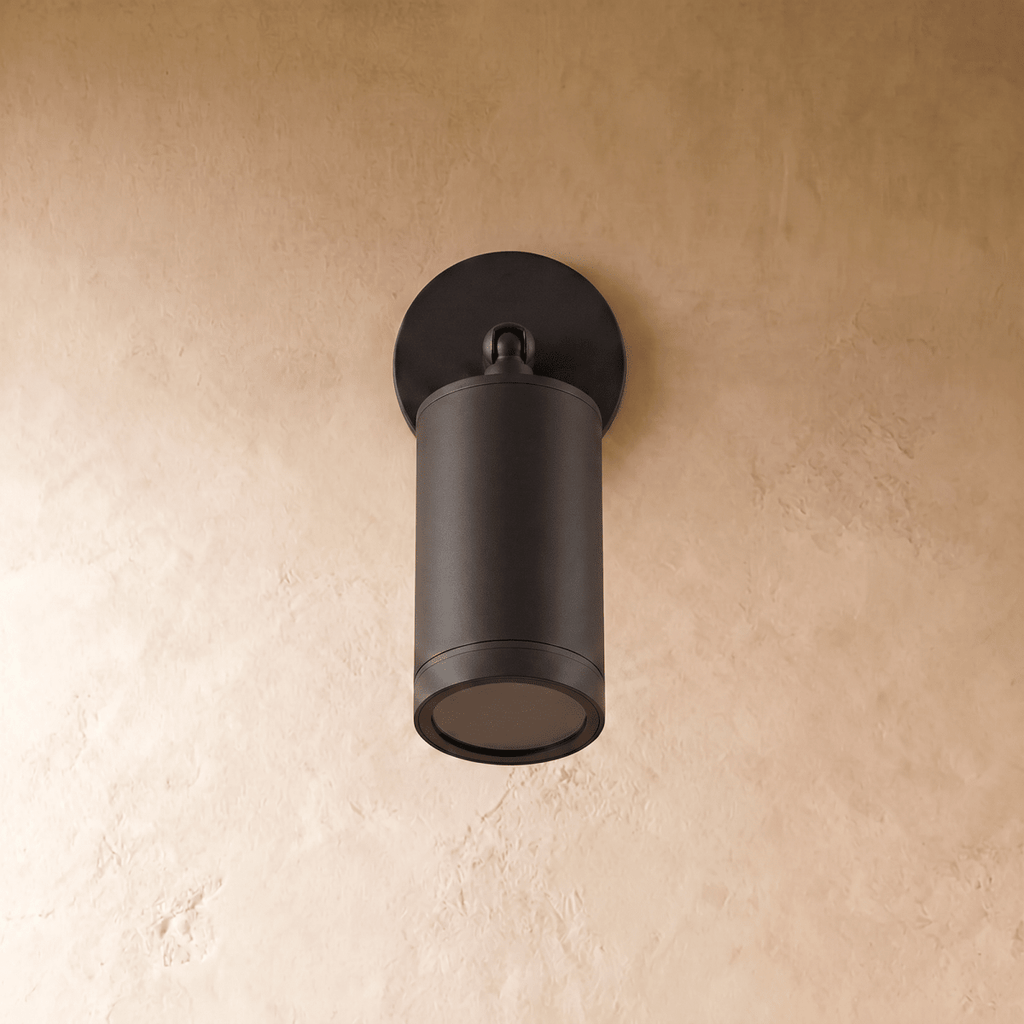

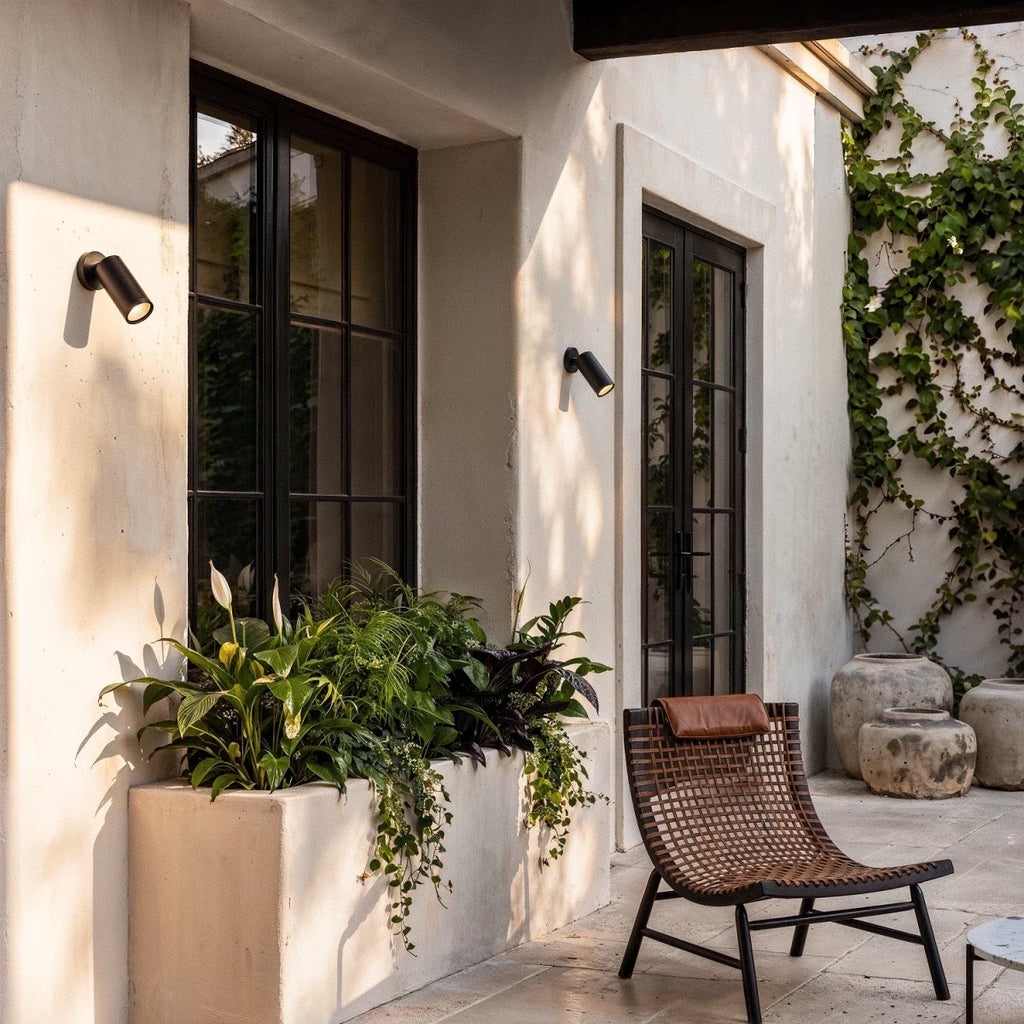

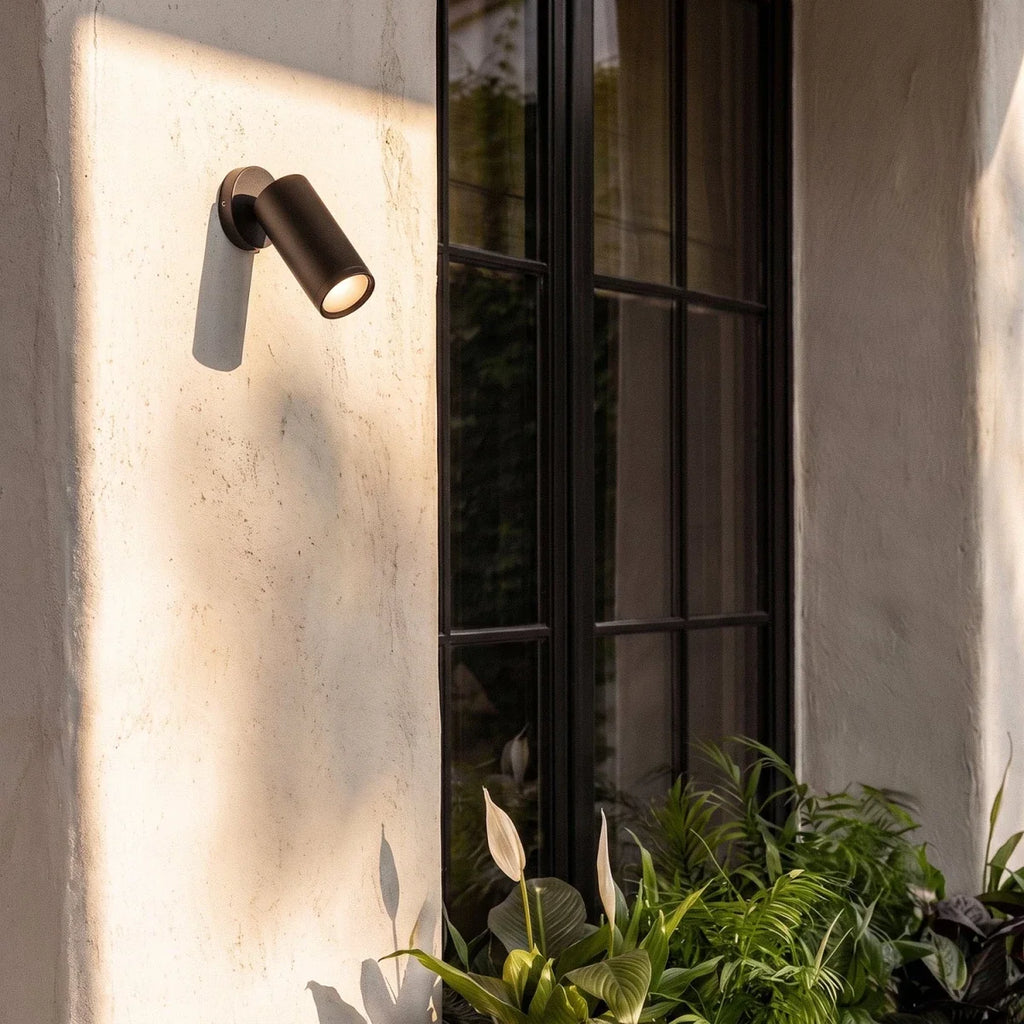

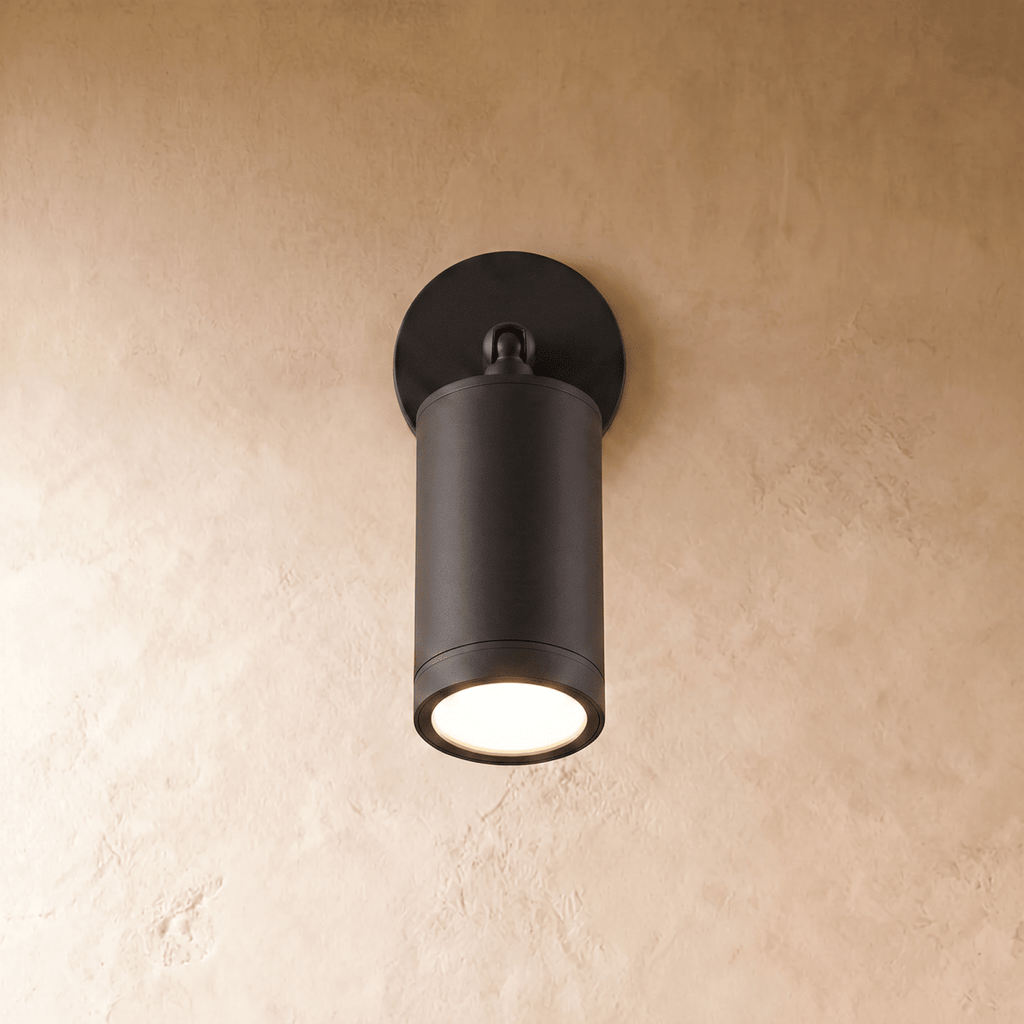

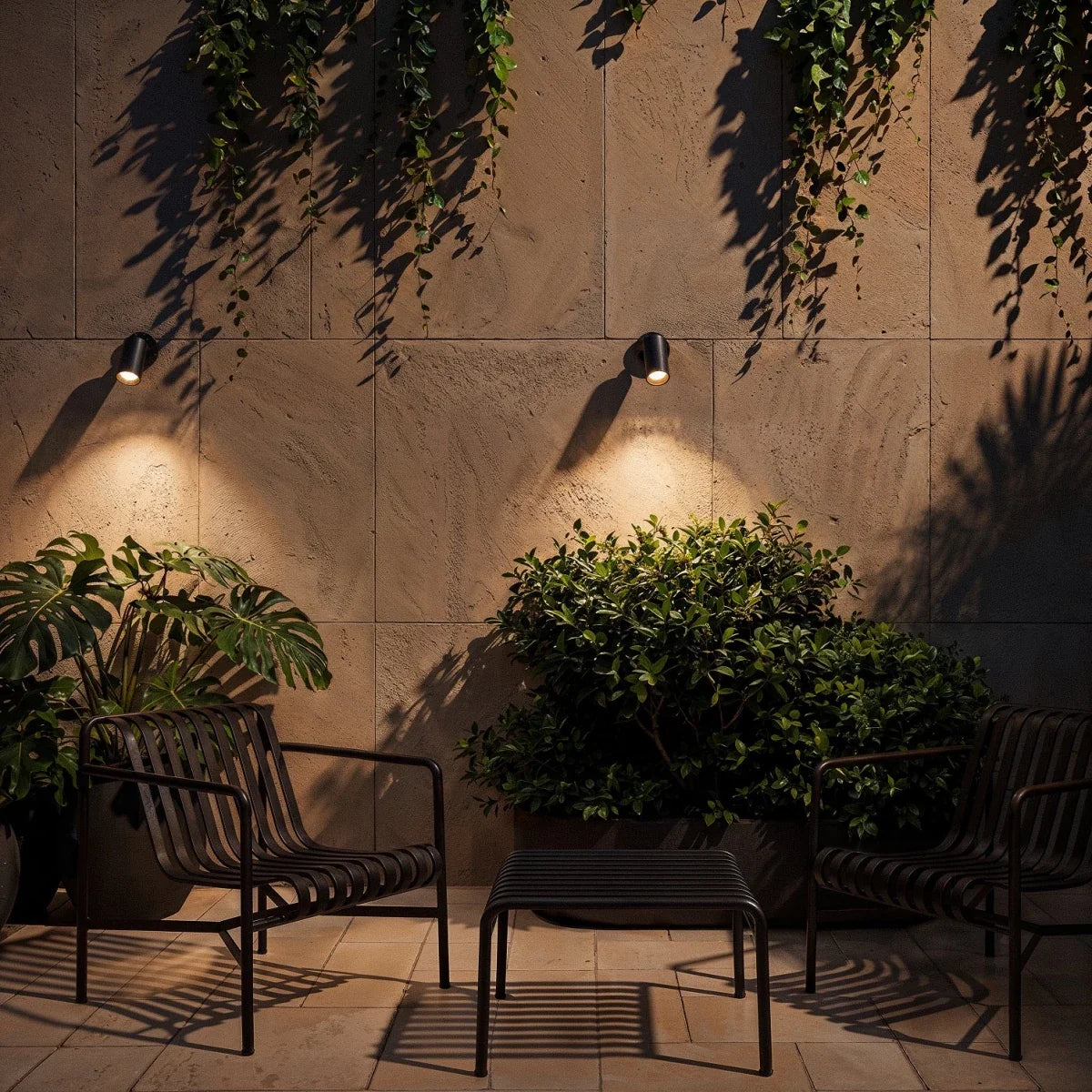

Чёрный алюминиевый прожектор для наружных стен с цилиндрической головкой на круглой настенной пластине. Головка наклоняется, поэтому встроенный светодиод мощностью 4 W направляет тёплый свет 3000 K (440 лм) точно туда, куда вы его направите, а водонепроницаемая конструкция подходит для любой погоды.

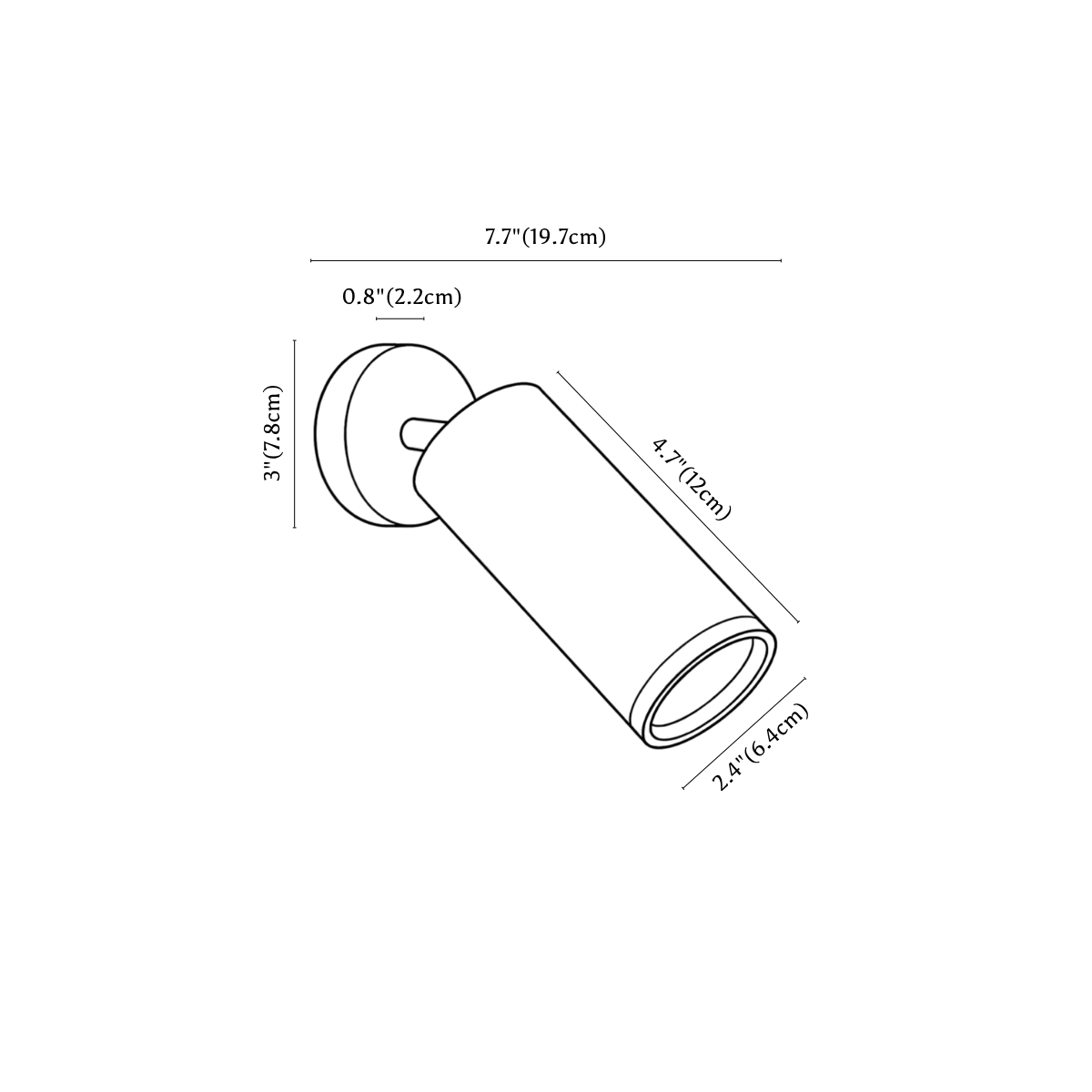

Он выпускается в одном размере: 19,7 см (7,8″) в ширину и 7,8 см (3,1″) в высоту, и крепится к стене. Диаметр круглой настенной пластины составляет 7,8 см (3,1″), а вес светильника — 0,25 кг (0,6 фунта).

Каждый настенный светильник из этой коллекции крепится к стене с помощью крепежа, входящего в комплект. Ниже описаны все три типа питания, которые мы предлагаем: прямое подключение, подключение к розетке и аккумуляторное питание. Прочитайте первый раздел, определите, какой вариант у вас, а затем следуйте соответствующей инструкции.

Перед началом

• Тип питания: ваш светильник подключается напрямую, к розетке или работает от аккумулятора. В разделе «Характеристики товара» выше указано, какой вариант используется. От этого зависит весь процесс установки, поэтому проверьте тип питания, прежде чем что-либо открывать.
• Крепление: все настенные светильники крепятся к плоской поверхности стены. В комплект входят шурупы, дюбели и монтажный кронштейн.
• Регулировка яркости: яркость светильников со стандартной сменной лампой обычно можно регулировать. В моделях со встроенными светодиодами это, как правило, невозможно. В характеристиках выше указано, поддерживает ли эту функцию ваша модель.
• В помещении или на улице: этот светильник предназначен для наружных стен и имеет водонепроницаемую конструкцию для эксплуатации в любую погоду. Соблюдайте местные правила прокладки наружной электропроводки.
• Тип стены: для гипсокартона, кирпича и плитки нужны разные дюбели. Шурупы из комплекта подходят для стандартного гипсокартона; для других поверхностей приобретите подходящий крепеж.

Вам могут понадобиться

• Отвёртка
• Индикатор напряжения
• Соединительные колпачки или клеммные соединители (входят в комплект моделей с прямым подключением)
• Дрель и сверло, подходящее для вашей стены, если вы создаёте новую точку крепления
• Строительный уровень и карандаш

Если ваш светильник подключается напрямую

1. Отключите питание

Отключите цепь освещения на электрощитке или панели автоматов. Не полагайтесь на настенный выключатель. Проверьте провода в монтажной коробке индикатором напряжения и убедитесь, что напряжение отсутствует, прежде чем прикасаться к ним.

2. Снимите старый светильник

Если вы заменяете существующий светильник, открутите его и отсоедините провода, разомкнув соединители. Поддерживайте светильник, освобождая его, чтобы он не висел на проводах.

3. Установите монтажный кронштейн

Приложите новый кронштейн к монтажной коробке или к отмеченному месту и проверьте его уровнем. Закрепите его шурупами из комплекта, равномерно затягивая их, чтобы кронштейн плотно прилегал к стене.

4. Подсоедините провода

• Фазный к фазному: чёрный, коричневый или клемма с обозначением L
• Нейтраль к нейтрали: белый, синий или клемма с маркировкой N
• Заземление к заземлению: зелёный, зелёно-жёлтый или оголённый провод — клемме заземления или винту

Скрутите каждую пару проводов и закрепите её соединителем. Уложите проводку обратно в коробку, чтобы при установке светильника на кронштейн ничего не было зажато.

5. Установите светильник

Совместите корпус с кронштейном и закрепите его прилагаемыми винтами. Он должен прилегать к стене без зазора и не двигаться.

6. Установите лампочку

Если в светильнике используется сменная лампочка, установите лампочку типа и мощности, указанных выше в разделе «Технические характеристики». Не превышайте мощность, указанную на патроне.

7. Включите питание и проверьте работу

Снова включите цепь и проверьте светильник. Если он не включается, снова отключите питание, прежде чем что-либо открывать.

Если ваш светильник подключается к розетке

Закрепите кронштейн на стене прилагаемыми винтами и дюбелями, проверив его уровнем. Прикрепите корпус к кронштейну, затем проложите кабель к ближайшей розетке. Закрепите или уложите кабель так, чтобы он не создавал опасность споткнуться и не натягивался в месте выхода из светильника.

Если ваш светильник перезаряжаемый

Закрепите кронштейн на стене, затем полностью зарядите светильник прилагаемым кабелем перед первым использованием — первая зарядка полностью разряженного аккумулятора занимает больше времени, чем последующие. Установите светильник на кронштейн и включите его. У большинства моделей светильник можно снять с кронштейна для зарядки без инструментов.

Важные советы

• Соблюдайте правила подключения, действующие в вашей стране. Если какая-либо часть этой инструкции вам незнакома, поручите работу квалифицированному электрику — для него это небольшая задача.
• Перед установкой убедитесь, что монтажная коробка надёжно закреплена и выдержит вес светильника.
• Время от времени протирайте светильник сухой мягкой тканью. Не используйте растворители или абразивные чистящие средства на окрашенной или гальванированной поверхности.
• Дайте лампочке остыть, прежде чем прикасаться к ней, и никогда не устанавливайте лампочку мощностью выше номинальной.

Если что-либо в конструкции светильника или проводке вам непонятно, напишите на info@clerachic.com — вам ответит специалист.
