リニア埋め込み型ダウンライト、角度調節可能、ホワイトアルミニウムトリム

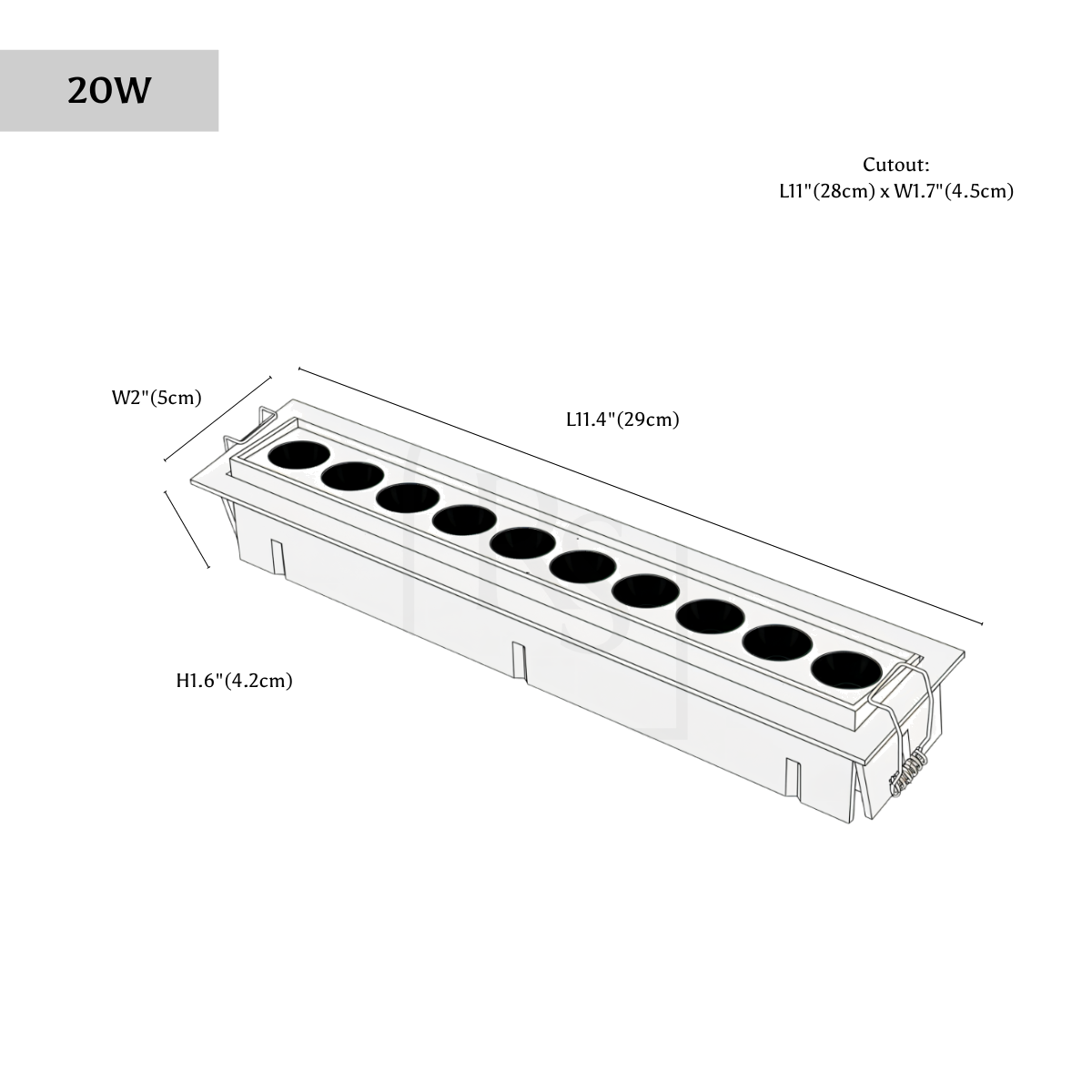

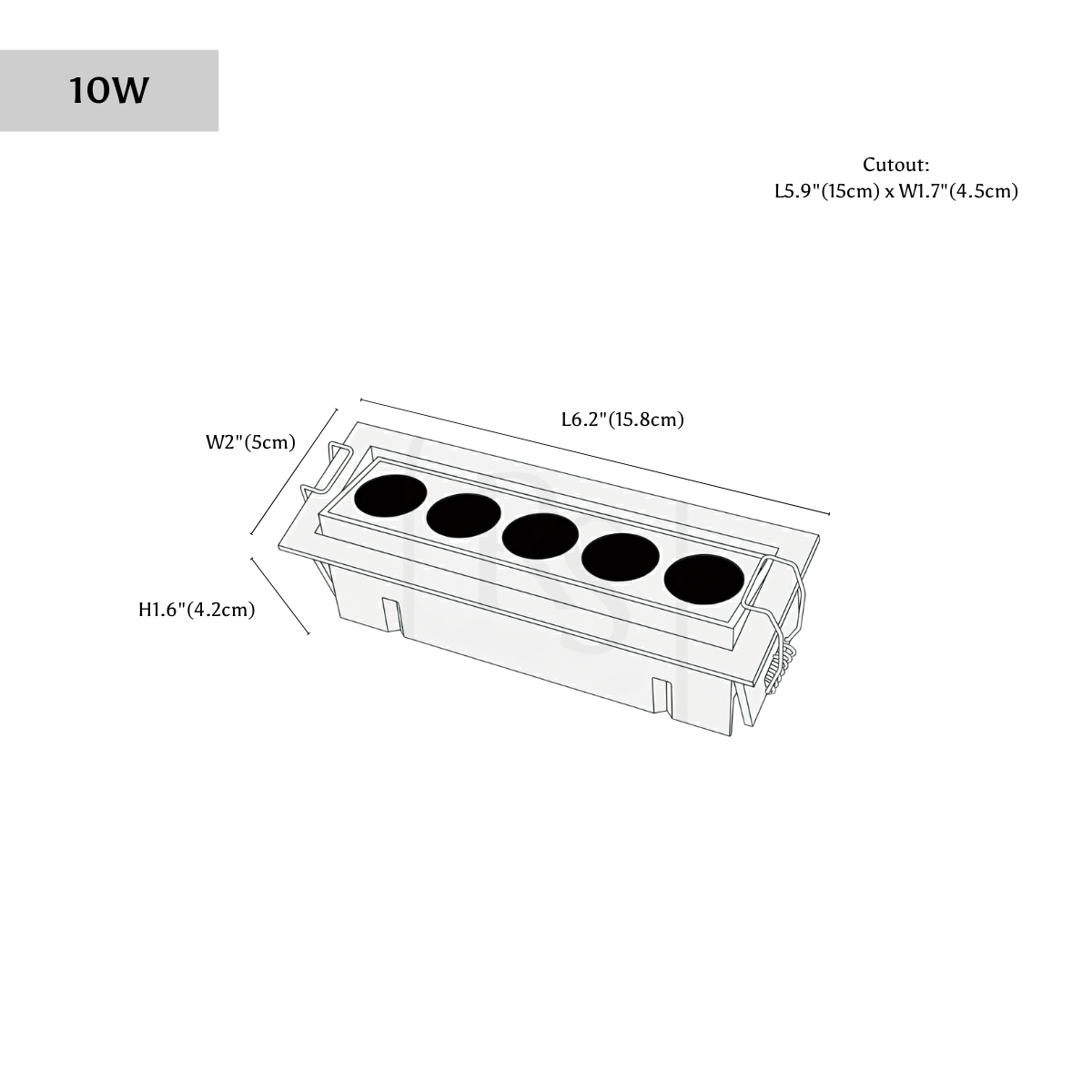

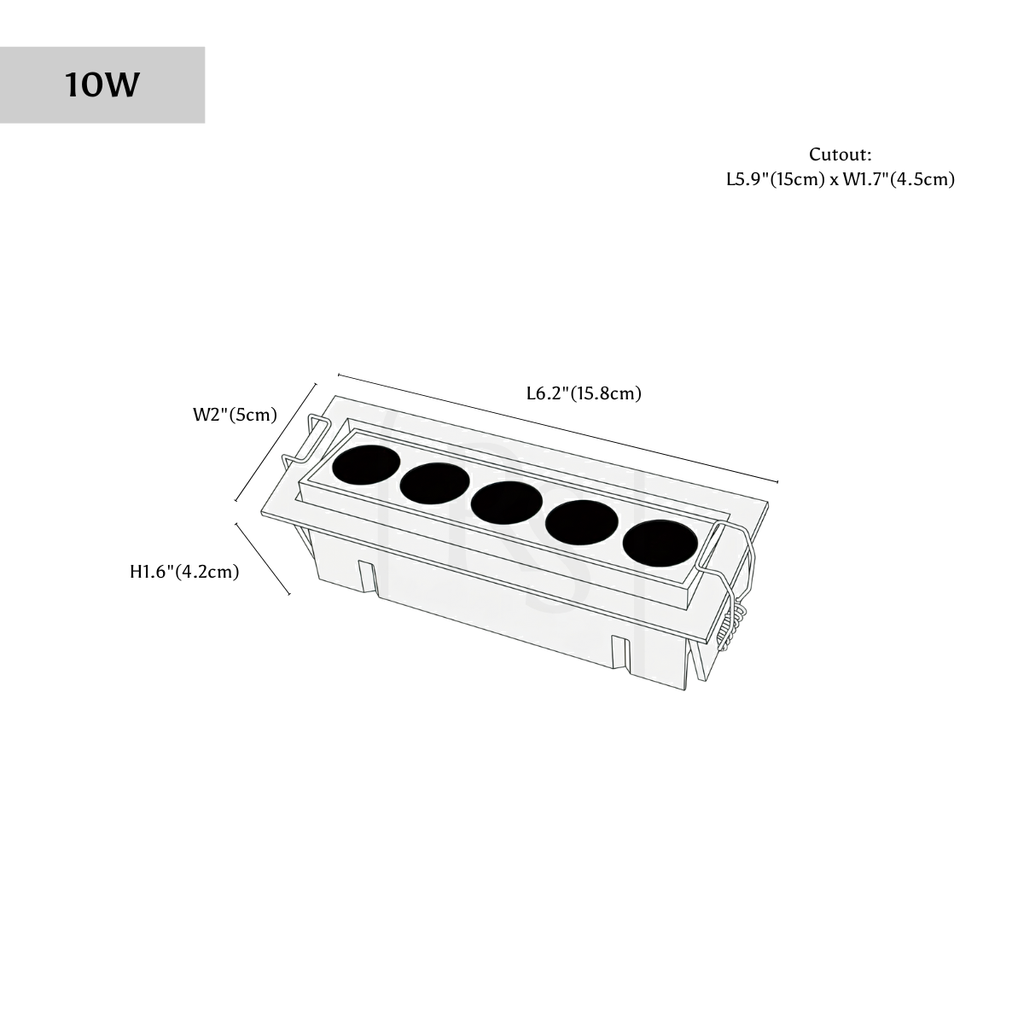

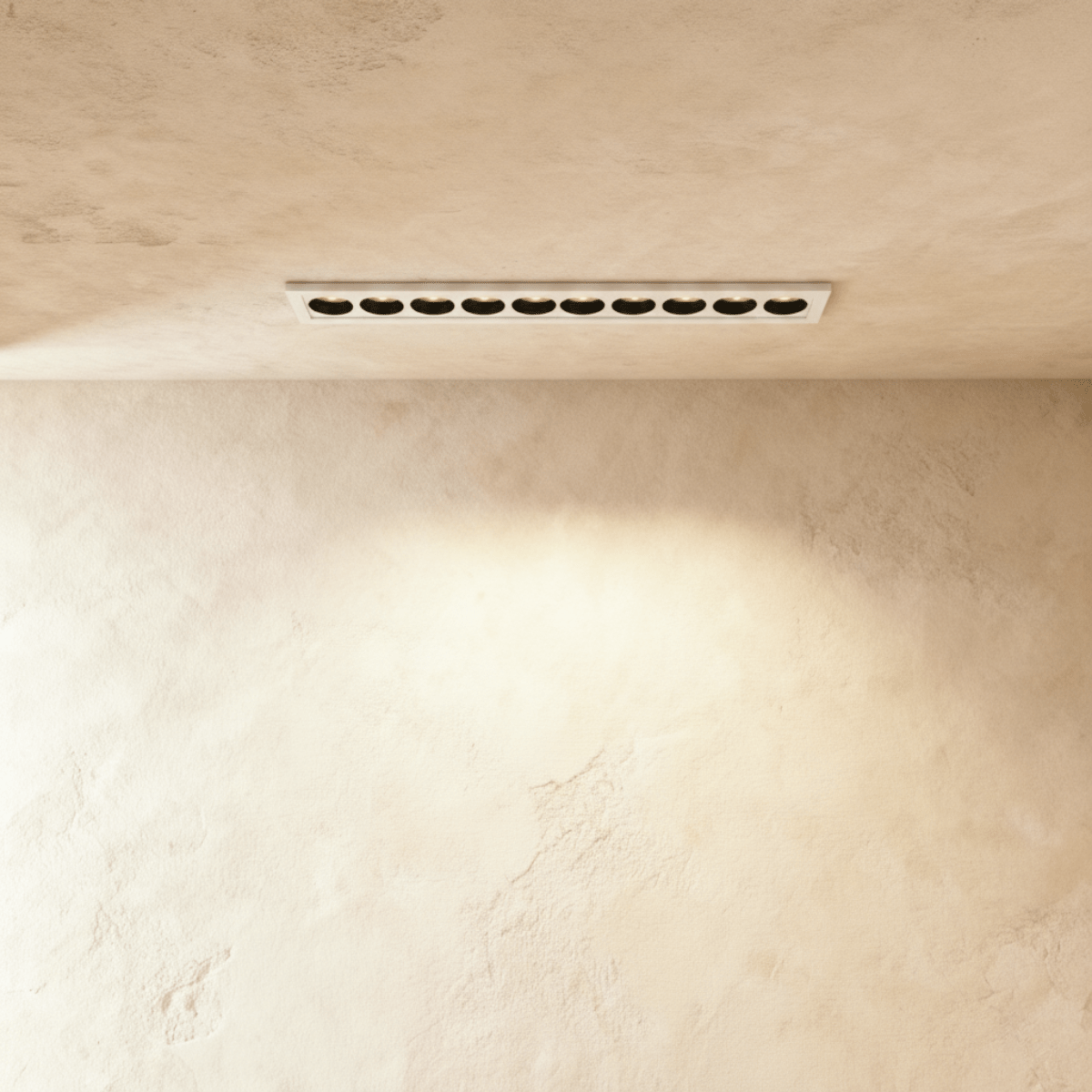

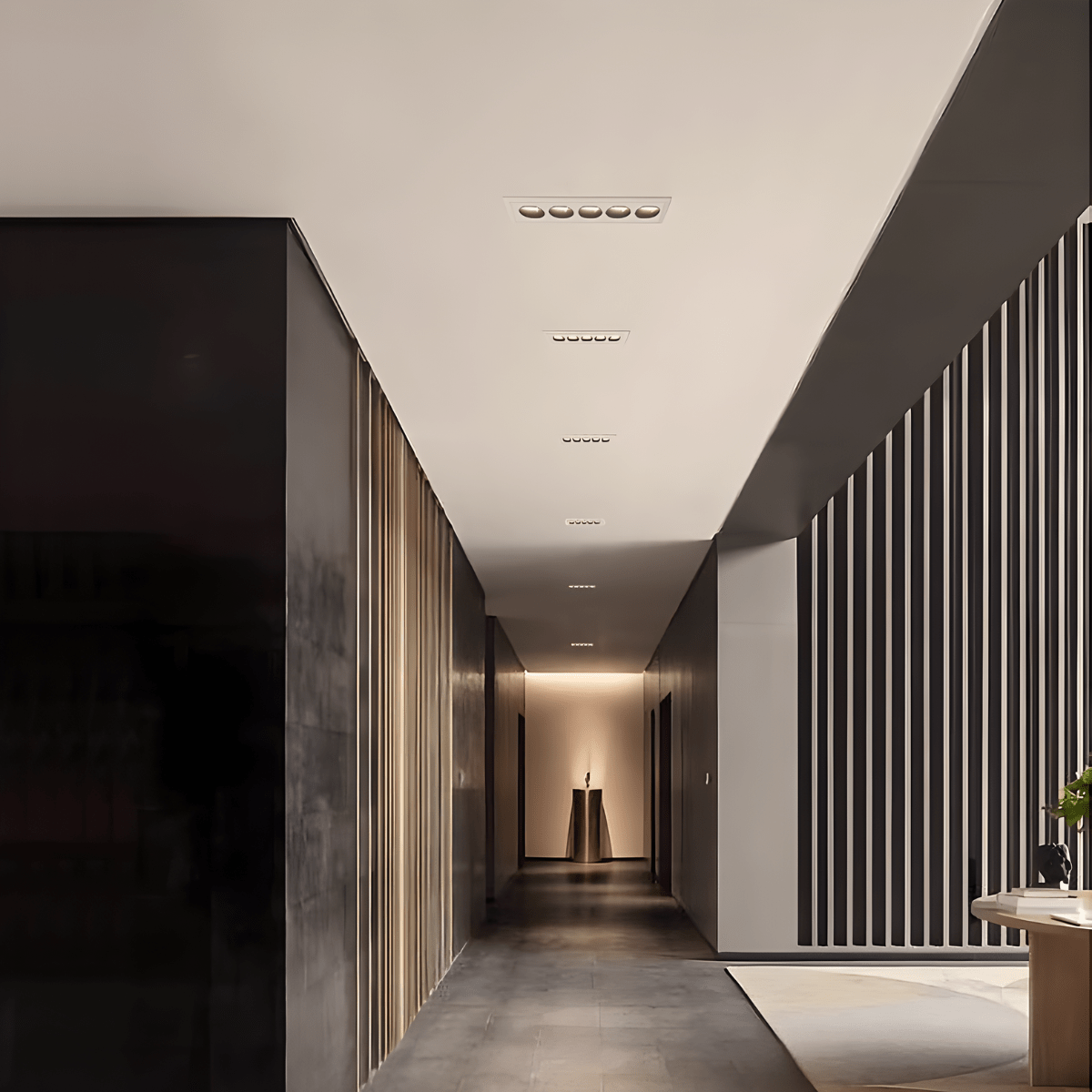

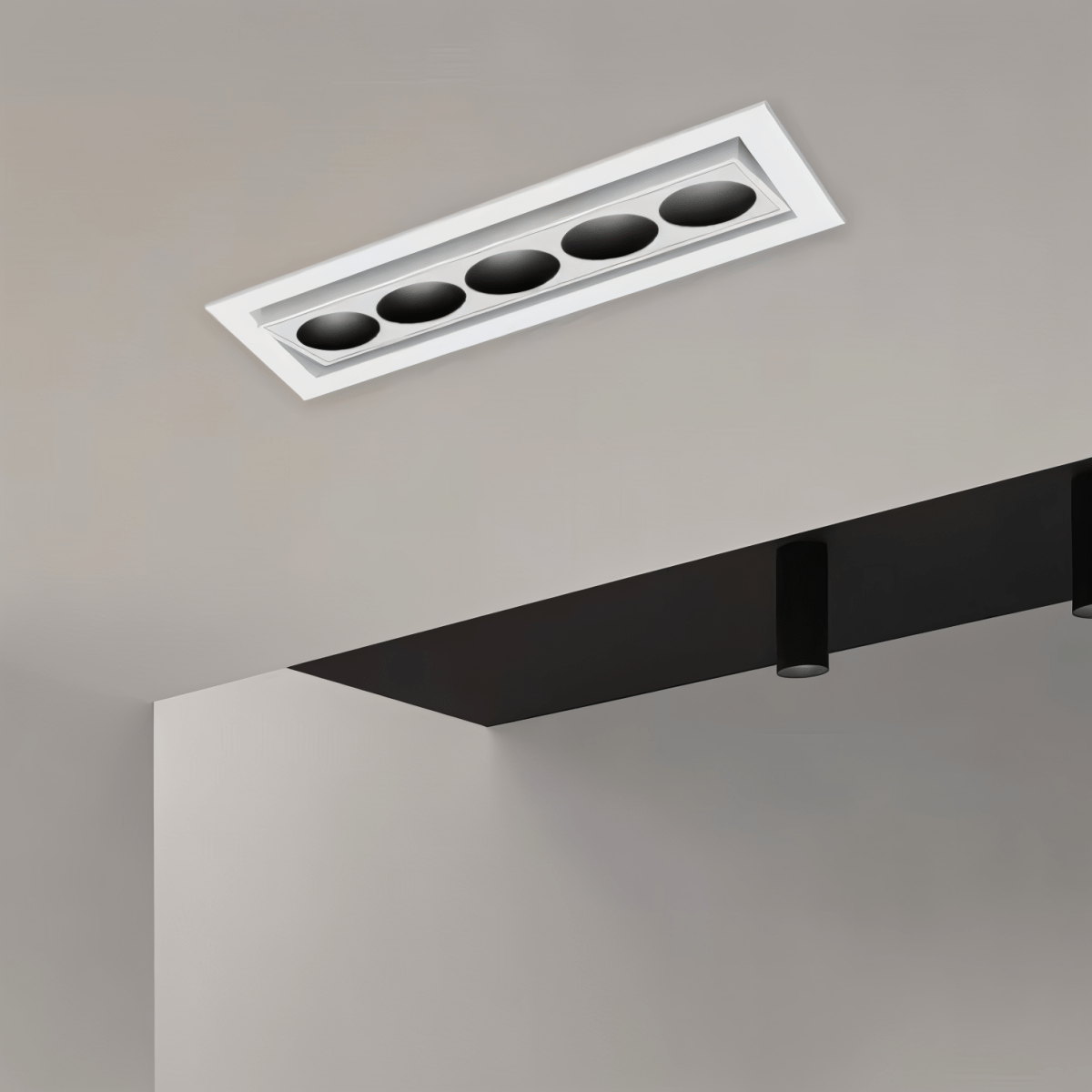

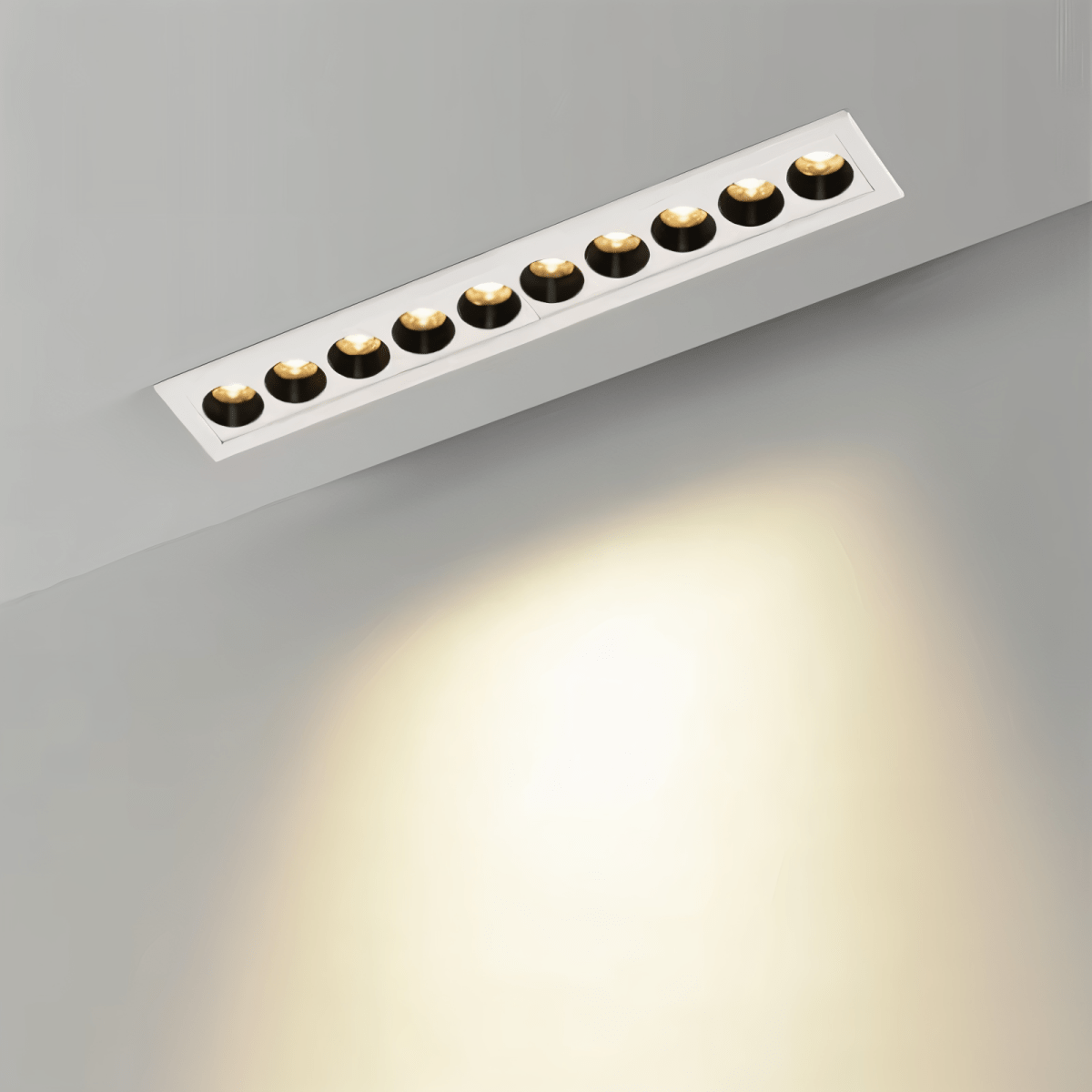

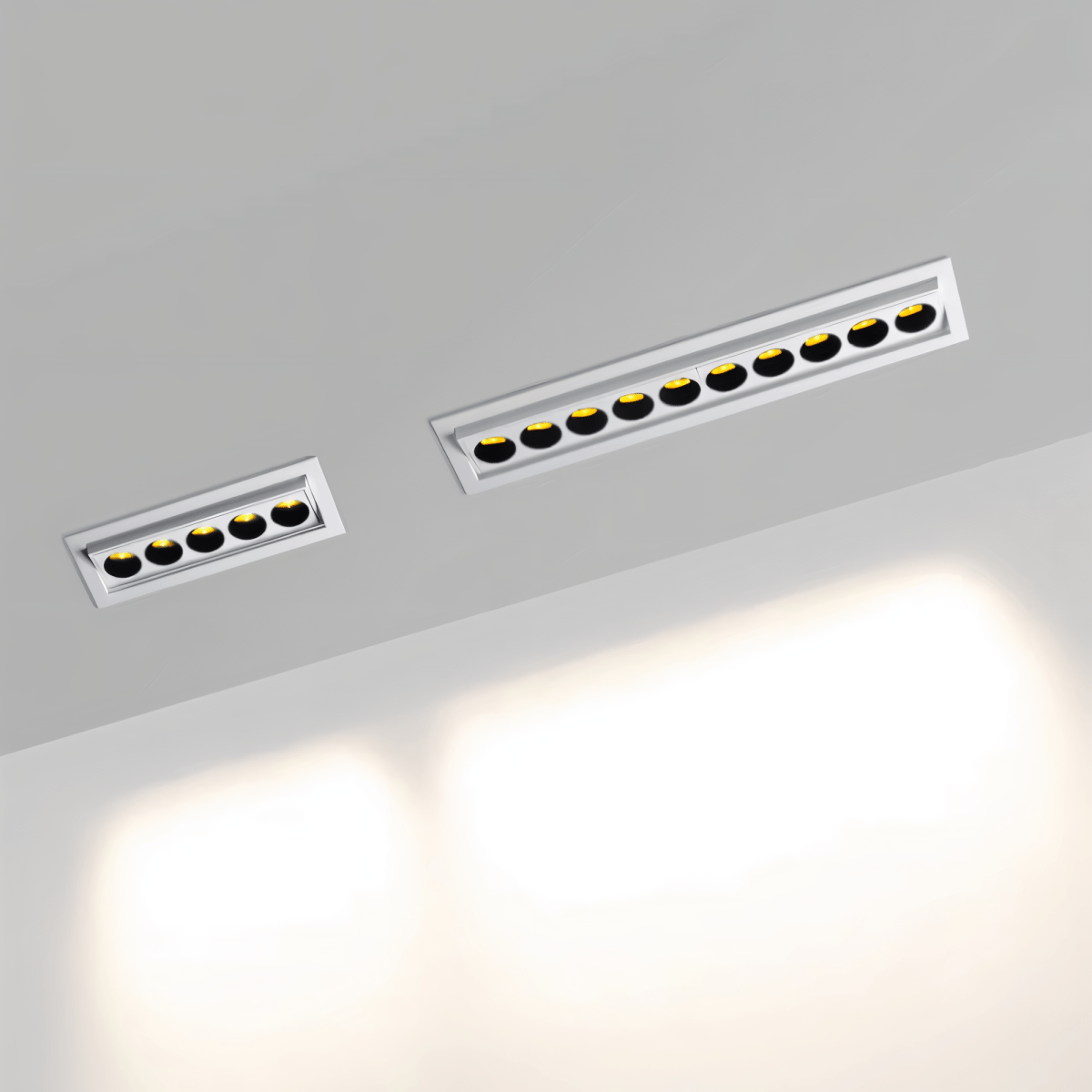

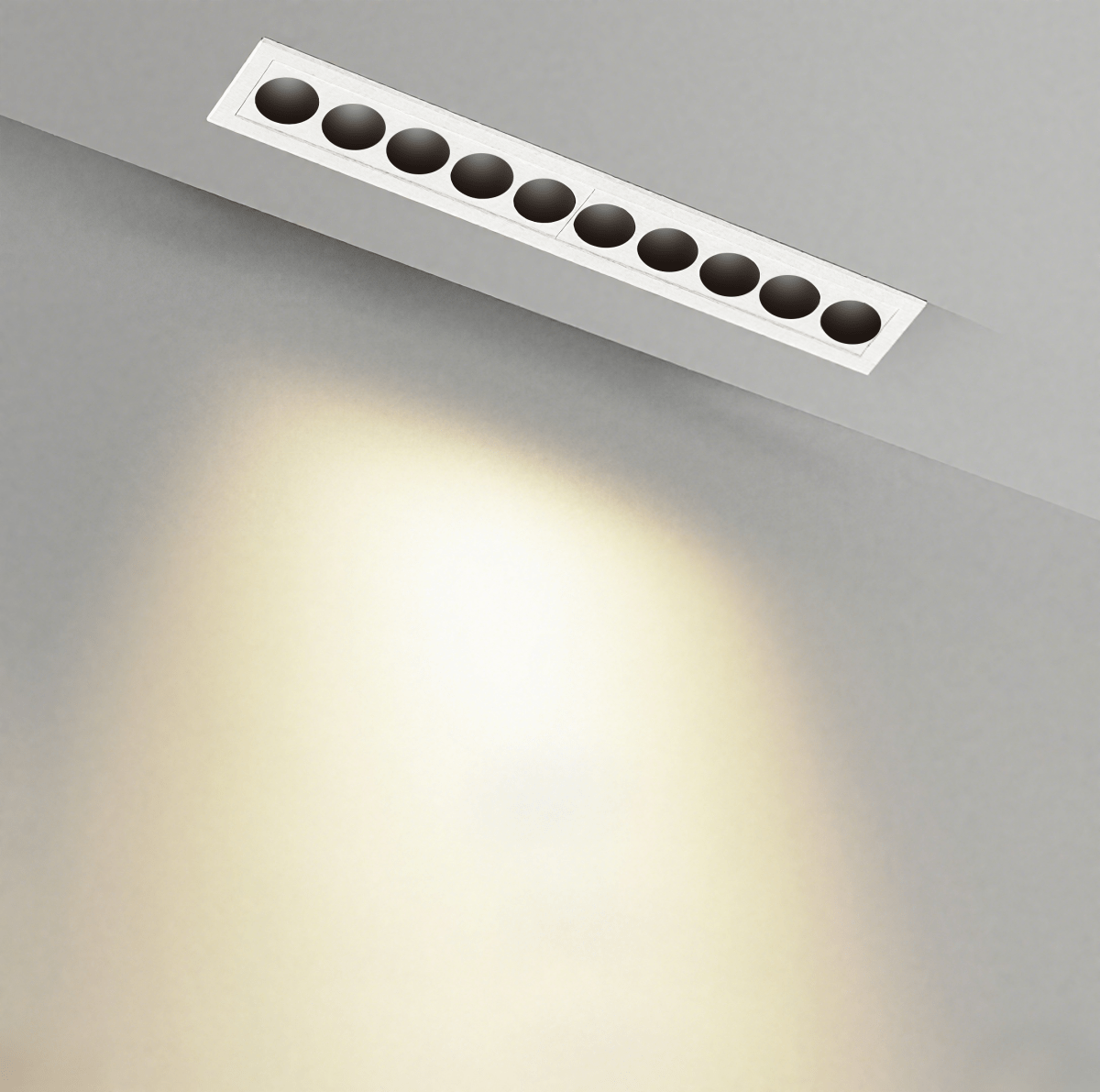

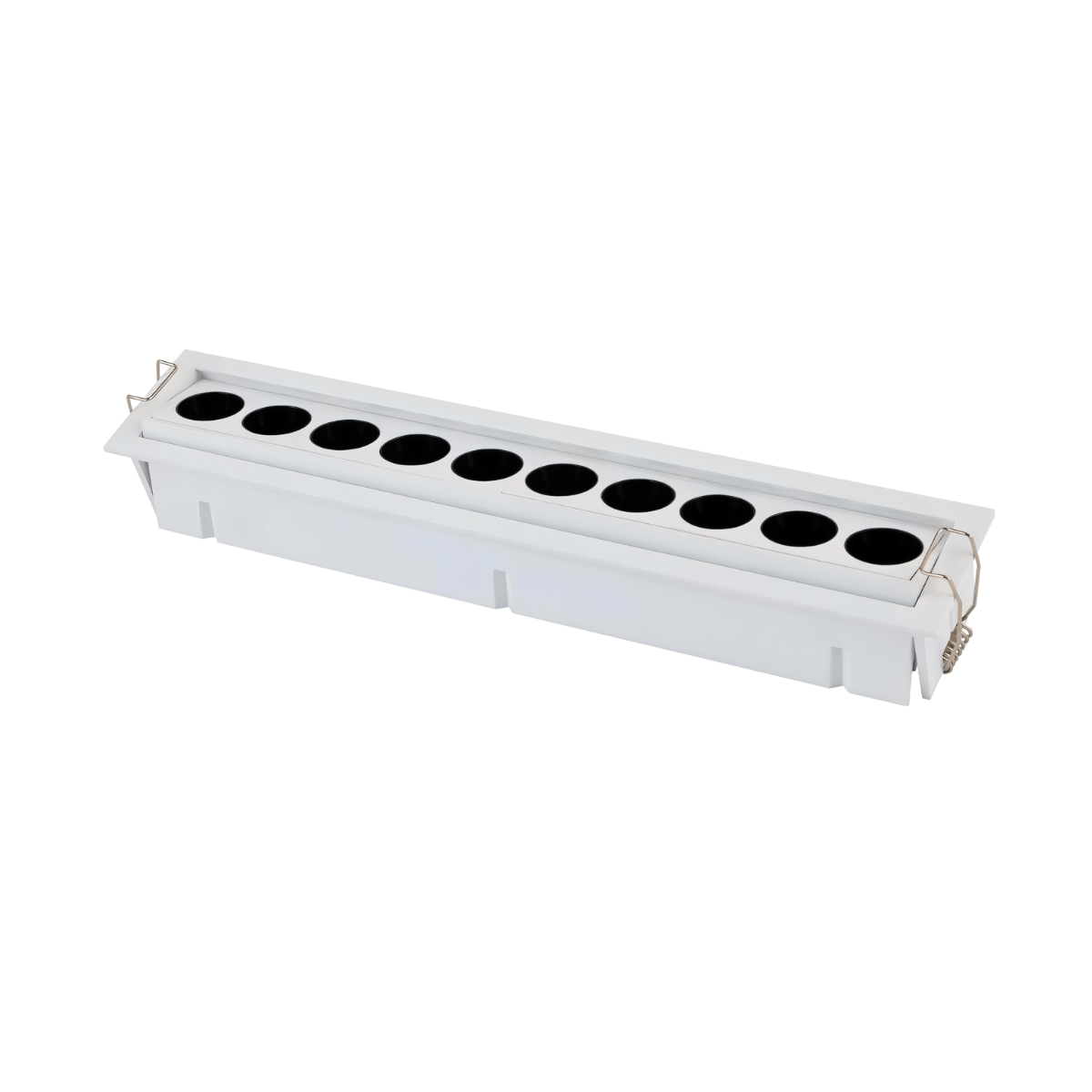

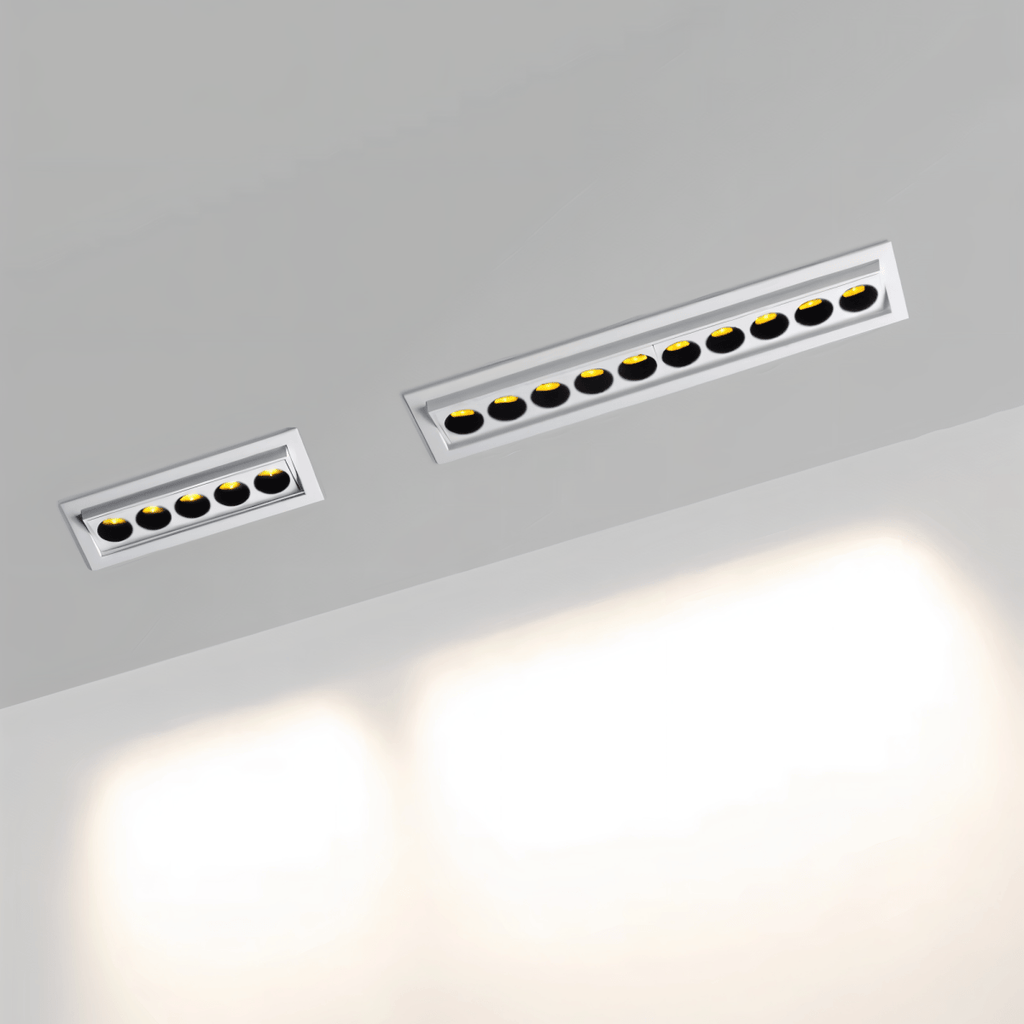

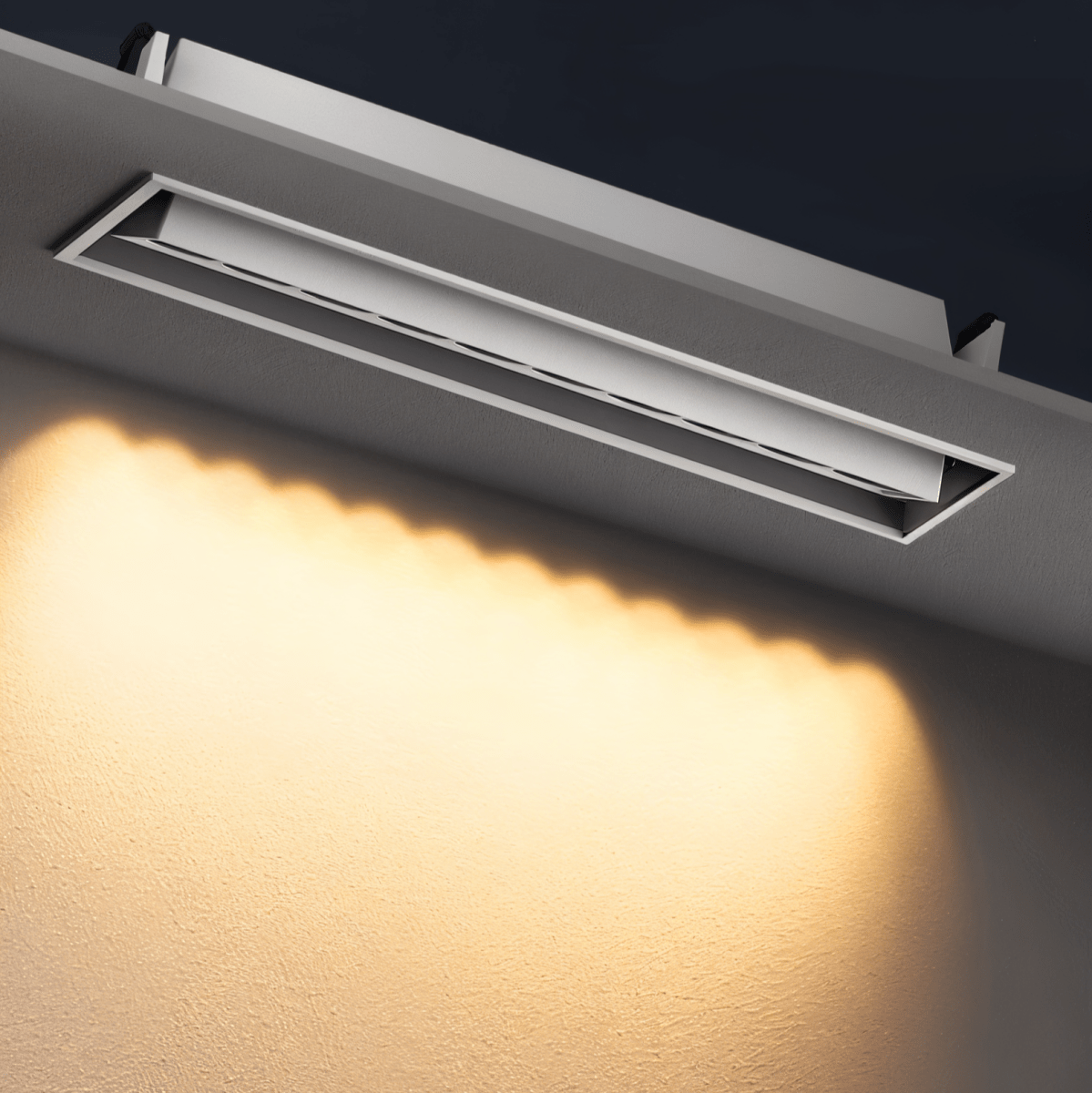

白色アルミニウムトリムと、奥まった丸型リフレクターが並ぶ、スリムな長方形の埋め込み型ダウンライトです。内部本体は回転して照射方向を調整でき、リフレクターの深さがまぶしさを抑えます。

ビーム角は15°、24°、36°で、演色評価数は90 Ra超、COB LEDの定格寿命は50,000時間です。配線を直接接続して天井の開口部に設置し、乾燥した屋内での使用に適しています。

ダウンライトは天井に埋め込むか、天井面に取り付け、天井の接続箱に直接配線します。取り付け方法によって作業内容は大きく変わるため、切り抜く前に上記の「製品仕様」で取り付け形式を確認してください。切り抜きは元に戻せません。

作業を始める前に

• 取り付け形式：埋め込み型、半埋め込み型、表面取り付け型、トリムレス型、またはライティングレール取り付け型。お使いのモデルの形式は上記の仕様に記載されています。
• 天井の種類：ほとんどのモデルは石膏ボードに適しています。コンクリート天井や吊り天井には異なる固定具が必要です。また、コンクリート天井ではコアドリルが必要です。
• 天井裏の奥行き：埋め込み型の器具は、本体とドライバーを収めるため、天井の上に十分な空間が必要です。上記の奥行きと、断熱材も含めて実際に確保できる奥行きを照らし合わせてください。
• 電源：すべてのモデルは天井の接続箱に直結配線します。
• 調光：多くのモデルは、対応するドライバーと壁付け調光器を使えば調光できます。ドライバーと調光器の両方が器具に適合している必要があります。
• トリムレス型：トリムレス型は漆喰に埋め込んで仕上げるため、左官工事が必要です。天井を仕上げる前に計画してください。

必要な工具

• ドリル
• ホールソーまたはドライウォールソー（埋め込み型・トリムレス型用）
• ドライバー
• 検電器
• ワイヤーストリッパー
• ワイヤーナットまたは端子コネクター
• ネジとアンカー（表面取り付け用）
• 水平器
• 巻き尺と鉛筆

取り付け手順

1. 電源を切る

作業を始める前に、分電盤またはブレーカーパネルで回路の電源を切り、検電器で接続箱の電圧がないことを確認してください。

2. 開口部の位置を決めて切り抜く

埋め込み型とトリムレス型のみ。付属の型紙で切り抜き位置を印し、切る前に線の上に梁、配管、ケーブルがないことを確認してください。ホールソーまたはドライウォールソーでゆっくり切り抜きます。トリムレス型は、標準的な埋め込み型よりも深さと下準備が必要です。

本体または取り付け金具を取り付ける

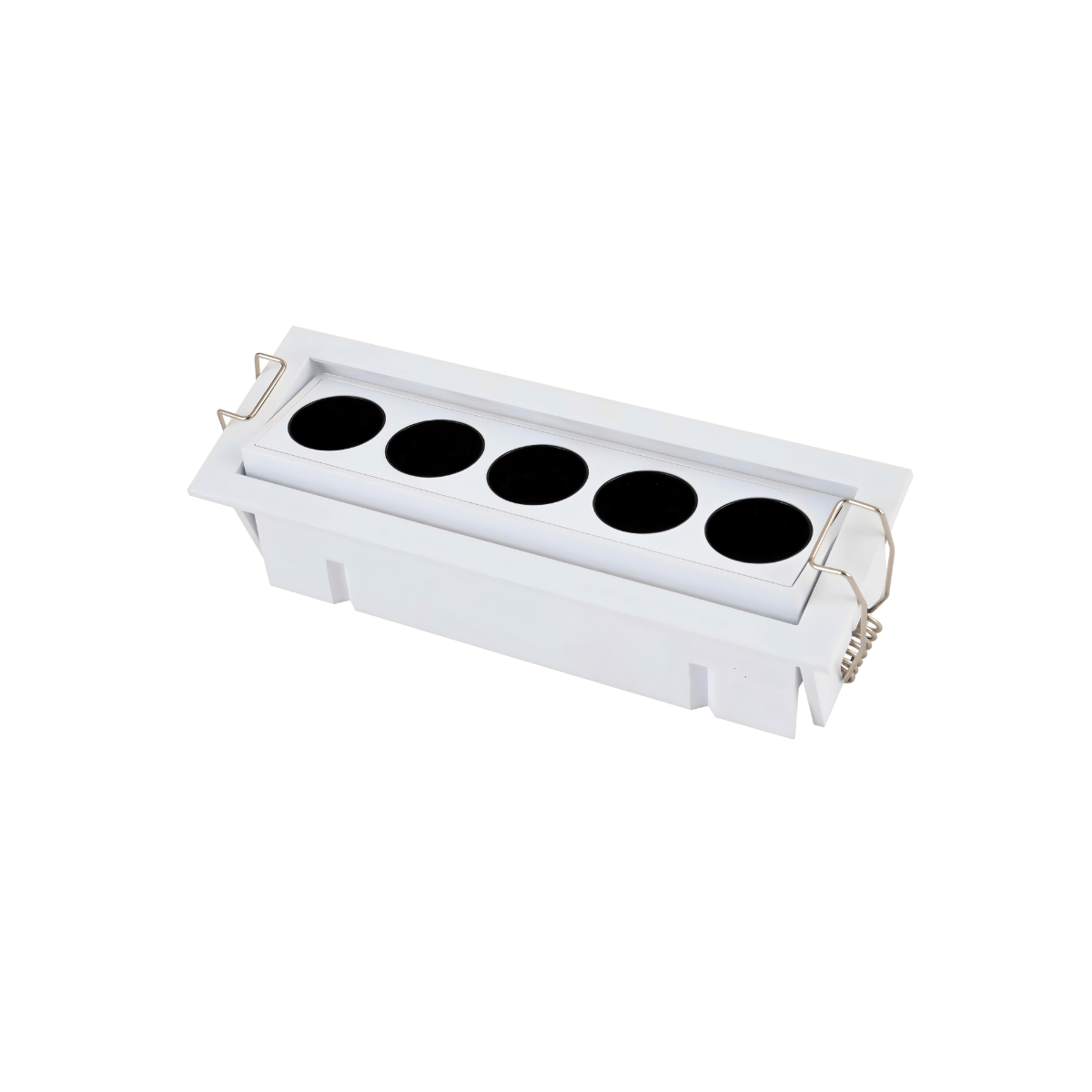

• 埋め込み型・トリムレス型：本体を天井裏の空洞に押し込み、スプリングクリップで石膏ボードに固定します。トリムレス型は、位置を保つため、根太の間に下地材が必要な場合があります。
• 半埋め込み型：本体の一部を天井面より下に収めます。付属の説明書に従って固定してください。
• 直付け型：本体を天井に直接、または既存の接続ボックスにネジとアンカーで固定します。
• ライティングレール取付型：まずレールを取り付け、その後、器具をレールにロックします。

4. 配線を接続する

• 活線同士を接続：黒、茶、またはLの表示がある端子
• 中性線同士を接続：白、青、またはNの表示がある端子
• アース同士を接続：緑、緑と黄色の組み合わせ、または裸線をアース端子またはネジに接続します

各接続部をしっかり固定し、配線とドライバーを本体から離して、熱がこもる本体周辺を避けて天井裏の空洞に戻します。

5. 仕上げる

埋め込み型、半埋め込み型、直付け型は、トリムまたは本体をひねるか、はめ込んで仕上げます。トリムレス型は、天井面に合わせてパテを塗り、なじませて塗装します。ライティングレール用スポットライトは、レールにロックした後、照射方向を調整します。

6. 電源を戻して動作確認する

回路の電源を入れ直し、壁のスイッチまたは調光器で動作を確認します。部屋が明るくなり、光の当たり方が見えるようになってから、可動式の照明器具の向きを調整してください。

重要な注意事項

• 左官作業や断熱材が関わるトリムレス型・埋め込み型ダウンライトの設置は、専門業者に依頼してください。
• お住まいの地域で適用される配線規則に従ってください。
• 器具に指定されたドライバーと調光器のみを使用してください。ちらつきやドライバーの早期故障は、通常、規格の合わない組み合わせが原因です。
• 器具本体が断熱材の直接被覆に対応している場合を除き、断熱材が本体に触れないようにしてください。熱がこもると、LEDの寿命が急速に短くなります。

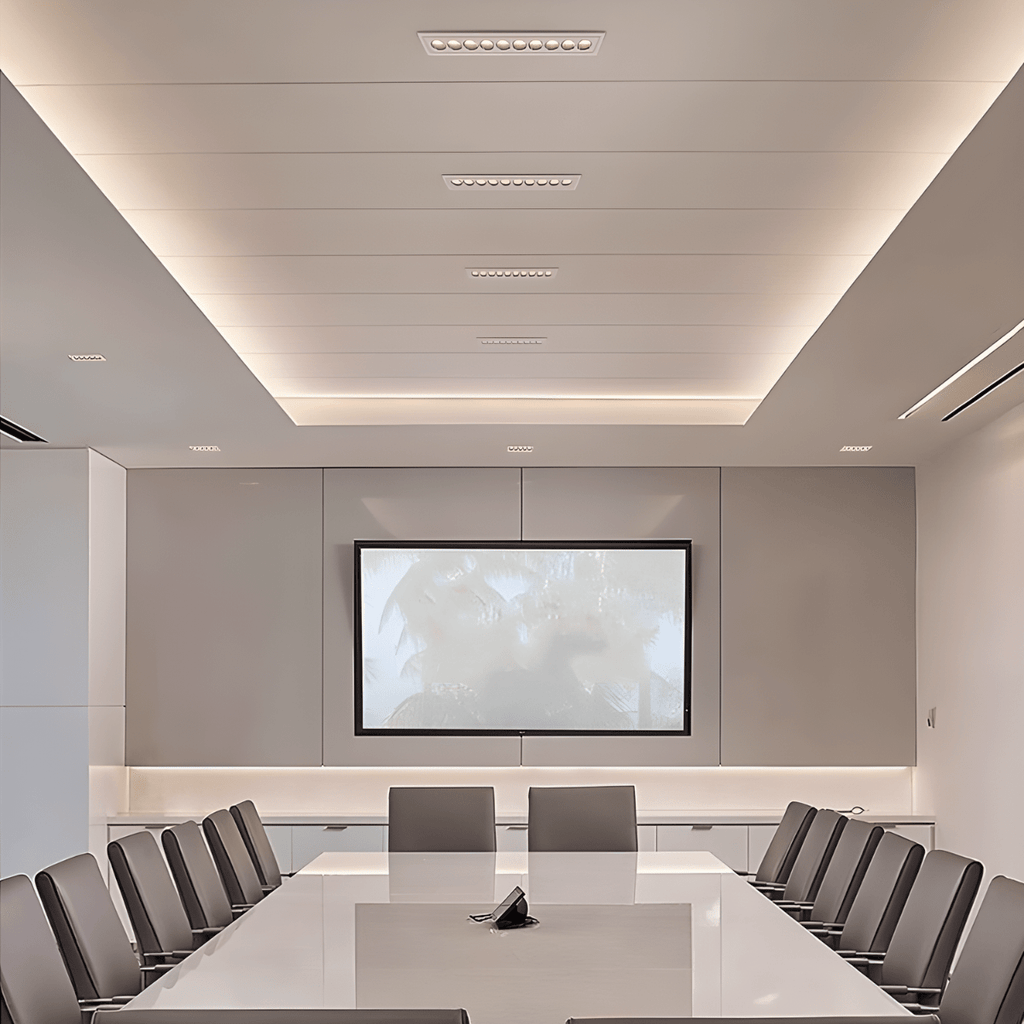

• 穴を開ける前に、照明の間隔を決めてください。ダウンライトを約1メートル間隔で設置すると、部屋を均一に照らせます。目分量で設置すると、夜間に間隔のばらつきが目立ちます。

開口部、設置深さ、またはドライバーについて不明な点があれば、info@clerachic.com までメールでお問い合わせください。担当者が回答します。
